Revit - Generador de Grillas

Esta es otra herramienta que sólo está disponible dentro del contrato de SUSCRIPCION de Autodesk. Y ya se puede bajar para Revit 2010.
El lugar donde se ubican las extensiones en el Ribbon, es en la solapa Add-ins


Si uno despliega el panel External Tools, puede acceder al administrador de extensiones, y también a las opciones para trabajar desde Revit con el Google Earth, si se instaló.
En el caso de tener Naviswork instalado, desde aquí también podrá acceder a la vinculación con el programa.

Seleccionando desde el desplegable, o desde el icono Extensions Manager, accederá a la siguiente ventana.

En este caso, vamos a tratar la extensión de Generación de Grillas, haciendo doble clic en Grids Generator.


Deberá colocar:

  • Nombre (Name): Nombre que van a tener los niveles
  • Elevación (Elevation): La altura del nivel

Las filas de los niveles existentes se visualizan con un fondo color gris.
Para agregar un nivel nuevo, sólo haga clic en la celda en blanco de la última fila, y defina los parámetros


Ejes (Grids)
Se pueden definir dos tipo de grillas, cartesianas y cilíndricas.

Grilla de Ejes Cartesianos

Los parámetros que debe especificar son:

  • Tipo de Grilla (cartesiana o cilíndrica)
  • Punto inicial de inserción
  • Ángulo de inclinación de los ejes
  • Distancia entre el último eje y los símbolos de los ejes perpendiculares
  • Nombre de la familia a utilizar en el extremo de los ejes
  • Separación entre ejes X e Y, y cantidad de ejes
  • Forma de nombrar los ejes en el sentido X, y en el sentido Y
  • Visualización de los ejes en 3D

Grilla de Ejes Cilíndricos

La etiqueta de los ejes, también puede ser un valor definido por el usuario.

Deberá especificar:

  • Tipo de Grilla
  • Punto inicial de inserción
  • Ángulo de inclinación de los ejes
  • Distancia de separación entre el último eje y el símbolo del eje
  • Definición de ejes: distancia y cantidad
  • Visualización de los ejes en 3D

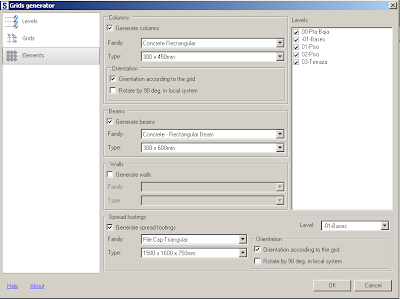

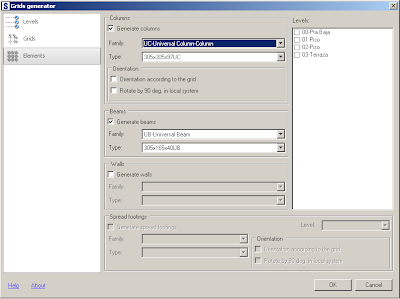

Elementos (Elements)
Con esta herramienta, puede crear elementos estructurales generados desde la grilla. Se pueden insertar elementos en la intersección de los ejes (columnas), o sobre los ejes (vigas y muros), dependiendo del elemento.

Los objetos que desee generar en forma automática, son los que deberá tildar; y podrá escoger un nivel o varios, sobre los cuales los elementos estructurales serán generados.

Los objetos son definidos:
  • Familia: Puede seleccionar, dentro de las familias cargadas en el proyecto el que utilizará
  • Tipo: Seleccionar de elemento a insertar.

En el caso de las columnas, podrá además modificar la orientación con respecto a los ejes, y rotarlas.
La opción de fundaciones (Spread footings), sólo se habilitará si hay alguna familia de bases cargadas al proyecto; y se debe indicar en qué nivel se posicionará.
Una vez definidos todos los parámetros, un cuadro le indicará el progreso de la ejecución de los elementos.


Ejemplo:
