Montajes en Revit/ Assemblies


La categoría Montajes de elementos de Revit admite los flujos de trabajo de construcción, permitiendo identificar, clasificar, cuantificar y documentar combinaciones de elementos exclusivas en el modelo. Puede combinar cualquier número de elementos de modelo para crear un montaje.

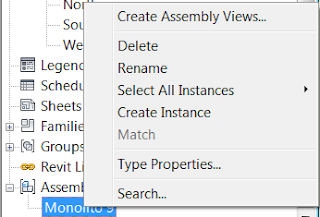

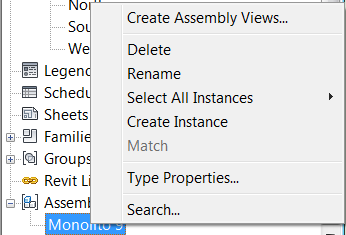

Cada montaje exclusivo aparece como un tipo en el Navegador de proyectos, desde donde se pueden colocar en el dibujo ejemplares de ese tipo, arrastrándolos o usando la opción Crear ejemplar del menú contextual. Puede seleccionar un montaje en el Navegador de proyectos o un ejemplar de ese tipo en el área de dibujo y generar uno o varios tipos de vistas aisladas del montaje, así como listas de piezas, cómputos de materiales y planos.

Las vistas de montaje se muestran en el Navegador de proyectos, desde donde se pueden arrastrar fácilmente a vistas de planos de montaje o vistas de proyecto según se requiera.

Cada vez que se crea un montaje distinto de los demás, se añade un tipo de montaje nuevo al Navegador de proyectos. También se añadirá un tipo de montaje nuevo si al editar un ejemplar de un tipo de montaje existente los cambios dan como resultado un tipo exclusivo. En los casos en que el montaje nuevo o editado coincide exactamente con un tipo de montaje existente, se añade al modelo como un ejemplar de ese tipo.
Para que Revit reconozca montajes como idénticos a otros, se deben cumplir los siguientes criterios:
·        Deben tener el mismo valor para la propiedad Categoría asignada.
·        Deben incluir el mismo número de elementos de la misma categoría y con los mismos valores de propiedades que afectan a la geometría.
·        Los elementos que se corresponden entre sí deben ocupar la misma posición dentro de cada montaje.



Qué elementos se pueden incluir en los montajes
La mayoría de los elementos de modelo (muros, suelos, cubiertas, ejemplares de familia, piezas, etc.) se pueden incluir en los montajes. Los siguientes elementos no se pueden incluir:
·        Anotaciones y elementos de detalle
·        Montajes y elementos que ya forman parte de otro montaje
·        Estructuras complejas (vigas de celosía, sistemas de vigas, sistemas de muro cortina, muros apilados)
·        Elementos en opciones de diseño diferentes
·        Grupos
·        Importaciones
·        Imágenes
·        Vínculos o elementos de un vínculo
·        Masas
·        Elementos específicos de MEP (conductos, tuberías, tubos, bandejas de cables y accesorios, zonas HVAC)
·        Líneas del modelo
·        Las barandas que tienen un pasamano o un barandal superior continuo definido en las propiedades de tipo de baranda
·        Habitaciones
·        Las escaleras creadas mediante componentes (se puede incluir las escaleras creadas mediante boceto)
·        Cargas estructurales, casos de carga y cargas internas.

Creación de Montajes
  1. Seleccione los elementos que quiere incluir en los montajes.
  2. Haga clic en la solapa Modify --> Create --> Create Assembly

En el cuadro de diálogo Nuevo montaje, si el montaje es único, puede editar el valor por defecto de Nombre de tipo, que se genera automáticamente con un número secuencial añadido al nombre del último tipo de montaje asignado en la categoría asignada especificada. Si el montaje incluye elementos de diversas categorías, puede seleccionar un valor diferente para Categoría asignada; si el montaje sigue siendo único, puede editar el nombre de tipo. Haga clic en Aceptar para terminar de crear el montaje y añadir el nuevo tipo al Navegador de proyectos.


Creación de Planos y vistas de Montaje

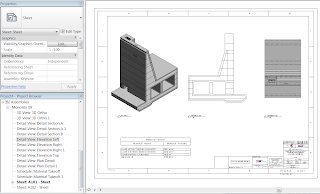

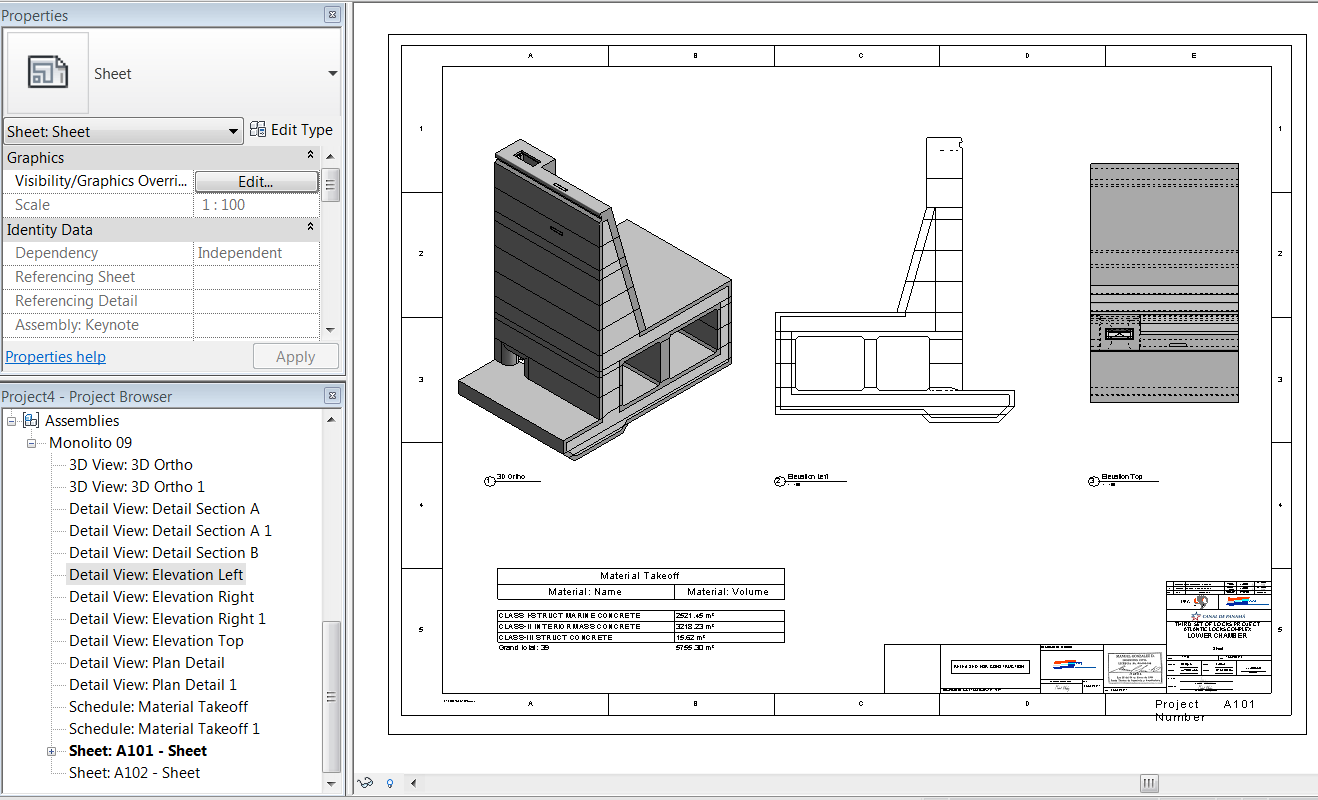

Puede crear vistas y planos de montaje para un tipo de montaje, pero estos dibujos siempre están asociados a un ejemplar concreto del tipo y solo un ejemplar de un tipo puede tener vistas de montaje. Si ese ejemplar de montaje se suprime del proyecto, también se suprimen todas las vistas asociadas al montaje. Si es necesario, puede cambiar el ejemplar al que están asociadas las vistas con la herramienta Adquirir vistas.
Aparte de anotaciones, las vistas de detalle de montaje contienen únicamente los elementos que componen el ejemplar de montaje. Puede añadir anotaciones a una vista de montaje, rotarla y editar el propio montaje añadiendo o eliminando elementos.
Especifique las vistas que quiera y otros parámetros en el cuadro de diálogo Crear vistas de montaje, al que puede acceder con este procedimiento:
  • Seleccione un ejemplar del tipo de montaje en una vista de proyecto y haga clic en Modify --> Assembly --> Create Views


La opción Crear Vistas no está disponible si ya existen vistas de montaje para otro ejemplar del mismo tipo.


En el cuadro de diálogo Create Assembly Views, seleccione los tipos de vista que quiera y la escala deseada e indique la información de la lámina. Al hacer clic en Aceptar, las vistas se añaden al Navegador de proyectos bajo el nombre de tipo del montaje. La configuración especificada en este cuadro de diálogo será la configuración por defecto que se aplicará la próxima vez que abra este cuadro de diálogo para este proyecto.


Las vistas de montaje siempre conservan la asociación con el ejemplar de montaje para el que se han creado. Si una modificación de un ejemplar de montaje hace que cambie el tipo del ejemplar, las vistas de montaje del ejemplar editado se muestran bajo el nodo del navegador de proyectos para el nuevo tipo de montaje.
