Revit - MEDIT Mediciones sobre Revit ®

Un gran revitiano Español, compartió conmigo , esta nueva aplicación para Revit. Me pidió que lo haga extensivo a todos los que leen este blog, y aca va...

Gracias Alberto!!!, por acordarte siempre de nosotros, y mantenernos al día con estas novedades

MEDIT: Mediciones sobre Revit®

 Pantalla principal de la aplicación.

Medit es una extensión de Autodesk Revit® que mejora la información y contenidos del modelo Revit mediante la vinculación entre tipos de familia y elementos y partidas predefinidas en bases de datos de precios de construcción elaboradas en formato FIEBDC.

Las funcionalidades de Medit son operativas dentro de la propia sesión de trabajo de Revit® y cuenta con una interfaz de usuario optimizada para realizar estos enlaces. Esto permite a los proyectistas incorporar al modelo REVIT, de modo interactivo, la definición estandar de las partidas y el coste de las mismas, mientras se desarrolla el proyecto.

Para las asignaciones Medit trabaja indistintamente con los Tipos o los Materiales existentes en el Modelo Revit:

•         Los Tipos se organizan jerárquicamente por Categorías Revit y Familias, con información sobre su Nivel e ID elemento.
•         Los Materiales se organizan jerárquicamente a partir de los Tipos en los que intervienen.

Con Medit el usuario organiza el Presupuesto dinámicamente mediante Capítulos a los que traslada los Tipos del Modelo Revit. De esta manera el Presupuesto se actualiza automáticamente mediante las líneas de medición de los nuevos elementos y los nuevos Tipos que se van incorporando al Modelo de Revit.

El Presupuesto es asi un Modelo de Coste vinculado al Modelo Revit que aporta valiosa información desde las fases iniciales del proyecto hasta su finalización.

Esto es especialmente eficaz cuando se combina Medit con la partición del Modelo Revit en subproyectos, haciendo que el trabajo en equipo sea altamente productivo.


BASES DE DATOS DE PRECIOS DE LA CONSTRUCCION

Medit puede cargar tantas Bases de Precios en formato FIEBDC-3 como se desee, de una manera cómoda y rápida.

Si el usuario lo desea también puede hacer una preselección de partidas para el presupuesto y cargarlo en Medit. De esta manera puede disponer del 80 0 90% de las partidas previsibles y añadir las que falten desde otras bases de precios.

Las bases de precios cargadas en Medit se pueden editar, modificando los textos de sus definiciones y guardarse para uso en otros presupuestos.

Las partidas seleccionadas también se pueden editar una vez incorporadas al presupuesto, para su uso especifico para una vez.


EXPORTACION Y OTRAS FUNCIONALIDADES


Medit exporta toda la información vinculada entre el Modelo Revit y el Modelo de Coste a otros formatos:

•         FIEBDC-3: El presupuesto se importa a todos las aplicaciones comerciales de Mediciones y Presupuestos (Menfis, Presto, etc) para continuar con su edición para las labores de Justificación de precios y Medios auxiliares que no han sido reflejados en el Modelo Revit.

•         EXCEL: El Modelo de Coste se puede exportar a Excel en cualquier momento, generando un Libro Excel de 3 Hojas con el Presupuesto Completo (Descripciones completas con líneas de medición), el Presupuesto Resumido (Resumen de Partidas sin líneas de medición) y el Resumen de Capítulos. Todas las hojas de Excel tienen campos calculados, por lo que el usuario puede modificar el precio o la medición o añadir partidas, obteniendo el presupuesto total actualizado.

•         NOTAS CLAVE: Medit genera un fichero de Notas Clave con el mismo nombre del fichero Revit para que el usuario pueda anotar mediante Notas Clave los elementos o materiales del modelo con la misma numeración y denominación que las partidas del presupuesto.

•         FACTOR: Medit permite al usuario aplicar un factor a las mediciones, de manera que las mediciones de longitud, superficie o volumen se convierten fácilmente a Peso o Cantidades unitarias de material. Por ejemplo, la superficie en m2 de Ladrillo Cara Vista multiplicada por un factor de 36 ladrillos/m2 da como resultado de la medición el número de unidades de Ladrillo Cara Vista a emplear en la obra

jueves, 17 de junio de 2010

Trabajo en Equipo III

Edición de Proyectos Compartidos

Al usar un proyecto compartido, es posible editar elementos individuales o sub-proyectos. Cuando se extrae estos, los elementos son visibles para otros usuarios pero no pueden editarlos hasta que el prestatario ceda el elemento o el subproyecto.
Cuando solicite un préstamo de un elemento que no pertenece a ningún otro usuario, se le concederá automáticamente el permiso para editar dicho elemento.
Si tiene que modificar un elemento que pertenece a otro integrante del equipo, puede solicitar el préstamo de dicho elemento únicamente.

Préstamo de elementos

Si el elemento pertenece a otro usuario debe solicitar el préstamo. Cuando se apruebe la solicitud, podrá editar el elemento. Si se ha aplicado algún cambio al elemento, se le indicará que cargue los cambios más recientes desde el archivo central antes de proceder a editar el elemento.

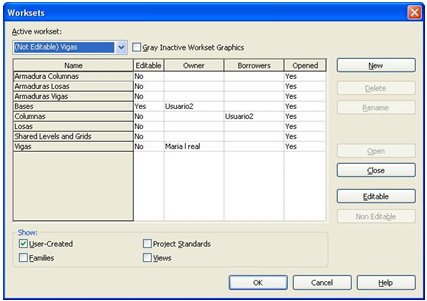

Al tomar prestado un elemento de un subproyecto, su nombre aparecerá en la columna Prestatarios del cuadro de diálogo Subproyectos. Su nombre también aparecerá en el cuadro de diálogo Propiedades de ejemplar del parámetro.



Para tomar prestado un elemento

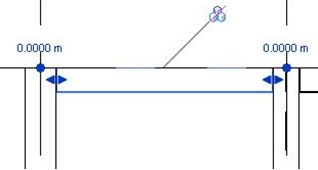

·         Seleccione un elemento que no pueda editar. Mostrará un icono que dice Make Element Editable/ Hacer Elemento Editable, cuando uno se para sobre él.


·         Haga clic en el icono; este quedará a su disposición si no hay otro usuario editándolo. Si hay otro usuario editándolo, u otro integrante del equipo es propietario del subproyecto al que pertenece, aparecerá un mensaje que indica que no es posible editarlo, hasta que el otro usuario lo ceda.

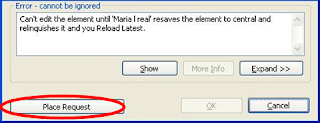

·         Haga clic en Place Request/ Presentar Solicitud. Solicite la aprobación de su solicitud al usuario.
El propietario no recibirá una notificación automática de dicha solicitud, debe ponerse en contacto con este

Concesión de solicitud de préstamo de un elemento

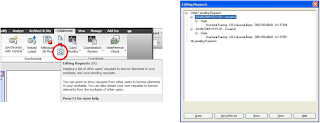

·         Seleccione de la solapa Collaborate/ Colaborar à Panel Synchronize/ Sincronizar à Editing Request/ Solicitudes de Edición




·         En la caja de diálogo de solicitud, expándala para ver el elemento. Selecciónelo, y puede con el botón Show/ Mostrar, ver el elemento en una vista diferente si no lo visualiza en la activa.
·          Haga clic en Grant/ Conceder ó, sino desea que el otro usuarios tome prestado el elemento, haga clic en Deny/ Retract – Denegar/ Retirar.
Si la notificación tiene un asterisco, es porque no ha guardado los cambios en el archivo central, cosa que debería realizar, antes de conceder un elemento.

Aperturas de Sub-proyectos


Al abrir un sub-proyecto, es posible seleccionar los sub-proyecto a abrir.

·         Acceda a su copia local del archivo local, y selecciónelo
·         Despliegue la lista de la opción Open/ Abrir
a.    All / Todas: Abre todos los sub-proyectos en el archivo central
b.    Editable/ Editable: Abre todos los sub-proyectos editables. Puede reducir considerablemente el rendimiento con archivos de proyectos gdes.
c.    Last Viewed/ Últimos Visualizados: Abre sub-proyectos en función del estado de la sesión de Revit anterior, si es la primera vez, se abren todos los archivos.
d.    Specify…/ Especificar: Abre sub- proyectos, previamente especificados.

Aperturas de Sub-proyectos desde la ventana de Worksets

·         Abra su copia local
·         Active la ventana de Worksets/ Sub-proyectos
·         Seleccione el sub-proyecto que desee abrir y seleccione el botón Open
·         Acepte

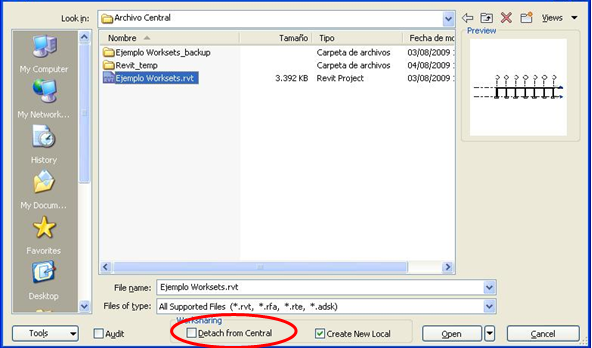

Aperturas de Archivos de proyectos compartidos independientemente del archivo central

Este procedimiento se utiliza para abrir un archivo de forma independiente para usuarios que deseen ver o realizar cambios sin guardarlos; o para encargados de proyectos que, aunque no trabajen en el archivo, quieren abrir dicho archivo para examinarlo sin interrumpir el trabajo del equipo
·         Seleccione del menú de utilidades à Open/ Abrir à Project/ Proyecto
·         Acceda al archivo central, y selecciónelo




·         Haga clic en Open/ Abrir
Si se abre un archivo con esta opción, el archivo se abre de forma normal. No contiene información de permiso ni de ruta. Se pueden modificar todos los elementos del archivo, pero ningún cambio se puede guardar en el archivo central.

Ceder elementos sin sincronizar con el archivo central

Para ceder elementos para los cuales tenía permisos de edición sin sincronizar con el archivo central:

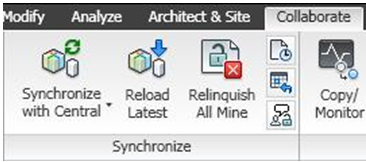

·         Con el archivo local abierto à Solapa Collaborate/ Colaborar à Panel Synchronize/ Sincronizar à Relinquish all mine/ Ceder todo lo mío
Revit , comprueba si hay algún cambio que necesite sincronizar con el archivo central.

Trabajo sin conexión en otra ubicación

Es posible trabajar de forma remota, siempre y cuando los usuarios dispongan de acceso al archivo central mediante una red de alta velocidad, o bien sea posible transferir sus archivos locales a una persona que tenga acceso a la red.

Para trabajar sin conexión o en otra ubicación:

·         Mientras esté en la oficina, con una conexión a la red, haga editables los subproyectos pertinentes.
·         Asegúrese de guardar el archivo local antes de cerrarlo; de lo contrario, los cambios efectuados en las condiciones de edición del subproyecto no se guardarán en el archivo local al desconectarse.
·         El método de trabajo en el proyecto fuera de la oficina es igual al utilizado en la oficina. Se pueden modificar elementos en subproyectos editables; se pueden crear elementos nuevos en cualquier subproyecto.

Edición de elementos de otros cuando se trabaja fuera de la oficina

Para modificar elementos de un sub-proyecto que no le pertenece, puede hacer el estado del sub-proyecto Editable. Esto se conoce como Editable con riesgo y se debe evitar siempre que sea posible.
·         Si otro miembro del equipo sincroniza cambios aplicados a cualquiera de los mismos elementos que usted ha cambiado, no podrá sincronizar los cambios que haya hecho usted con el archivo central. Se perderán todos los cambios que haya hecho usted en todos los subproyectos.
·         Si tiene que trabajar en un subproyecto Editable con riesgo, siga estas recomendaciones:
·         Pida a uno de sus compañeros de trabajo que se encuentre en la oficina y tenga acceso al archivo central que inicie una sesión de Revit Structure como si fuera usted y especifique su nombre como Nombre de usuario.
·         Pídale también que abra el archivo central, extraiga todos los subproyectos que usted tenga como editables con riesgo, cierre el archivo y cambie el nombre de usuario por el suyo. No es preciso sincronizar con el archivo central.
·         Mediante este procedimiento se evita que otros usuarios hagan editable el subproyecto y cambien los mismos elementos. Si otra persona ha extraído dicho subproyecto o ha tomado prestados elementos del mismo, no se puede asegurar que no vaya a haber conflictos.

sábado, 12 de junio de 2010

Trabajo en Equipo II

Añadir elementos al Sub-Proyecto

  •      Seleccione la solapa Collaborate/ Colaborar à Panel Worksets/ Sub-Proyectos y seleccione el sub-proyecto de la lista desplegable.

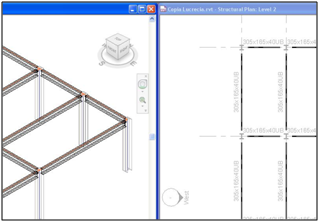

  •      Para que aparezcan en gris, todos los elementos que no se hayan creado en el subproyecto activo, seleccione el botón Gray Inactive Worksets/  Mostrar en gris sub-proyectos inactivos, de la solapa Worksets/ Sub-Proyectos.



  •       Añada los elementos necesarios.



Reasignación de un elemento a otro Sub-Proyecto

  •        Seleccione un elemento y vaya a sus propiedades.
  •       Localice el parámetro Workset/ sub-proyecto en Identity Data/ Datos de la Identidad; y seleccione un nombre del sub-proyecto

Cambio del valor del Parámetro Editable

Sólo puede cambiar el estado editable de sub-proyectos que no pertenezcan a otros usuarios
  •      Seleccione la solapa Collaborate/ Colaborar à Panel Worksets/ Sub-Proyectos à Worksets/ Sub-proyectos.
  •      Haga clic en el parámetro editable, correspondiente al nombre del sub-proyecto y seleccione Sí o No.

Si modifica el estado editable antes de sincronizar el archivo con el central, Revit  le informará que es el prestatario de los elementos que ha modificado en el sub-proyecto.

Supresión de Sub-Proyectos

  •      Seleccione la solapa Collaborate/ Colaborar à Panel Worksets/ Sub-Proyectos à Worksets/ Sub-proyectos.
  •       Seleccione el sub-proyecto que desee suprimir y haga clic en el botón Delete/ Suprimir.

Esta opción no estará activa, si otros usuarios se encuentran editando el sub-proyecto.

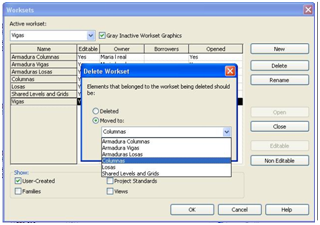

En la ventana de eliminación, indique si se desea suprimir los elementos del sub-proyecto o moverlas a otros sub-proyecto.
No se puede eliminar el  Workset1, Shares Leveles and Grids, Familias, ni suprimir vistas.

Guardar archivos de Compartición de Proyectos

Al guardar cambios en el archivo de trabajo compartido local, puede elegir  entre dos opciones:
  •       Sincronizar con archivo central: Se guarda en él los cambios que se hayan hechos en el archivo local; y se copiaran en el archivo local, los cambios hechos por otros usuarios integrantes del equipo en el archivo central desde la última sincronización. Se cederán los elementos que se hayan tomados prestados.
  •      Guardar Localmente: Proceda de la misma manera que lo haría con un archivo de proyecto que no esté compartido.

Sincronización con el archivo central

  •      Seleccione la solapa Collaborate/ Colaborar à Panel Synchronize/ Sincronizar à Menú desplegable Synchronize with Central/ Sincronizar con central à Synchronize Now/ Sincronizar ahora.



Si desea modificar los parámetros de Configuración, seleccione del menú desplegable, Synchronize and Modify Settings/ Sincronizar y Modificar configuración.


  •       Verifique la ubicación del archivo central
  •       Compactar el archivo central, para reducir el tamaño de archivo al guardar, esto aumenta el tiempo de guardado.
  •       En después de sincronizar (After Synchronizing), puede disponer de los elementos para otros usuarios y mantener editable los subproyectos y elementos.
  •      Puede además colocar un comentario, que se guardará en el archivo central  y con la herramienta mostrar historial, puede  ver todos los comentarios.
  •      Compruebe que este seleccionado Save Local File before and afer synchronizing with central/ Guardar archivo Local antes y después de sincronizar con archivo central.

Cierre de archivo de compartición de proyectos sin guardar

SI se cierra el archivo local sin guardarlo, aparecerá el siguiente cuadro de diálogo



  •      Synchronize with central/ Sincronizar con archivo central: Guarda sus cambios en el archive central, incluido el  guardado en archivo local. Y se copiarán los cambios de los otros integrantes del equipo.
  •      Save Locally/ Guardar Localmente: Guarda sólo en el archivo local y muestra la siguiente ventana.
