domingo, 3 de junio de 2018

Revit 2019 - Scope Box o Caja de Referencia


Scope Box o Caja de referencia, es un objeto 3D que define una caja tridimensional que se utiliza para ajustar la extensión de las grillas, niveles y planos de referencias, y ahora puede utilizarse para extender los niveles 3D.

Es muy beneficioso cuando se trabaja en proyectos complejos, donde uno cuenta con diferentes áreas y grillas.

Esta caja sólo se puede crear en planta, pero puede modificarse su tamaño en una vista 3D.

  • Cree un scope box desde la solapa View --> Panel Create --> Scope Box




  • En la barra de opciones, puede configurar el nombre y la altura que va a tener esa caja




Si la selecciona, en sus propiedades verá el nombre que le asignó.



  • En una vista 3D puede ajustar el tamaño y la posición de la caja. Además cuando seleccione un nivel o con CTRL todos los que necesite, en la paleta Propiedades à Extent, encontrará el parámetro Scope Box, donde puede seleccionar a qué caja se asociaron los planos para su extensión en esa visualización.





Los niveles se ajustarán a la extensión de la caja y los controles ya no estarán disponibles para ajustar las extensiones 3D



domingo, 27 de mayo de 2018

Revit 2019 - Niveles 3D


En la versión de Revit 2019, los niveles se pueden visualizar en una vista 3D siempre que su visibilidad esté activada.


Debemos tener en cuenta que los niveles son planos horizontales finitos. Al seleccionar un nivel, el plano del mismo se resalta.



Podemos:
  •           Ajustar las extensiones 3D de un nivel utilizando los controles de cada borde en una vista 3D





  • En los extremos podemos seleccionar como en los niveles del resto de las vistas si se muestra o no el símbolo de nivel en ese extremo.
  • Modificar el Nombre y la Elevación del nivel.
  • Mover y copiar niveles en una vista 3D.

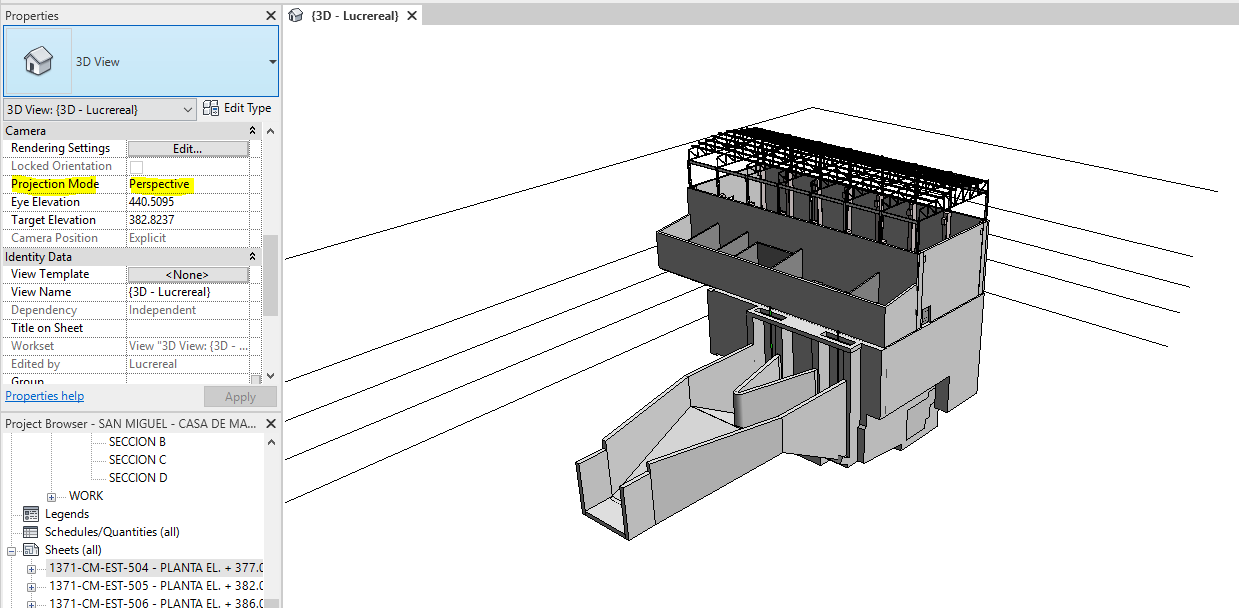

  •           En una visualización en perspectiva, los niveles aparecen como líneas continuas y los símbolos de nivel no se muestran.





viernes, 25 de mayo de 2018

Apertura de Archivos -Revit 2019

En varias secciones, veremos las novedades de Revit 2019

Hoy nos dedicaremos a la apertura y visualización de las vistas en un proyecto.

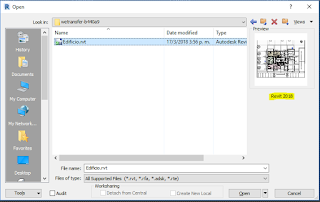

Una de las primeras cosas que se han modificacdo en Revit 2019, es en la caja de díalogo de apertura de archivos.
Cuando uno selecciona un archivo, que fue grabado en una versión anterior, muestra la versión en que fue creado el archivo. Luego cuando uno lo abre, muestra la actualización de ese archivo a la versión actual.


Una vez abierto los archivos, vamos a ver la segunda modificación en Revit 2019.
A medida que vamos abriendo vistas del proyecto, nos encontramos ahora que tenemos diferentes solapas de las vistas abiertas y podemos alternar entre ellas, haciendo clic en el nombre de la misma.
