sábado, 20 de junio de 2009

BIM en las Estructuras

Flujo de trabajo de ingeniería tradicional
El valor de BIM para diseño estructural se vuelve claro cuando se compara y contrasta con el flujo de trabajo estructural tradicional y un flujo de trabajo compatibles con un modelo de información de edificios.

Los flujos de trabajo estructural tradicionales tienen dos ramas principales: el proceso de diseño/análisis y el proceso de documentación de construcción. Comúnmente, el ingeniero estructural es el responsable del diseño y análisis, en tanto que el dibujante estructural está a cargo de la documentación.

Flujo de trabajo BIM
El flujo de trabajo BIM mejora de manera significativa el flujo de trabajo tradicional gracias a que entrega a las empresas estructurales un entorno de modelado integrado para análisis, documentación y fabricación, de manera que el diseño estructural y la documentación siempre están coordinados, son consistentes y están completos. El modelo estructural puede aprovecharse para planos de taller y fabricación.
El modelo arquitectónico
Con BIM es posible hacer referencia al modelo arquitectónico de Revit Architecture en el entorno de Revit Structure. Usando las herramientas de Copia/Monitoreo – Copy/ Monitor, los elementos arquitectónicos pueden incorporarse en el modelo estructural y luego monitorearse para cualquier cambio posterior que se produzca. En caso de que se produzcan estos cambios, Revit Structure los informará al profesional estructural y ayudará a coordinar digitalmente los conjuntos de documentos.

Análisis estructural
Con BIM, las representaciones analíticas y físicas se crean de manera simultánea y solo son vistas diferentes del modelo de edificio computable que contiene la información necesaria para aplicaciones de análisis de terceros. Revit Structure no reemplaza las aplicaciones de análisis: proporciona una interfaz de modelado común para ellas y un modelo común para documentar los resultados.



Coordinación y documentación
Con BIM, un único modelo maneja la documentación y el análisis. Los elementos estructurales que se modifican durante el análisis se actualizan automáticamente en Revit Structure. Esto permite que las compañías estructurales hagan un mejor uso de su tiempo con modelado integrado para análisis estructural y documentación. El motor de administración de cambio paramétrico significa que el modelo completo siempre está actualizado y es consistente.




Planos de detallado y taller
Una vez que la estructura está diseñada y documentada, se envía a los fabricantes para detallado de acero y detallado de refuerzo, y dibujos de instalación. Con BIM y el proceso de diseño integrado, estos dibujos ahora pueden hacerse aprovechando el modelo de Revit Structure en aplicaciones de detallado como AutoCAD Structural Detailing que luego permiten al encargado de detalles poder crear detalles precisos sin tener que volver a dibujar o modelar desde cero.

Para el modelado estructural de hormigón, Revit Structure permitirá al usuario poder exportar componentes estructurales de hormigón reforzados usando extensiones de Revit Structure a AutoCAD Structural Detailing donde los planos de detalles se generan automáticamente desde los datos de Revit Structure.

En el caso de acero, las extensiones de Revit Structure realizarán una exportación a formato CIS/2 que luego podrán importarse en AutoCAD Structural Detailing. Una vez dentro de AutoCAD Structural Detailing, pueden emplearse las herramientas de detallado para adjuntar conectores y otros detalles de acero al modelo de Revit Structure.



Los beneficios del flujo de trabajo BIM

Beneficios para el proyecto
La capacidad de rastrear automáticamente los cambios: entre individuos dentro una única oficina e incluso entre disciplinas. Por ejemplo, un ingeniero recibe un BIM del arquitecto y luego desplaza un miembro estructural para criterios de estabilidad. Cuando el BIM se envía de vuelta al arquitecto, los cambios se informan de manera automática al arquitecto a través de la característica de revisión de coordinación (Coordination Review).
  • Menor tiempo en la fase de diseño de un proyecto debido a la necesidad de producir solo un modelo en lugar de varios en cada disciplina de diseño.
  • La facilidad de rastrear revisiones y cambios a la estructura
  • La capacidad de que el dueño del edificio tenga la información completa sobre el edificio durante la vida útil de la estructura (administración de la vida útil del edificio).

Beneficios para el equipo estructural
Los cambios hechos por el ingeniero son captados de forma automática por el creador de borradores

  • Hace que los ingenieros se acerquen más a sus colegas en el equipo de diseño
  • Permite que los datos de ingeniería se transmitan fácilmente a arquitectos y fabricantes

lunes, 15 de junio de 2009

Revit- Puntos base del proyecto y puntos de reconocimiento


Puntos base del proyecto y puntos de reconocimientoCada proyecto tiene un punto base y un punto de reconocimiento que tal vez no se muestren en todas las vistas debido a la configuración de visibilidad y a los recortes de vista. Esos puntos no se pueden suprimir.

El punto base del proyecto define el origen (0,0,0) del sistema de coordenadas del proyecto. También se puede usar para colocar el edificio en el emplazamiento y para localizar los elementos de diseño de un edificio durante la construcción. Las cotas de coordenadas de punto y las cotas de elevación que hacen referencia al sistema de coordenadas de proyecto se muestran con relación a este punto.
El punto de reconocimiento representa un punto conocido en el mundo físico (por ejemplo, un marcador de reconocimiento geodésico). Se utiliza para orientar correctamente la geometría de construcción en otro sistema de coordenadas como, por ejemplo, el utilizado en una aplicación de ingeniería civil.


Visibilidad de puntos base de proyecto y puntos de reconocimiento


Por defecto, el punto base del proyecto y el punto de reconocimiento están ocultos en las vistas. Para hacerlos visibles:


  • Abra la vista en la que desee ver el punto base del proyecto y el punto de reconocimiento.
  • Haga clic en la solapa Vista – View à Solapa Gráficos – Graphics à Visibilidad/Gráficos - Visibility/ Graphic
  • En la ficha Categorías de modelo – Model Categories, en Visibilidad - Visibility, expanda la categoría Emplazamiento - Site.
  • En Emplazamiento - Site, seleccione Punto base del proyecto y Punto de reconocimiento – Project Base Point y Survey Point.
  • Haga clic en Aceptar.

También puede hacer clic en (Mostrar elementos ocultos) en la Barra de controles de vista para activar la visibilidad del punto base del proyecto y el punto de reconocimiento en una vista.

Mover puntos base de proyecto y puntos de reconocimiento
El punto base del proyecto y el punto de reconocimiento pueden ser (bloqueado) o (no bloqueado). Por defecto, están bloqueados en todas las vistas. Para cambiar entre el estado bloqueado y no bloqueado, haga clic en primer lugar en el punto y, a continuación, en el icono del clip.


Para mover en una vista el punto base del proyecto o el punto de reconocimiento, haga lo siguiente:

  • Arrastre el punto hasta la posición deseada.
  • Haga clic en el punto y luego en la coordenada deseada para abrir el cuadro de texto. Introduzca las nuevas coordenadas.

NOTA cambiar el valor de Ángulo a Norte real es otra manera de hacer rotar un proyecto a norte real.


La ubicación inicial es la posición original del punto base en un nuevo proyecto. Para recuperar la ubicación inicial del punto base del proyecto:

  • Anule la delimitación del punto base.
  • Haga clic con el botón derecho en el punto base, y a continuación, clic en Mover a ubicación inicial – Move to Startup Location.

Fijar puntos base de proyecto y puntos de reconocimiento
Si un punto base de proyecto o un punto de reconocimiento está fijo, no se puede mover y se desactivan las herramientas Volver a ubicar proyecto y Rotar norte de proyecto.
Con la fijación del punto de reconocimiento se desactivan las herramientas Rotar norte real, Adquirir coordenadas y Especificar coordenadas.

Consejos

  • Antes de exportar un Emplazamiento – Site, de construcción a una aplicación de ingeniería civil que acepte archivos ADSK (por ejemplo, Civil 3D):
  1. Mueva el punto de reconocimiento no bloqueado a la ubicación acordada con el ingeniero civil.
  2. Utilice la herramienta Especificar coordenadas en un punto, o bien introduzca las coordenadas en la ficha Ubicación del cuadro de diálogo Exportación de emplazamiento de construcción, que deben ser las que haya indicado el ingeniero civil.
  • Para asegurar la colocación correcta de un emplazamiento DWG importado en el proyecto:
  1. Con las coordenadas que ha indicado el ingeniero civil, especifique las coordenadas compartidas del punto de reconocimiento.
  2. Especifique el ángulo correcto para Norte real.
  3. Para Posición, especifique Automático - Por coordenadas compartidas – Auto- By Shared Coordinates, para vincular el archivo DWG.

domingo, 14 de junio de 2009

CD-Book de Revit

Clarín Arquitectura -
A partir del 16 de Junio, va a salir en Clarín una serie de libros con CD de Herramientas para arquitectos.
El tomo 6, que sale el 25 de Agosto, es un pequeño manual de Revit Architecture 2010 que escribí, con un CD de evaluación del programa.

Espero que sea de utilidad

miércoles, 10 de junio de 2009

Rendimiento de Modelos en Revit 2010

El rendimiento de la plataforma Revit depende tanto de los conocimientos y la experiencia de cada usuario como del entorno de hardware en el que funciona el software.
Con el fin de ofrecer asesoramiento sobre ambos aspectos, el equipo de Revit ha recopilado esta serie de requisitos y recomendaciones, y las publico; así como prácticas recomendadas para el modelado, producto de la investigación y las observaciones de los equipos de desarrollo internos y de la comunidad de usuarios.

Del mismo modo que no hay dos edificios idénticos, tampoco hay modelos de construcción que compartan las mismas tácticas y estrategias encaminadas a ofrecer un rendimiento óptimo.

Requisitos de sistema Revit de 32 bits
Sistema operativo:
Microsoft® Windows® XP® SP1 o SP2
· Home
· Professional
Microsoft® Windows® Vista® 32 bits SP1
· Business
· Home Premium
· Ultimate
Navegador: Microsoft Internet Explorer® 6.0 SP1 (o posterior)
CPU: Intel® Pentium® 4 a 1,4 GHz o procesador AMD® equivalente
Memoria: 3 GB de RAM (1 GB de RAM si no se requiere modelizado)
Monitor: 1280 x 1024 y adaptador de pantalla compatible con color de 24 bits
Disco duro: 5 GB de espacio libre
Dispositivo señalador: Compatible con ratón MS
Soportes: Descarga Web o instalación desde DVD
Conexión a Internet para registro de licencia

Recomendaciones para sistemas Revit de 32 bits
Sistema operativo: Microsoft Windows XP Professional SP2 (o posterior)
Navegador: Microsoft Internet Explorer 6.0 SP1 (o posterior)
CPU: Intel™ Core 2 Duo a 2,4 GHz o procesador AMD equivalente
Memoria: 4 GB de RAM
Monitor: Tarjeta de vídeo dedicada con compatibilidad de hardware para Microsoft® DirectX
9 o posterior
Disco duro: 5 GB de espacio libre
Dispositivo señalador: Ratón con dos botones y botón rueda

Procesadores multinúcleo

  • Aunque la plataforma Revit no está totalmente optimizada para el subprocesamiento múltiple, los procesadores multinúcleo reducen el uso por parte de otras aplicaciones que se ejecuten simultáneamente.
  • En algunos casos se ha notificado hasta un 20% de incremento en el rendimiento de la plataforma Revit en un entorno de varios procesadores multinúcleo.
  • En Revit 2010 están disponibles los métodos multiproceso para tareas de impresión y unión de muros.


Aceleración por hardware

Para obtener el máximo provecho de la aceleración por hardware de Direct3D, siga este procedimiento:
  1. En el menú de la aplicación de Revit, haga clic en Opciones - Options.
  2. Seleccione la solapa Gráficos - Graphics.
  3. Seleccione la opción Usar aceleración por hardware (Direct 3D) –Use hardware Acceleration (Direct 3D).
  4. Cierre y reinicie la aplicación basada en Revit.


Memoria RAM instalada
Aunque el mínimo de RAM requerido es 1 GB, se recomienda usar 4 GB. Cuanto más grande y complejo sea un modelo, más RAM utilizará.

Optimización de modelos en la plataforma Revit y prácticas recomendadas
Opciones de diseño

  • Limite el uso de habitaciones en opciones de diseño para ahorrar el tiempo que de lo contrario se empleará en la detección de conflictos.
  • Conserve únicamente las opciones de diseño que sean útiles para el proyecto. Aunque haya opciones que no estén activas ni visibles, al aplicarse cambios dentro del modelo principal, todas las opciones de diseño se actualizarán para mantener la coherencia del modelo.

Matrices

  • Se pueden usar matrices para copiar y agrupar objetos. Una vez implantada una matriz, el rendimiento puede mejorar si se desagrupan los objetos que la integran y se eliminan las asociaciones paramétricas de los objetos copiados.

Archivos DWG

  • Minimice el número de archivos DWG vinculados o importados.
  • Evite importar datos innecesarios tales como sombreado o tipos de líneas específicos de AutoCAD® como, por ejemplo, líneas de construcción. Suprima capas y elementos innecesarios en el archivo DWG dentro de AutoCAD e importe únicamente el archivo DWG limpio más pequeño.
  • Evite descomponer la geometría importada de archivos DWG. Al descomponer geometría dentro de una aplicación basada en Revit, un archivo DWG de un único elemento puede convertirse en cientos o miles de elementos, según el número de entidades en el DWG importado.
  • Vincule únicamente archivos DWG esenciales en las vistas que los requieran.

Creación de familias

  • Cree un componente de familia en lugar de familias in situ para componentes repetidos. Cada vez que se copia una familia in situ, se crea una entidad totalmente nueva, en lugar de referenciarse la información de tipo del primer ejemplar.
  • Las familias requieren menos recursos que los grupos. Siempre que pueda, utilice familias en lugar de grupos. Los grupos son muy eficaces pero la actualización de numerosos ejemplares de grupo consume cantidades importantes de recursos de procesamiento.
  • Utilice líneas simbólicas y regiones de máscara en lugar de geometría en vistas de plano.
  • Utilice criterios selectivos para modelar diseños. Si hay objetos que únicamente se ven desde ciertos puntos, sólo es preciso modelarlos para que aparezcan correctamente en esas vistas.

Importación y vinculación

  • Descargue vínculos de todos los tipos que no se utilicen. Descargue temporalmente vínculos innecesarios en la vista y vuelva a cargarlos cuando sea preciso, a fin de limitar los recursos de memoria requeridos para abrir un archivo de proyecto.
  • Con proyectos grandes puede que convenga dividir un modelo en diversos archivos de proyecto, vincular esos a un mismo archivo central y asignar cada modelo a un subproyecto.

Economía de modelado

  • Minimice los detalles geométricos que serán invisibles con la escala de salida seleccionada.
  • Hasta que se determinen los tipos de muro, cubierta, ventana y puerta, utilice las versiones genéricas de estos elementos, ya que incluyen menos geometría. A menos que se vayan a aplicar al modelo análisis de uso de materiales u otros, un muro genérico podría ser suficiente para ciertos proyectos o áreas de proyecto.
  • Limpie elementos no utilizados.

Plantillas de proyecto

  • No añada a las plantillas de proyecto demasiadas familias que podrían ser innecesarias para muchos proyectos. Es preferible usar plantillas con el mínimo posible de elementos.

Vistas

  • Antes de cerrar un archivo, mantenga abierta una vista de diseño simple para acelerar la operación de guardar y volver a abrir el archivo.
  • Use las cajas de sección para limitar la geometría visible al trabajar en una vista 3D.
  • Use los modos de visualización Estructura inalámbrica o Sombreado cuando trabaje en entornos de archivos vinculados. Los modos Estructura inalámbrica y Sombreado pueden ser 3 veces más rápidos que los modos Línea oculta o Sombreado con bordes.

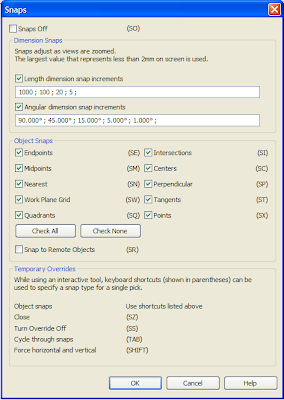

  • Si la vista es muy densa y las líneas de forzado de cursor parecen apuntar a diversas direcciones, haga clic en la solapa Gestionar – Manage --> Configuración – Settings --> Forzados de cursor - Snaps, y en el cuadro de diálogo emergente, anule la selección de la opción Forzar cursor a objetos remotos – Snap to Remote Objects.

  • Asigne a una vista el nivel de detalle visual apropiado. Las vistas de plano con nivel de detalle alto o medio tardan en abrirse cuando existen muchas capas de unión de muro
  • Desactive las sombras en vistas en las que no sean necesarias.
  • Desactive las sombras antes de imprimir vistas, si no son absolutamente necesarias.
