domingo, 14 de febrero de 2010

Revit - Generación de un Key plan


Debido a varias consultas, y a una necesidad personal, voy a colocar los pasos para generar un Key plan desde Revit.

  • El primer paso, es preparar una vista con la visualización básica del proyecto.

Para eso se recomienda dentro de las opciones de Visibilidad Gráfica / Visibility Graphics, tener todos los componentes anotativos apagados, y los objetos de modelo más importantes encendidos.


  • Exporte el modelo a DWG


  • En Autocad, deje sólo las entidades necesarias ó cree polilíneas de los contornos.


  • Desde Revit, cree una nueva familia, desde el archivo que se encuentra en la carpeta de las plantillas anotativas: Generic Annotation.rft
  • Elimine la nota del cuadrante superior derecho.

  • Inserte el archivo de CAD, y escálelo al tamaño adecuado para llevarla luego a la lámina.
  • Cree diferente patrones de rellenos / Filled Region, para cada sector del proyecto


  • Seleccione cada región, y colóquele un parámetro de visibilidad, activando la casilla de la izquierda y agregando un parámetro con el nombre del sector.
  • Grabe la familia como Key Plan y cárguela al proyecto.
  • Por último inserte en la lámina el key plan, desde la solapa de anotaciones/ Annotate, Símbolo/ Symbol.
  • Seleccione el símbolo del Key plan en la lámina, y desde las propiedades, tilde la visualización del sector deseado para esa lámina.




viernes, 5 de febrero de 2010

Revit - Organización del Navegador de Proyecto

En el Navegador de Proyecto/ Project Browser, puede ordenar las vistas y las láminas utilizando cualquier valor de las propiedades de estas y limitar la visualización mediante filtros.



Las propiedades entre las que puede elegir cuando crea un grupo de clasificación o aplica un filtro, incluye parámetros de proyecto o compartidos, por default muestra todas las vistas por tipo, y las láminas por número y nombre de plano.

Creación de un grupo de clasificación para las láminas
Antes de crear la nueva clasificación, es necesario tener la lámina con el parámetro con el cuál queremos ordenarlas, y tener cargado dentro del proyecto el mismo parámetro.

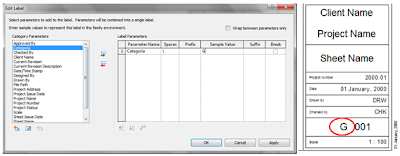

En mi caso, cree una etiqueta con un parámetro compartido con el nombre categoría.



Además es necesario cargar este parámetro compartido al proyecto asociado a las láminas, sino verá un signo de pregunta que no podrá editar.

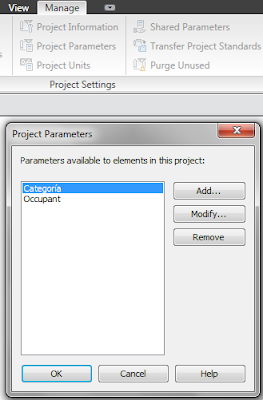

  • Solapa Manage, Ficha Project Setting, Project Parameter


Para crear la clasificación dentro del Project Browser
  • Solapa View , Panel Windows, despliegue el botón User Interface, y seleccione la opción Browser Organization

  • En la ventana de Organización del navegador, puede seleccionar la solapa Vistas/ Views para aplicar una manera de organizar las vistas, o la solapa Láminas/ Sheets para los planos.

  • Seleccione el botón Nuevo/ New
  • Escriba un nombre para la clasificación, en mí caso colocaré CATEGORÍA, para los diferentes tipos de planos; por ejemplo G: General, A: Arquitectura, E: Estructura, I: Instalaciones.
  • En el cuadro de diálogo de organización, haga clic en la solapa Carpeta/ Folder

  • En la primer opción Agrupar por/ Group By, seleccione la propiedad que creo (Categoría).
  • Puede seleccionar dos agrupaciones adicionales si lo desea.
  • En la lista clasificar por/ Sort By, seleccione el orden en que se visualizarán los planos, por ejemplo por número.
  • Acepte
Organización del Navegador

  • Para organizar el navegador de Proyecto / Project Browser, de la manera que lo desee; debe seleccionar con el botón derecho del mouse envistas/ Views ó Láminas/Sheets. En nuestro caso seleccionaremos Sheet.

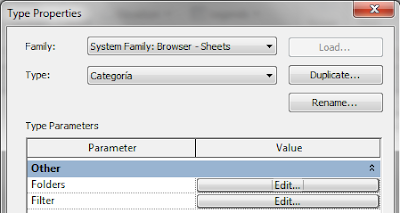

  • Active la opción Properties, y seleccione dentro de Tipo de Familia/ Type of Family, la creada: CATEGORÍA.
