Revit 2012 - Exportar a Formato CAD - Parte II

Mapeo de patrones para exportación DWG/DXF

En la solapa Patterns, puede mapear patrones de relleno de Revit a patrones de sombreado específicos en el archivo DWG según se requiera.

Por defecto, todos los patrones de relleno de Revit que aparecen en la tabla de mapeo tendrán sus correspondientes patrones de sombreado DWG generados automáticamente al exportar. Cada uno de esos patrones de sombreado coincidirá exactamente con el patrón de relleno de Revit correspondiente. Si desea mapear un patrón de relleno a un patrón de sombreado DWG específico del archivo .pat cargado actualmente, deberá seguir los pasos que se utilizaron para cargar una línea.




Tratamiento de texto para exportación DWG/DXF

En la ficha Text & Fonts, puede especificar el grado de fidelidad visual que se debe mantener al exportar. También puede mapear tipos de letra de Revit a determinados tipos de letra DWG/DXF según sea necesario.



Especificación de la fidelidad visual
En la lista desplegable Tratamiento de texto durante la exportación, seleccione una de las siguientes opciones:

• Exact (Formatting inteligence will be lost)/ Exacto (Se perderán datos de formato). El texto exportado tendrá un aspecto exactamente igual que en Revit (ajuste de línea exacto). Pero si el texto incluye viñetas o listas numeradas, la función del párrafo se pierde al exportar. Al pulsar Intro en un párrafo con formato, no se restablecerá el formato.

• Approximate (Formating intelligence will be maintained)/ Aproximado (Se mantendrán datos de formato). Si el texto exportado incluye viñetas o listas numeradas, la función del párrafo se mantendrá al editar el texto. Al pulsar Intro en un párrafo con formato, se restablecerá el formato. Sin embargo, el aspecto visual del texto puede ser distinto del original, tanto si la nota contiene una lista como si no (es decir, el ajuste de texto puede variar).



Mapeo de tipos de letra de Revit a tipos de letra de DWG/DXF

Por defecto, todos los tipos de letra de Revit que aparecen en la tabla de mapeo tienen un valor de {Automatically map Font/ Mapear tipo de letra automáticamente} en la columna Tipos de letra de texto en DWG, lo que significa que el tipo de letra de Revit se mantendrá en el archivo exportado. Si desea mapear un tipo de letra de Revit a un determinado tipo de letra de DWG, haga clic en el valor correspondiente en la columna Text Font in DWG/ Tipos de letra de texto en DWG y seleccione el tipo de letra deseado en la lista desplegable.



Colores para exportación DWG/DXF

En la solapa Colors, seleccione una de las opciones siguientes para especificar cómo exportar los colores a los archivos DWG o DXF:



Index Color (255 colors)/ Color de índice (255 colores). Para los colores que se establecen por categoría, se usarán los colores indexados especificados en la solapa Layers. Cuando los colores no se establecen por categorías y la modificación se conserva en la exportación, Revit usa la coincidencia más cercana encontrada entre los 255 colores indexados. Por ello, puede que no se obtenga una coincidencia exacta con los colores RGB y Pantone®.



True Color (RGB values)/ Color verdadero (valores RGB). Utiliza el valor RGB de Revit para los parámetros ByLayer/ PorCapa y ByEntity/ PorEntidad, en lugar del color indexado de la solapa Layers. Por ejemplo, al exportar colores de relleno de habitaciones (o espacios), los colores del archivo exportado son exactamente los mismos que los del archivo original.



Sólidos para exportación DWG/DXF
En la solapa Solids, puede elegir una de las opciones descritas a continuación para especificar cómo se debe exportar geometría sólida de vistas 3D.



Polymesh/ Exportar como malla poligonal. Exporta como mallas poligonales toda la geometría visible de Revit. Una malla poligonal es una forma 3D que se compone de varios polígonos unidos. Por ejemplo, un cubo de malla poligonal se compone de seis superficies cuadradas que se unen para formar la forma de cubo. Es lo que se denomina geometría basada en caras.



ACIS Solids/ Exportar como sólidos ACIS. ACIS es una tecnología de modelado de sólidos. Por ejemplo, ACIS representa un cubo como un objeto único o una forma con 6 caras. Cualquier elemento que ya sea una malla poligonal (por ejemplo, superficies topográficas y símbolos de importación que contengan mallas poligonales) seguirá siendo una malla poligonal.



AutoCAD® Architecture and AutoCAD® MEP Objects/ Exportar como objetos de AutoCAD® Architecture y AutoCAD® MEP. Cuando esta opción está seleccionada, se puede seleccionar el tipo de objetos en la lista desplegable Prefer/ Preferido:

La geometría siempre se exporta a SAT como sólidos ACIS. La geometría siempre se exporta a DGN como mallas poligonales.



Unidades y coordenadas de exportación DWG/DXF



En la solapa Units & Coordinates, se puede configurar los parámetros siguientes para la exportación seleccionada:



• One DWG Unit is/ Una unidad DWG: en los proyectos imperiales, la unidad por defecto son las pulgadas. En los proyectos métricos, la unidad por defecto son los metros.



• Coordinates system basis/ Sistema de coordenadas: seleccione una de las siguientes opciones para indicar si el archivo exportado debe usar las coordenadas internas del proyecto de Revit o coordenadas compartidas con otros modelos vinculados.



Coordenadas Internas de proyecto: Utilice esta opción cuando el proyecto de Revit sea un proyecto independiente no vinculado a otros modelos, o cuando su posición particular no sea relevante para el uso que se va a dar al archivo exportado.



Compartidas: Define el origen (0,0,0) del archivo exportado en una posición compartida del proyecto de Revit. Toda la geometría se exporta en relación con las coordenadas compartidas. Utilice esta opción si desea mantener la posición específica del proyecto que se exporta.



Opciones generales de Exportación DWG/DXF

En la solapa General, puede configurar opciones bajo los siguientes encabezamientos:


Room and area boundaries/ Contornos de habitación y área

Seleccione la opción Export rooms and areas as polylines/Exportar habitaciones y áreas como polilíneas si desea exportar habitaciones y áreas a un archivo DWG o DXF como polilíneas cerradas.


• Las polilíneas de área solo se generan a partir de vistas de plano de área.


• Las polilíneas de habitación se generan únicamente a partir de vistas de plano de planta o vistas de plano de techo.


En el caso de las habitaciones, las polilíneas exportadas coinciden con los contornos de habitación en Revit. Los contornos de habitación se exportan a una sola capa, que está desactivada por defecto en el archivo DWG. Las polilíneas incluyen información de datos extendidos (XDATA) de los contornos de habitación: Nombre, Número, Ocupación, Ocupante, Departamento y Comentarios.

En el caso de las áreas, también incluyen la información siguiente de los contornos de área: Nombre y Comentarios.

Estas funciones de área y habitación están destinadas principalmente a usuarios de Revit Architecture y Revit MEP.


Non-plottables Layers/ Capas no trazables

Seleccione la opción Make Layers Containing the following text not plottable/ Hacer no trazables capas que contienen este texto para marcar como no trazables las capas cuyos nombres contengan el texto especificado. Observe que el cuadro de texto está desactivado si la opción está desactivada.


Default export options/ Opciones de exportación por defecto

Si desea que los vínculos de Revit o DWG del proyecto se exporten a un solo archivo (no a varios que tengan referencias entre sí), asegúrese de que está desactivada la opción Export views on sheets and links as external references/ Exportación de vistas en planos y vínculos como referencias externas. Este parámetro establece la opción por defecto en el cuadro de diálogo Exportar formatos CAD al exportar utilizando esta configuración.

Para el parámetro Exportar a formato de archivo, seleccione el formato de AutoCAD en la lista desplegable. El formato seleccionado será el formato por defecto mostrado en el cuadro de diálogo Exportar formatos CAD cuando exporte utilizando esta configuración.

Cuando la opción seleccionada es el formato de AutoCAD 2000, los nombres de capa tienen un límite de 32 caracteres. Revit trunca automáticamente nombres más largos, manteniendo los primeros 15 caracteres y los 15 últimos, separados por el signo de subrayado (_), y un sufijo con un carácter numérico único.

Proceso de exportación
Una vez configurada todas las solapas, damos OK y seguimos configurando la salida de los archivos a DWG.

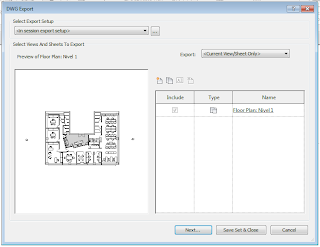

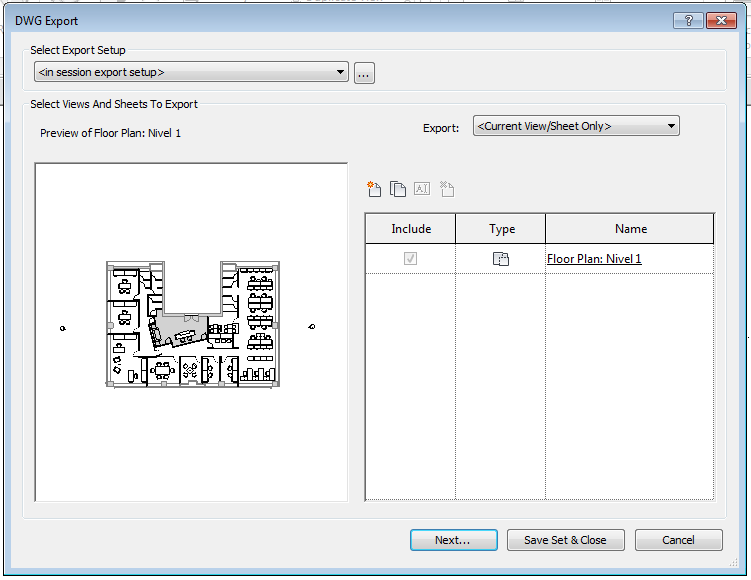

  •          En el cuadro de diálogo Configuración de exportación DWG (o DXF), especifique las vistas y los planos que exportar al archivo DWG o DXF. Para exportar
o    Una sola vista, seleccione la opción Current View/ Sheet only
o    Varias vistas y planos, seleccione In sesión view/ sheet set

  •          Si tiene todo listo para la exportación, haga clic en Next…. También puede hacer clic en Save Set & Close, para guardar la configuración de exportación actual y cerrar el cuadro de diálogo sin exportar.
  •          En el cuadro de diálogo Export CAD Format, acceda a la carpeta de destino de los archivos exportados.
  •          Para Tipo de archivos, seleccione una versión de AutoCAD para el archivo DWG/DXF exportado. El valor por defecto de esta opción se especifica en la solapa General, de las configuraciones vistas anteriormente

Cuando la opción seleccionada es AutoCAD 2010 DWG Files (*.dwg) o AutoCAD 2010 DXF Files (*.dxf), los nombres de los layers tienen una limitación de 32 caracteres. Revit trunca automáticamente nombres más largos, manteniendo los primeros 15 caracteres y los 15 últimos, separados por el signo de subrayado (_), y un sufijo con un carácter numérico único.
  1.         En Naming, seleccione una opción para el nombre de archivo generado automáticamente.
  •    Automatic – Long (Specify prefix)/ Automático - Largo (especificar prefijo). Añada manualmente un prefijo en el cuadro Nombre/prefijo de archivo o acepte el establecido por defecto, que emplea el formato:
nombre de proyecto-tipo de vista-nombre de vista
  •          Automatic – Short/ Automático - Corto. Revit determina el nombre automáticamente y añade un prefijo al nombre de archivo de la vista activa o de varias vistas y planos. El formato es:
nombre de plano o vista de Revit: tipo de plano-nombre de vista
  •    Manual (Specify file name)/ Manual (especificar nombre de archivo). Introduzca manualmente todo el nombre de archivo.
Si exporta varios archivos, en Nombre de archivo especifique un prefijo común para los archivos exportados. Por ejemplo, si está exportando el plano de planta de nivel 1 y las vistas de alzado norte a archivos DWG y especifica el prefijo Casa rural, los nombres de los archivos exportados serán Casa rural Alzado norte.dwg y Casa rural Plano de planta Nivel 1.dwg.

       2.    Si desea que los vínculos de Revit o DWG del proyecto se exporten a un solo archivo (no a varios que tengan referencias entre sí), asegúrese de que está desactivada la opción Xref views on sheets/ Exportación de vistas en planos y vínculos como referencias externas. El valor por defecto de esta opción se especifica en la solap General vista anteriormente
       3.    Haga clic en Aceptar.

Revit exporta las vistas y los planos seleccionados a archivos DWG y los coloca en la carpeta de destino.
Al exportar una vista 3D a un archivo DWG o DXF, los colores se gestionan del modo siguiente:
  •          Colores de borde: se ignoran en la exportación, ya que no se modelizan en AutoCAD. Esto producirá vistas sombreadas/realistas (sin modificaciones de borde para todo el modelo).
  •      Colores de fase: al exportar se mantienen las modificaciones de color en rellenos sólidos pero no en patrones.
Al exportar una vista 2D a un archivo DWG, las líneas reciben el tratamiento siguiente:
  •          Si se solapan dos líneas en el dibujo, se conserva la de mayor grosor. La línea más fina se acorta o se elimina.
  •          Si una línea gruesa es más corta que una fina y tanto su punto inicial como el final se encuentran en la línea fina, no se produce ninguna acción.
  •          Si se solapan dos líneas colineales con los mismos parámetros visuales, se fusionan en una sola.
  •          Cuando los muros se convierten en líneas en un archivo DWG, no se crean líneas colineales cortas.
Opciones de exportación por defecto
Si desea que los vínculos de Revit o DWG del proyecto se exporten a un solo archivo (no a varios que tengan referencias entre sí), asegúrese de que está desactivada la opción de exportación de vistas en planos y vínculos como referencias externas. Este parámetro establece la opción por defecto en el cuadro de diálogo Exportar formatos CAD al exportar utilizando esta configuración.

Para el parámetro Exportar a formato de archivo, seleccione el formato de AutoCAD en la lista desplegable. El formato seleccionado será el formato por defecto mostrado en el cuadro de diálogo Exportar formatos CAD cuando exporte utilizando esta configuración.


domingo, 1 de enero de 2012

Revit 2012- Exportar a formato CAD- Parte I

Revit permite exportar a los formatos de archivo CAD (DWG y DXF), ACIS (SAT) y MicroStation® (DGN).
  • El formato DWG es compatible con AutoCAD® y otras aplicaciones de CAD.
  • DXF es un formato abierto compatible con múltiples aplicaciones de CAD. Un archivo DXF es un archivo de texto que describe un dibujo 2D. El texto no está codificado ni comprimido, de modo que los archivos DXF suelen ser grandes. Si utiliza el formato DXF para dibujos 3D, es posible que necesite realizar alguna limpieza para que el dibujo se visualice correctamente.
  • SAT es el formato de ACIS, una tecnología de modelado de sólidos compatible con muchas aplicaciones de CAD.
  • DGN es el formato de archivo compatible con MicroStation de Bentley Systems, Inc.

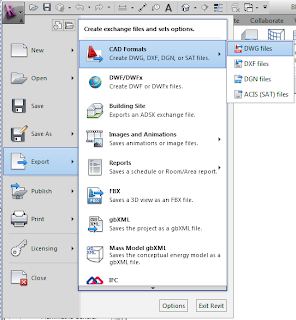

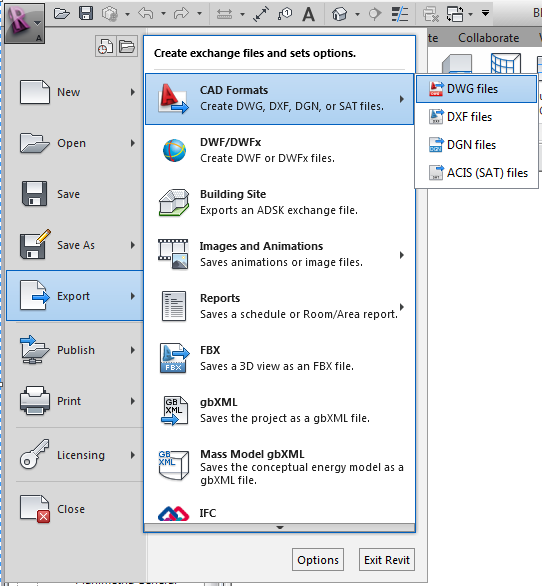

Si utiliza una de las herramientas de exportación (haga clic en el Menú de Utilidades --> Export --> Cad Format.



En una vista 3D, Revit exporta el modelo 3D real, no una representación 2D del mismo. Para exportar una representación 2D del modelo 3D, añada la vista 3D a un plano y exporte la vista de plano. A continuación, puede abrir una versión 2D de la vista en AutoCAD.
Antes de exportar un modelo de Revit, puede:
  •          Reducir la cantidad de geometría de modelo que se va a exportar.
  •          Cree o modifique el mapeo de capas para asegurarse de que toda la información del proyecto almacenada en categorías y subcategorías de Revit se exportará a las capas CAD pertinentes (o a los niveles requeridos, si exporta a DGN). Revit asigna automáticamente categorías y subcategorías a nombres de capas que se han configurado previamente. Puede cambiar los nombres de capa/nivel preconfigurados y modificar otros parámetros de exportación.

Para cualquiera de estos formatos, puede cargar un archivo de mapeado de capas (existente o heredado) y cambiar manualmente sus valores; o puede cargar una configuración de capas desde cualquiera de las normas de mapeado siguientes:
o    American Institute of Architects (AIA)
o    Norma ISO 13567
o    Norma de Singapur 83
o    Norma inglesa 1192

  •          Ajustar la escala de la vista para controlar la relación entre la precisión y el rendimiento.
Al exportar a DXF o DWG 2D, se exporta una vista 2D a escala del modelo. La escala aplicada a la vista determina si la vista resultante se exporta con mayor precisión o con mejor rendimiento. Por ejemplo, si el modelo contiene dos líneas con una separación de 5mm y la escala de la vista es 1:100, las líneas se incluyen dentro del límite de tolerancia y el archivo DWG exportado contendrá una sola línea (exportación con mejor rendimiento). Si la escala de la vista es 1:20, el archivo DWG exportado contendrá líneas independientes (exportación con mayor precisión).

Limitación de la geometría de modelo antes de la exportación

En Revit, una vista del modelo de construcción contiene múltiples objetos y una gran cantidad de datos. Al exportar un archivo para su uso en una aplicación de software distinta, Revit solo exporta los objetos visibles en las vistas. Al reducir la cantidad de geometría de modelo (y sus datos subyacentes) que se exporta, puede:
  •         Mejorar el rendimiento del proceso de exportación.
  •         Reducir el tamaño del archivo exportado.
  •         Mejora del rendimiento de la aplicación de importación.
  •         Reducción de la aglomeración (elementos no esenciales) en el archivo exportado y, por tanto, de la cantidad de trabajo necesaria para suprimir estos objetos del archivo de la aplicación de importación.

Utilice las siguientes técnicas para reducir la cantidad de geometría que se exporta.

Desactive la visibilidad de los gráficos

Para desactivar la visibilidad de los gráficos de una vista, haga clic en la Solapa View --> Panel Graphics --> Visibility / Graphics.


Desactive la visibilidad de las categorías de elementos en la vista, según se requiera. Por ejemplo, omitir la topografía de la vista 3D que va a exportar.
Si desea modelizar una escena exterior, desactive los elementos que aparecen en el interior del edificio. De este modo, se reduce el número de objetos y la cantidad de datos que se exportan de Revit y se importan en otra aplicación, con lo cual mejora el rendimiento.

Use una caja de sección o región de corte

Para definir la parte concreta del proyecto que se va a exportar, utilice una caja de sección en una vista 3D o una región de corte en una vista 2D. Los elementos que se encuentran completamente fuera de la caja de sección o de la región de recorte no se incluyen en el archivo de exportación. Esta técnica es particularmente útil con modelos de gran tamaño.

Especifique el nivel de detalle

Para especificar el nivel de detalle para una vista, en la barra de controles de vista de la parte inferior del área de dibujo, haga clic en el botón Nivel de detalle y seleccione el nivel de detalle deseado: bajo, medio o alto.



Especifique el valor bajo o medio para reducir la cantidad de detalles en la vista de Revit. Como resultado, se reduce el número de objetos exportados y el tamaño del archivo exportado. De esta manera, el rendimiento de la aplicación de importación mejora.

Exportación a DWG o DXF

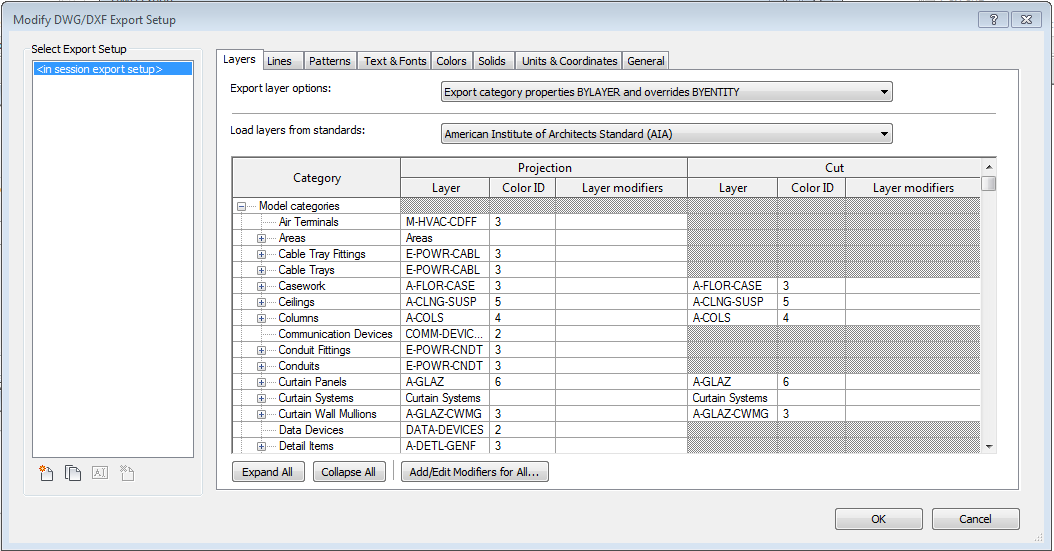

Para ver o modificar la configuración seleccionada o crear una nueva, haga clic en el botón con tres puntitos.



El panel izquierdo de la caja de diálogo muestra todas las configuraciones de exportación existentes. Los parámetros para la configuración seleccionada actualmente se muestran en las fichas.
Con los iconos que se encuentran en el panel de la derecha, en la parte inferior puede:

  •         Crear una nueva configuración de exportación, a partir de la configurada por default en Revit.
  •          Duplicar una configuración, basándose en la seleccionada.
  •         Cambiar nombre de la configuración de exportación
  •        Suprimir una configuración de exportación, salvo la que esta por default que no se puede eliminar.

Puede especificar las opciones de exportación en cada una de las siguientes solapas:
  •           Capas
  •           Líneas
  •           Patrones
  •           Tipos de letra y texti
  •           Colores
  •           Sólidos
  •           Unidades y coordenadas
  •           General

También puede acceder a modificar estos parámetros desde el menú de utilidades --> Exportar --> Options --> Export Setups DWG/DXF.


Mapeo de capas para exportación DWG/DXF

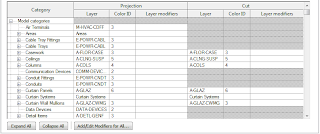

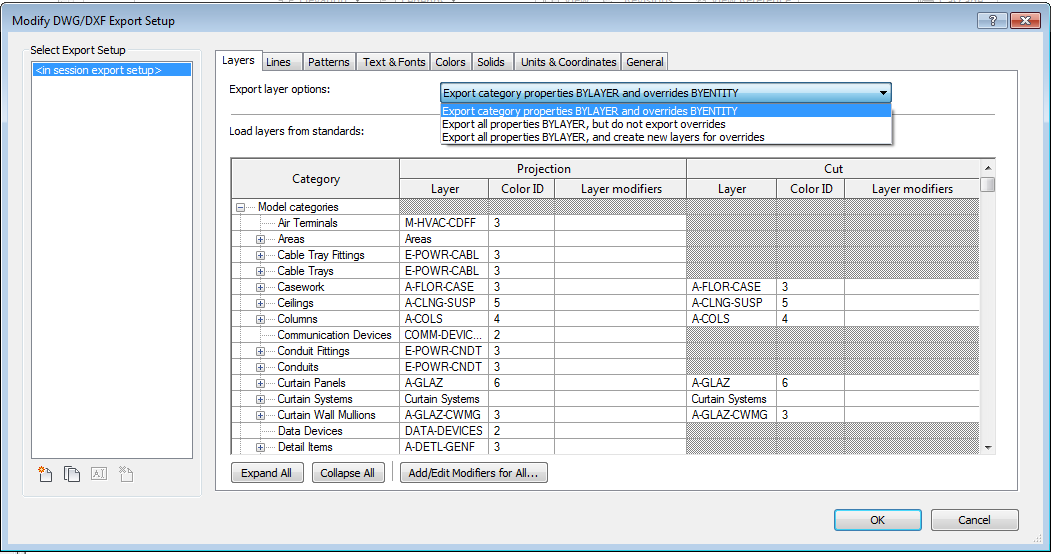

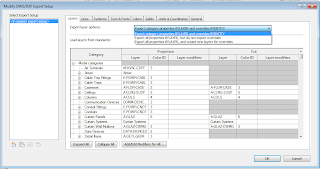

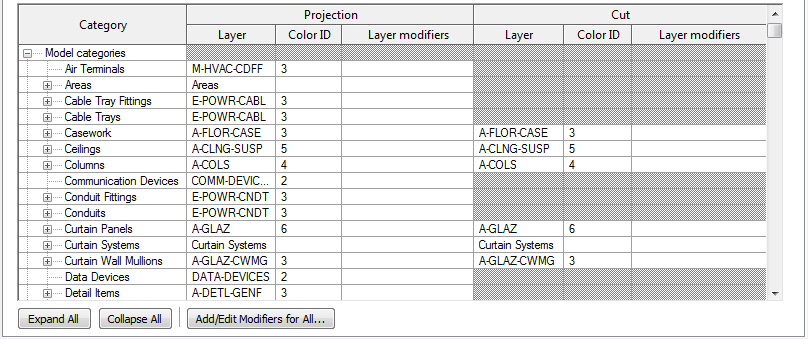

En la solapa Layers, muestra las opciones definidas para la configuración seleccionada actualmente.

1.    Seleccione una de las siguientes opciones de exportación para especificar cómo se mapearán a los layers de CAD los elementos de Revit. Las propiedades gráficas de los elementos de Revit, (por ejemplo color, grosor de línea y estilo de línea) se definen en el estilos de objeto de las categorías a las que pertenecen los elementos, aunque estas definiciones se pueden modificar para un elemento seleccionado en una vista específica.



  •  Export category y properties BYLAYER and override BYENTITY /Exportar propiedades de categoría PORCAPA y modificaciones PORENTIDAD: Los elementos de Revit con modificaciones de visualización gráficas específicas de vista conservarán esas modificaciones en la aplicación CAD.
  • Export all properties BYLAYER, but not export overrides/ Exportar todas las propiedades PORCAPA pero sin exportar modificaciones: Las modificaciones de visualización gráfica específicas de vista se pasarán por alto en la aplicación de CAD. Al forzar todas las entidades para mostrar las propiedades visuales definidas por sus capas, esta opción genera el menor número de capas y permite el control capa por capa del archivo DWG/DWF exportado.
  • Export all properties BYLAYER, and create new layers for overrides/ Exportar todas las propiedades PORCAPA y crear nuevas capas para modificaciones: Un elemento de Revit con una visualización específica en una vista, se coloca en su propia capa CAD. Esta opción permite controlar capa por capa el archivo DWG/DXF exportado y conserva la idea gráfica. Sin embargo, aumenta el número de capas del archivo DWG exportado.

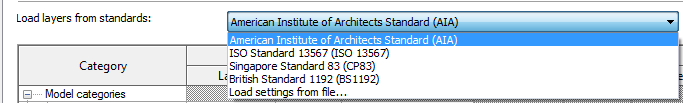

2.    Para Cargar capas desde diferentes normas, seleccione una norma de la lista desplegable o la opción Cargar configuración desde archivo, si ya tiene un archivo personalizado.



3.    Edite los valores de mapeado según necesite.



  •           Para cambiar un valor de Proyección o Corte, haga clic en la columna Layer o Color ID para la categoría deseada y especifique el nuevo valor. El ID corresponde a un ID de color de AutoCAD.
  •          Para añadir o cambiar modificadores para un nombre de layer de proyección o un nombre de layer de corte:

-      Seleccione una categoría o subcategoría, haga clic en la columna Layer Modifiers y a continuación, haga clic en el botón Add/ Edit. También puede seleccionar varias categorías/subcategorías y hacer clic en el botón Añadir/Editar para la última seleccionada; o hacer clic en el botón Añadir/Editar modificadores para todo, en la parte inferior de la tabla.

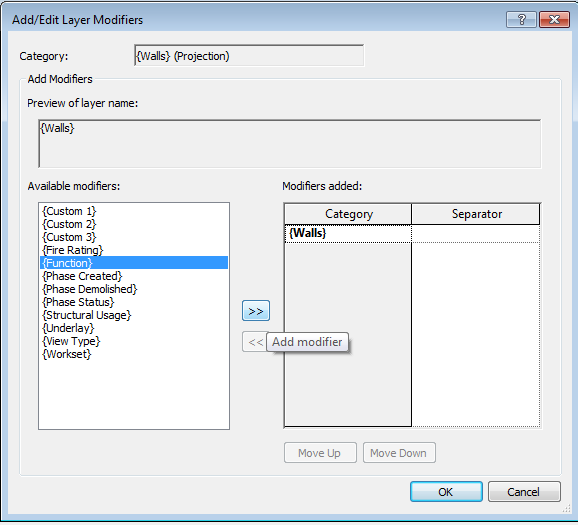

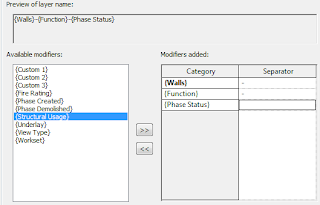

Se abre el cuadro de diálogo Add/ Edit Layer Modifiers con la categoría seleccionada (o las palabras Multiple Categories, si seleccionamos más de una categoría antes de hacer clic en el botón Add/ Edit) visible en el panel de modificadores añadidos.



-      Seleccione Modificadores en el panel Available Modifiers y haga clic en el botón de flecha derecha para añadirlos a la lista de modificadores añadidos. Si quiere eliminar modificadores de la lista de agregados, haga clic en el botón de flecha izquierda.
-      Si lo desea, introduzca un carácter en la columna Separator para la categoría o para cualquiera de los modificadores que haya añadido. Los caracteres siguientes están prohibidos: < > / " : ; ? * , + '
-      Utilice los botones Move Up o Move Down, según se requiera para colocar los modificadores añadidos como prefijos y sufijos del nombre de la categoría.
-      Cuando el nombre de capa tenga el aspecto deseado en el cuadro de texto Vista previa de nombre de capa, haga clic en Aceptar.



Con la excepción de Phase Status/ Estado de fase, Underlay/ Subyacente y View Type/ Tipo de vista, los modificadores de capa no se aplican a entidades dentro de bloques.

4.    Haga clic en Aceptar para guardar la configuración de exportación nueva o modificada. Si accede al cuadro de diálogo Modificar configuración de exportación DWG/DXF desde el cuadro de diálogo Exportación DWG o el cuadro de diálogo Exportación DXF, el cuadro de diálogo recupera el enfoque y puede continuar con la operación de exportación o guardar la configuración sin exportar.


Tipos de línea para exportación DWG/DXF


En aplicaciones de CAD, los tipos de línea determinan la secuencia de trazos y puntos, las longitudes relativas de los trazos y los espacios en blanco y las características del texto o las formas que se incluyen en las líneas. En Revit, estas propiedades se definen como patrones de línea, que se especifican en los estilos de objeto asignados a categorías de elemento. Estos patrones se pueden modificar para un elemento seleccionado en una vista específica.
En la solapa Lines de la caja de diálogo Modify DWG/ DXF Export Setup, puede especificar la escala de tipo de línea que controla cómo se exportan las definiciones de tipo de línea de Revit. También puede mapear patrones de línea de Revit a determinados tipos de línea DWG/DXF según sea necesario.

Configuración de la escala de tipo de línea

En AutoCAD, el parámetro PSLTSCALE controla el escalado de tipo de línea de las dimensiones del papel. Un valor de 0 indica que no hay ningún escalado de tipo de línea especial. Las longitudes de los trazos de tipos de línea se basan en las unidades de dibujo del espacio (modelo o papel) en el que se crean los objetos. Un valor de 1 indica que el escalado de la ventana gráfica determina el escalado del tipo de línea.
En Revit, el parámetro Escalado de tipo de línea cambia el comportamiento por defecto de los archivos DWG exportados. Puede que algunas líneas que se creían discontinuas aparezcan como sólidas o en una escala distinta en una vista de modelo o una vista de plano de AutoCAD. Independientemente de la opción que seleccione, las definiciones de tipos de línea DWG se crean de modo que las líneas discontinuas siempre empiezan y acaban con un guión.
Puede seleccionar cualquiera de las siguientes opciones para controlar los parámetros LTSCALE y PSLTSCALE en AutoCAD y para controlar cómo se exportan las definiciones de tipo de línea deRevit.



  •          Scaled Linetyoe definitions/ Definiciones de escalado de tipo de línea: Esta opción conserva la idea gráfica      exportando tipos de línea con la misma escala de vista que se les ha aplicado.
  •       Modelspace (PLSTSCALE=0)/ Espacio modelo (PSLTSCALE=0): Esta opción especifica el parámetro LTSCALE para la escala de vista y PSLTSCALE como 0.
  •       Paperspace (PSLTSCALE=1)/ Espacio papel (PSLTSCALE=1): Esta opción define con el valor 1 tanto LTSCALE como PSLTSCALE. Las definiciones de tipos de línea de Revit se escalan para reflejar las unidades del proyecto; de lo contrario, se exportan tal cual.
      Mapeo de patrones de línea de Revit a tipos de línea DWG/DXF

Por defecto, todos los patrones de línea de Revit que aparecen en la tabla de mapeo tendrán sus correspondientes tipos de línea DWG generados automáticamente al exportar. Este tipo de línea coincidirá con el patrón de línea de Revit. Si desea mapear un patrón de línea a un patrón de tipo de línea DWG específico del archivo .lin cargado actualmente, haga lo siguiente:
1.    Compruebe que el cuadro de texto encima de la tabla de mapeo (Load DWG Linetype from/ Cargar tipos de línea DWG de) muestra el nombre del archivo .lin que contiene el tipo de línea requerido. Para cargar un archivo distinto, haga clic en el botón con tres puntos, seleccione un archivo en el cuadro de diálogo Cargar tipos de línea y haga clic en Aceptar.
2.    En la columna Linetyoes in DWG/ Tipos de línea en DWG, haga clic en el valor del patrón y seleccione el tipo de línea deseado en la lista desplegable.
Puede hacer clic en Reset All/ Restablecer todo, para cambiar a {Automatically generate linetype/ Generar automáticamente tipo de línea} todos los valores de tipo de línea en la tabla. Si lo prefiere, puede seleccionar varias filas y hacer clic en { Automatically generate linetype / Generar automáticamente tipo de línea}.
En los casos en que un tipo de línea seleccionado contiene definiciones de segmento especiales que no se pueden validar con Revit, se genera automáticamente un tipo de línea y puede que el elemento exportado no se muestre tal y como estaba previsto.
