martes, 31 de marzo de 2009

Revit Structure 2010

Características

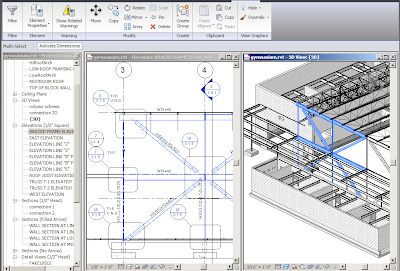

Autodesk® Revit® Structure 2010 es un Software de ingeniería estructural para modelado de información de edificio, que integra un modelo analítico y un modelo físico multimaterial, con un modelado estructural simultáneo.
Acompaña el proceso de documentación, análisis y diseño más eficientes y preciso y, por tanto aporta una ventaja competitiva.
Asociatividad bidireccional entre modelo y vistas
En Revit Structure, cada planilla, detalle, plano de dibujo, vista 2D y vista 3D es una representación directa de información procedente de la misma base de datos de construcción.
Cada vez que se introduce una modificación, el software la propaga a todo el modelo y actualiza cada planta, sección, vista o tabla relacionados.
En esta función clave de Revit Structure, radica la facilidad de uso y la capacidad de respuesta del sistema, porque contribuye a eliminar en gran medida los fallos de coordinación y a mejorar la calidad general de la documentación.

Documentos de construcción
Revit Structure automatiza las repetitivas tareas de dibujo manuales que requieren los sistemas CAD convencionales. Los cortes de secciones, vistas y detalle son más rápidos de realizar, y se referencian automáticamente.
Con la asociatividad bidireccional, cualquier cambio realizado en cualquier vista se propaga a todas las vistas relacionadas, lo que asegura la coordinación total de los dibujos.

Detalles estructurales
Puede crear los detalles a partir de vistas del modelo 3D con anotaciones adicionales, desde cero con las herramientas de dibujo 2D de Revit Structure o importándolos de archivos CAD convencionales.
Ahorrará tiempo si importa los planos enteros de los detalles típicos en formato DWG de proyectos anteriores.
Hay herramientas de dibujo especializadas para modelado estructural de metal y hormigón armado, como símbolos de soldadura, pernos de anclaje, armadura y refuerzo de área de hormigón.

Compatibilidad con múltiples formatos de datos
Revit Structure importa, exporta y vincula los datos con formatos líderes (incluidos DWG, DXF™, DGN, IFC y CIS/2) para que le resulte más fácil utilizar información de cualquier asesor, cliente o contratista.
Revit Structure admite el flujo de trabajo tradicional en que el modelado estructural empieza con archivos DWG creados por el arquitecto con AutoCAD®, AutoCAD® Architecture, AutoCAD® Revit® Architecture.


Vínculos bidireccionales con múltiples programas de análisis

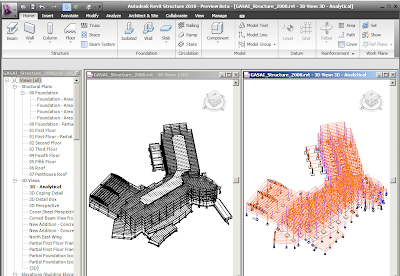

El modelo analítico de Revit Structure se vincula bidireccionalmente a Autodesk® Robot™ Structural Analysis Professional y Autodesk® Robot™ Structural Analysis.
Esta vinculación bidireccional significa que los resultados de los análisis, actualizan el modelo automáticamente y con precisión si cambia el tamaño de cualquier elemento estructural. Además, la tecnología de cambios paramétricos coordina esas actualizaciones en todas las vistas y los planos de construcción del proyecto.
Revit Structure también establece vínculos con programas de diseño y análisis estructural de terceros. Con estos programas se puede compartir información analítica estructural como condiciones de contorno y de transmisión de esfuerzos, cargas y combinaciones de cargas, o propiedades de material y de sección.


Modelado con múltiples materiales
Revit Structure incluye materiales de construcción como acero, hormigón prefabricado, hormigón moldeado in situ, madera y mampostería.
Dado que los edificios se construyen con diversos materiales, Revit Structure permite modelar la estructura usando los materiales necesarios.


Componentes estructurales paramétricos
Revit Structure ofrece un conjunto completo de herramientas de diseño para el modelado estructural, como muros, sistemas de viguetas, vigas, elementos de hormigón prefabricado, armaduras de hormigón, conexiones de acero, anclajes y detalles de planchas metálicas.
Las definiciones paramétricas permiten la revisión de cualquier tipo de objeto. Al crear nuevos objetos, detalles o símbolos, Revit Structure los almacena en familias que se pueden modificar y reutilizar en otros proyectos.


Colaboración multiusuario
La compartición de proyecto distribuye la potencia del entorno de modelado de construcción paramétrico a todo el equipo del proyecto.
Múltiples usuarios pueden compartir el mismo modelo del edificio y guardar su trabajo en un solo archivo central.
La compartición de proyecto ofrece una gama completa de modos de colaboración: dentro de una firma de ingeniería estructural; entre ingenieros y dibujantes; y dentro de una empresa de ingeniería arquitectónica, entre ingenieros, arquitectos y dibujantes.


Interoperabilidad con Autodesk Revit Architecture y Autodesk Revit MEP
Los ingenieros estructurales, los ingenieros especialista en instalaciones (aire acondicionado, electricidad y sanitaria) y los arquitectos; pueden aprovechar al máximo la plataforma de Revit y trabajar con más eficiencia empleando la misma base de datos compartida.
Pueden comprobarse las interferencias entre los elementos arquitectónicos, estructurales y de MEP.

sábado, 28 de marzo de 2009

Revit - Fases de un Proyecto

Muchos proyectos, se realizan por fases, cada una de las cuales representan un período de tiempo.
Revit permite realizar un seguimiento de las fases, y permite aplicar a las vistas filtros para poder visualizar el proyecto en las diversas etapas de trabajo.

Se pueden crear tantas fases como sean necesarias, y asignar los elementos arquitectónicos a cada fase específica.

Propiedades de Fase para vistas (Phasing)

  • Cada vista de Revit, posee una propiedad de Fase (Phase) y una de Filtro de Fase (Phase Filter)
  • La propiedad de Fase, es el nombre de la fase de la vista. Cuando se abre o crea una vista, automáticamente tiene un valor que puede modificar
  • La Propiedad de Filtro, permite controlar la visualización de los elementos en una vista

Propiedades de Fase para Elementos
Cada elemento que se añade a un proyecto, tiene una propiedad de Fase de Creación (Phase Created) y una de Fase de derribo (Phase Demolished)

  • La Propiedad Fase de Creación identifica la fase en que el elemento se añadió al modelo de construcción. El valor por defecto, es el mismo que el valor de la fase de la vista en que se encuentre. Puede especificar otro valor, si es preciso.
  • La Propiedad Fase de Derribo identifica la fase en que se derribó el elemento. El valor por defecto es ninguna (None). Cuando derriba un elemento, esta propiedad se actualiza en la fase actual de la vista en la que derriba el elemento.

Fases en las planillas
Se pueden aplicar las fases a las planillas; por ejemplo, realizar una tabla de carpinterías de acuerdo a la fase del proyecto en la que se está trabajando. Ya que de no ser así, se incluirían las existentes, la a demoler y las nuevas.


Procesos por Fases
Haga clic en el menú Configuración (Setting) à Fases (Phases)

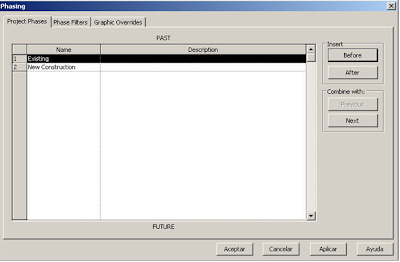

Se abre la siguiente ventana, con 3 solapas. La ficha por default es Fases de Proyecto (Project Phases); con dos fases: Existente (Existing) – Nueva Construcción (New Construction).

Para insertar una fase antes o después de la seleccionada, haga clic en Antes (Previous) ó Después (Next). Revit asigne número consecutivos a las fases que se van creando.

Puede cambiar el nombre de las fases, si lo desea.

Filtros de Fase
Es una regla que se puede aplicar a una vista, para controlar la visualización de los elementos según su estado de fase: Nuevo (New) – Existente ( Existing) – Derribado (Demolished) – Temporal (Temporary).

Filtros de fase por defecto (Phase Filters)
Cada proyecto de Revit, contiene los siguientes filtros de fase por defecto:


Mostrar Todos (Show Complete): Muestra elementos nuevos, elementos existentes, derribados y temporales; con la configuración visual definida en la solapa Modificaciones de Gráfico (Graphic Overrides).
Mostrar Completo (Show Complete): Muestra elementos nuevos y elementos existentes
Mostrar Derribados + Nuevos (Show Demo + New): Muestra elementos derribados y todos los modelos nuevos añadidos al modelo
Mostrar Nuevo (Show New): Muestra todos los modelos nuevos añadidos al modelo
Mostrar anteriores + derribados (Show Previous + Demo): Muestra elementos existentes y derribados
Mostrar anteriores + nuevos (Show Previous + New): Muestra todos los elementos originales que no se han derribado y todos los elementos nuevos añadidos al modelo
Mostrar Fase Anterior (Show Previous Phase): Muestra todos los elementos de la Fase Anterior.


Estados de Fases:
Nuevo (New): El elemento se ha creado en la fase de la vida actual
Existente (Existing): El elemento se ha creado en una fase anterior, y existe en la fase actual
Derribado(Demolished): El elemento se ha creado en una fase anterior y se ha derribado en la fase actual
Temporal (Temporary): El elemento se ha creado y derribado en la fase actual

Creación de Filtros de Fase

  • Menú Configuración (Setting) --> Fase (Phase)
  • Seleccione la ficha Filtro de Fase (Phase Filter)
  • Haga clic en nuevo (New). El filtro toma el nombre por defecto Filtro 1 (Filter 1 ), puede editar el nombre si lo desea.
  • Para cada columna de estado de fase, especifique cómo desea que se visualicen los elementos:
    Por Categoría (By Category): Muestra el elemento de acuerdo a cómo se visualiza en el cuadro de diálogo de Estilo de Objeto (Object Style)
    Modificado (Overriden): Se muestra el elemento de acuerdo a lo que se especifique en la ficha Modificaciones de Gráfico (Graphics Override)
    No mostrado (Not Displayed): No muestra los elementos

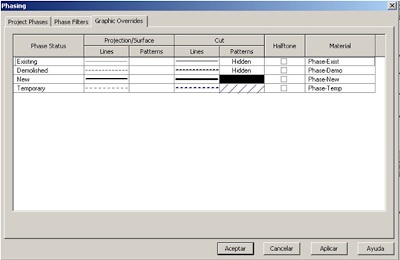

Definición de la visualización de gráficos para filtros de fase
Las modificaciones de gráficos se definen para cambiar el aspecto de los elementos en las vistas que utilizan filtros de fase.

  • Haga clic en Líneas (Lines): para especificar el grosor, color y patrón de línea de las líneas de corte y de proyección.
  • Haga clic en Patrones (Patterns): para especificar el color y el patrón de relleno de los patrones de corte y superficie
    - Para no patrones de relleneo en el estado de fase, no seleccione Visibilidad (Visible)
    - Para mostrar el patrón de relleno de acuerdo con los estilos de objetos definidos en Configuración (Setting), seleccione Sin Modificación (No Override)

Haga clic en Tramado (Halftone) para fundir la mitad del color de línea de un elemento, con el color de fondo de la vista.
- Al seleccionar esta opción, todos los gráficos de línea se dibujan con tramando
- El tramado no afecta al color de material de las vistas sombreadas

  • Haga clic en Material para especificar el sombreado de las vistas con Shade; y el aspecto del Render
  • Demolición de Elementos
    Puede utilizar la herramienta Derribar (Demolish) , para marcar elementos a demoler en la fase actual.
    Si se derriba un elemento en una vista, se marca como derribado en todas las vistas que tienen la misma fase.

viernes, 27 de marzo de 2009

Revit Architecture

Les quería mostrar unas imágenes del proyecto para el Parque del Lago, en Quito-Ecuador; del estudio de los arquitectos: Rafael Carrasco - Emil Klein- Sebastián Marroquín- Martin Samyn y la Arq. Marina Carrera.

Estas imágenes fueron realizadas en Revit, y tuve el gusto de acompañarlos en los primeros pasos con el programa.


martes, 24 de marzo de 2009

SOFTWARE GRATUITO PARA PROFESORES Y ALUMNOS

Para arquitectura, diseño e ingeniería

Autodesk le hace llegar a alumnos y profesores de las universidades, sin COSTO ALGUNO, las principales herramientas de software para Arquitectura, Diseño e Ingeniería.

Los productos educativos que Autodesk pone al alcance son:

  • Revit Architecture
  • Revit Structure
  • Revit Mep
  • Autodesk Robot Structural Analysis Professional
  • Autodesk Naviswork Manage
  • Autodesk Ecotect
  • Green Building Studio
  • AutoCAD Civil 3D
  • AutoCAD Electrical
  • AutoCAD Map 3D
  • AutoCAD Raster Design
  • Autodesl 3D Studio Max
  • Autodesk AliasStudio
  • Autodesk Inventor
  • Autodesk Impression
  • Autodesk Maya
  • Autodesk MotionBuilder
  • Autodesk Mudbox
  • Autodesk Showcase Professional
  • Autodesk SketchBook Pro

Los profesores deben contar con una cuenta institucional de la universidad, y acceder al portal www.students.autodesk.com; los alumnos que no tengan una cuenta con el dominio de la Universidad, deberán ser invitados por sus docentes.

- Las versiones educativas del software son de uso personal, no podrán usarse para fines comerciales, profesionales u otros fines distintos a los educativos.

- Los productos gratuitos estan sujetos a los términos y condiciones del acuerdo de licencia del usuario final que acompaña la descarga del software.

Autodesk V.2010

A partir del 24 de Marzo, Autodesk publica la venta de todos sus productos de la versión 2010

Y además ahora podemos contar con otra página http://www.autocad.autodesk.com/, dónde vamos a encontrar material de AutoCAD; y en la cuál participa uno de los seguidores de este blog, Guillermo Melantoni

sábado, 14 de marzo de 2009

AutoCAD - Capacidad de PDF mejorada

Autodesk anunció la disponibilidad de dos nuevos Bonus Pack para el AutoCAD 2009.

Estos Bonus están disponibles exclusivamente para clientes de Autodesk bajo suscripción y se caracterizan por ofrecer un soporte PDF mejorado e impresión 3D.
Después de más de 25 años de desarrollo, Autodesk continúa mejorando AutoCAD respondiendo a las necesidades de sus clientes e incorporando tecnología innovadora, aumentando el valor que proporcionamos a los clientes.
A comienzos de año, Autodesk introdujo un modelo de software de entrega flexible para AutoCAD con el objetivo de aumentar la satisfacción de sus clientes y el valor del Programa de Suscripción. El método: proporcionar a los clientes de AutoCAD un acceso más rápido a las nuevas funciones y un mayor control sobre las mejoras en el software.

En este sentido, los dos nuevos Bonus Pack siguen el mismo método y están disponibles para descargarlos desde Autodesk Subscription Center.
Capacidades PDF mejoradas

En respuesta a las necesidades de los clientes, Autodesk ofrece ahora a los clientes suscritos a AutoCAD una capacidad mejorada para usar PDF, con el fin de facilitar la comunicación con los proveedores, clientes y socios a través de las funciones PDF Import y Underlay y la mejora de las características de publicación PDF.

Estas funciones permiten a los usuarios importar archivos PDF dentro del AutoCAD proporcionando acceso a diferentes herramientas de trabajo, como la capacidad de controlar las visualizaciones de las capas,mover, escalar, rotar o sujetar el PDF.

Las capacidades mejoradas de PDF suponen implementaciones clave para publicar archivos PDF desde AutoCAD, reduciendo el tamaño de los archivos para facilitar las necesidades a la hora de compartirlos, así como para apoyar caracteres TrueType.

Esto permite que los textos se lean como tal, disminuyendo muchísimo el tamaño de los archivos, y teniendo ahora la posibilidad de buscar textos dentro del PDF.
Con respecto a la impresión, dentro de la lista desplegable de impresora, va a encontrar:
- DWG to PDF.pc3
- DWG To PDF Bonus Pack.pc3
Las dos crean formatos de archivos PDF, pero la segunda opción, del Bonus Pack, genera archivos mucho más pequeños. Esto lo va a poder comprobar cuando genere un archivo de un plano que tenga muchos textos.

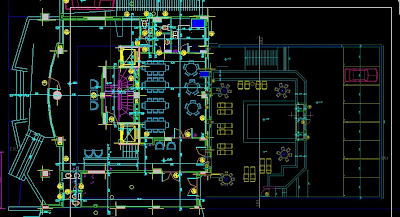

Al abrir el PDF, va a poder apagar los layers del archivo desde una lista a la izquierda de la pantalla

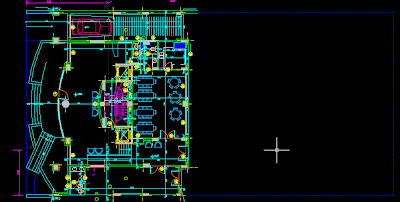

Con este Bonus además, va a poder insertar los PDF dentro del dibujo de AutoCAD, desde la misma paleta donde inserta DWF, Imágenes, DGN


Una vez que ha insertado el archivo, va a poder rotarlo, moverlo, escalarlo y trabajar con puntos de referencias (OSNAP) del archivo PDF
Además de tener la posibilidad de recortar un sector del archivo, para visualizar sólo un sector



jueves, 12 de marzo de 2009

Revit - Planos de Corte

Porqué no podemos visualizar una ventana que se ubica a gran altura en una planta?
Esto ocurre, porque el plano de corte está en un nivel más bajo que el nivel de dicha ventana.

View Range
Cada vista en Revit tiene definido un rango de visibilidad, la cual delimita dos tipos de visibilidad:

  • Objetos que serán vistos en corte

Normalmente la altura de corte es de 1.20m , y cortará:

  • Puertas, para poder visualizar el corte del muro y el abatimiento de ésta.
    Ventanas, para visualizar la interrupción del muro y el abatamiento
  • Objetos que serán visibles o proyectados en planta.

Para acceder a los rangos de visibilidad, debe seleccionar en la vista en planta --> Botón derecho del mouse --> View Properties.

Seleccione el botón Edit, de View Range, en la categoría Extents

El rango de visibilidad, se define por medio de 4 planos horizontales que delimitan dos zonas: Primary Range y View Depth

PRIMARY RANGE: Esta formada por 3 planos

  • TOP: Delimita el nivel más alto del rango visible. El campo offset, permite ajustar la altura de este nivel, vera un valor de 2.30m
  • CUT PLANE: Define que objetos serán cortados. El campo offset, determina la altura de corte a partir del nivel Bottom, generalmente es de 1.20m
  • BOTTOM: Define el nivel más bajo del rango visible. El campo offset, sirve para ajustar dicha altura, por default es 0m

VIEW DEPTH: Es una zona delimitada por el plano horizontal Bottom, y por un plano extra. Permite configurar la visualización de objetos que estén debajo del plano Bottom

Ejemplo


A nivel de la Pta Baja, no se visualiza la ventana que se encuentra al lado de la escalera. Para eso, hay que modificar el plano de corte del nivel. Al subirlo (1.50m), también captura el piso del nivel superior.


Tenemos otra posibilidad cuando uno necesita tener dos planos de corte a diferentes alturas, por ejemplo en el caso de un proyecto con desniveles, dónde se necesita ver cortadas las ventanas en los dos niveles.
Para eso Revit, tiene la posibilidad de crear una región a otra altura --> Plan Region.

Debe ir a la barra de Diseño View --> Plan Region
En el modo bosquejo, puede seleccionar Line, y dibujar un límite cerrado
Si hace falta desde las propiedades de la región puede configurar la altura del plano de corte.

Otro ejemplo
Si estamos a nivel del 1er piso, y queremos visualizar el nivel inferior, tenemos la opción de bajar el plano de profundidad como se muestra en el siguiente ejemplo.


Esta alternativa de bajar la profundidad, también se puede utilizar en caso de querer ver las bases desde un nivel superior.

sábado, 7 de marzo de 2009

Revit Structure

Vinculación de Elementos Estructurales

Las columnas pueden vincularse en la parte superior e inferior con otros elementos estructurales, como los pisos, techos, fundaciones y otros componentes, para mantener la relación entre ellos. También pueden ser vinculadas a planos de referencias y a niveles.
Al seleccionar una columna, en la barra de opciones podrá ver el botón Vincular (Attach) o Desvincular (Dettach).

Cuando haga clic en el botón Vincular (Attach), podrá configurar el tipo de unión que quiere crear.

Desde izquierda a derecha definirá:

  • Si la vinculación la va a aplicar en la parte superior (Top) o inferior (Bottom) de la columna.
  • Estilo de vinculación

  •      Estilo de justificación

  •     Si es necesario, puede desfasar una cierta distancia la unión.

El estilo y la justificación puede reaccionar de manera diferente dependiendo del tipo de elemento y del tipo de material.

En las siguientes visualizaciones podrá ver las alternativas que tiene de vinculación


Revit 2009- Cotas de Replanteo

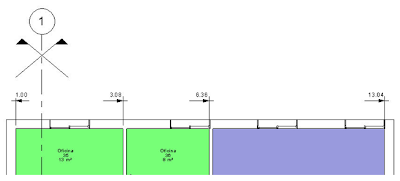

En Argentina, utilizamos en la documentación que se entrega para la ejecución de las obras, la cota acumulada o de replanteo.

Con la versión de revit 2009, tenemos la manera de poder crearlas fácilmente.
Le detallo los pasos, para poder configurar este estilo.

Haga clic en cota alineada o en cota lineal


Seleccione el icono de Propiedades del elemento


Haga clic en el botón Editar/ Nueva



Duplicar


Asigne un nombre nuevo

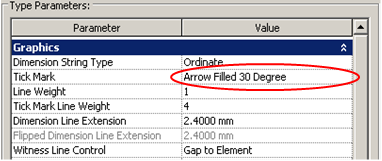

  • En Propiedades de Tipo, para tipo de cadena de cota, seleccione Ordinate

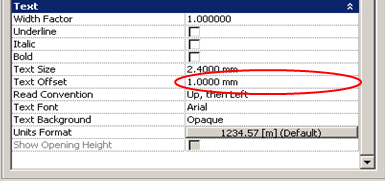

  • En la Opción Parámetros de Configuración, haga clic en el botón EDIT
  • En Orientación de texto, seleccione paralelo a la línea de cota
  • En Posición del texto, cercano a la línea de referencia
  • En Visibilidad del origen, Ninguna
  • Estilo de línea de cota, Segmentada
  • Longitud del Segmento, la medida que quiere que tenga la línea de flecha de la cota

  • Acepte esta caja de diálogo, y sólo debería configurar la marca del final de flecha. En el caso del ejemplo, seleccioné Flecha de 30° rellena

  • Además, puede modificar la distancia entre el texto y la línea de cota; en la opción desfase de texto en el grupo Texto

  • Acepte todas las ventanas, y coloque un eje de replanteo.
  • Seleccione Dimension, y eliga la tipología de la cota recién creada, seleccione los elementos a acotar y debería quedar de esta manera el estilo utilizado
