Revit - Creación y Asignación de Filtros

Los filtros son herramienta de configuración y personalización que se puede utilizar en una plantilla de Revit y en un proyecto.
El procedimiento correcto para trabajar con los filtros sería:
  •           Crear un nombre de un filtro
  •           Asignarle una  categoría de objetos
  •           Asignar un criterio de filtro
  •           Incorporar el filtro a las visibilidades gráficas ó a la plantilla de visualización
  •           Definir la visibilidad gráfica de los objetos
Por ejemplo, vamos a crear un filtro para que se visualicen de diferentes colores los muros de acuerdo a la resistencia al fuego.

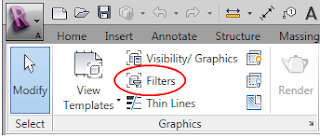

  •           Dentro de la solapa VIEW, panel Graphics, seleccione el icono Filters.

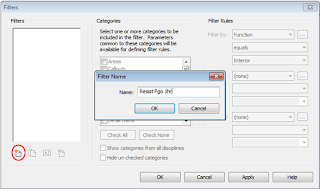

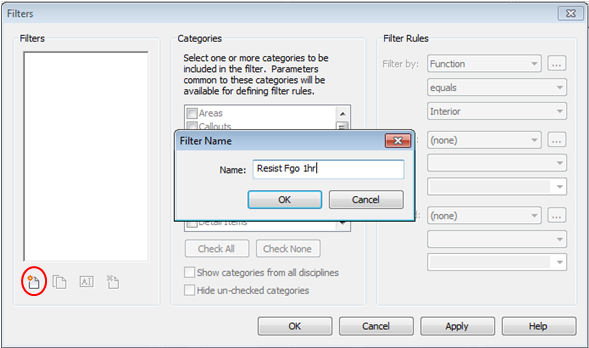

  •           Seleccione el icono NEW, y coloque el  nombre al filtro. En este caso coloqué “Resist Fgo 1hr”





  •          Seleccione la categoría Wall, que es a los objetos que se le van a aplicar este filtro.

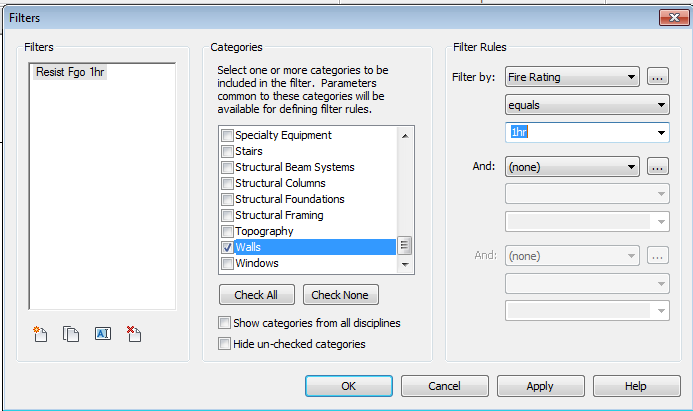

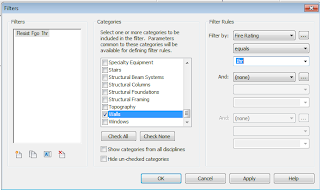

  •           En el sector de la derecha, se define el criterio de búsqueda.
Se filtrará de acuerdo a FIRE RATING, siendo EQUALS a 1hr.

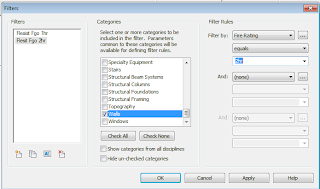

  •           Creará otro filtro llamado Resist Fgo 2hr, para la misma categoría con un criterio de búsqueda de 2hr.

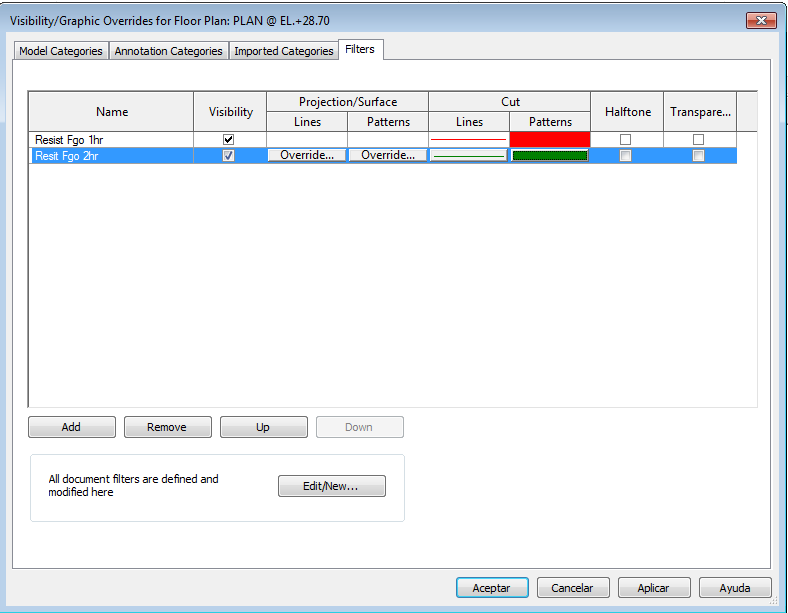

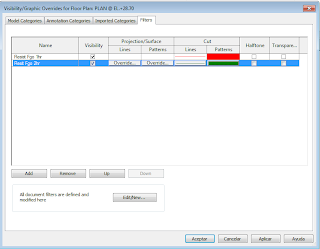

  •             En las propiedades de la vista en planta donde quiere visualizar estas propiedades, seleccione la caja de diálogo de Visibilidades gráficas  ( VG8 )

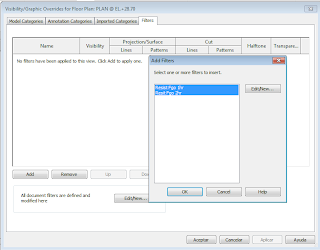

  •             Haga clic en el botón ADD, y dentro de la caja de diálogo, seleccione los dos filtros.


  •            Haga clic en el botón Override del sector CUT, y seleccione un color para la línea y patrón y un tipo de patrón para cada filtro.


  •            OK, para cerrar la caja de diálogo y aplicar la nueva visibilidad.

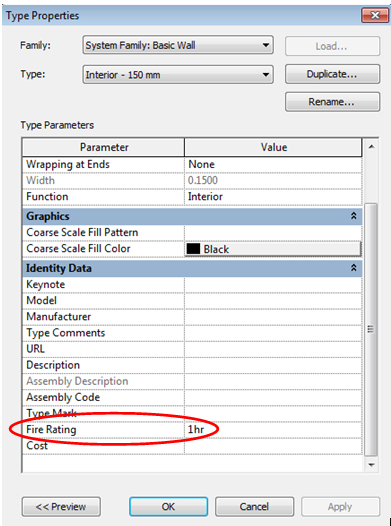

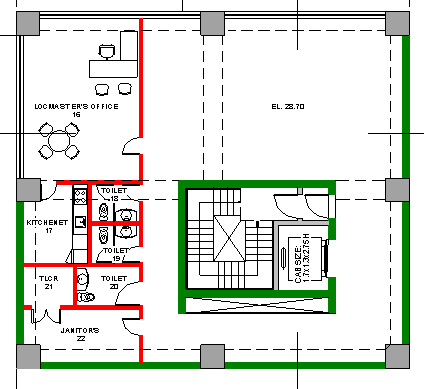

Si los muros tienen cargada la propiedad de la resistencia al fuego, se visualizaran con los colores aplicados en los filtros.

jueves, 18 de noviembre de 2010

Staff MWH

Ante todo disculpas a todos los que me siguen, ya que hace rato que no posteo nada.

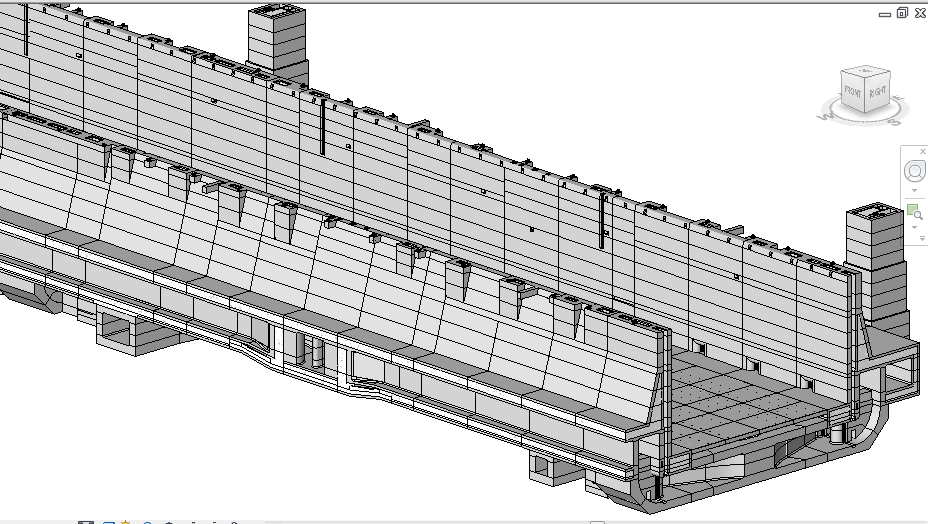

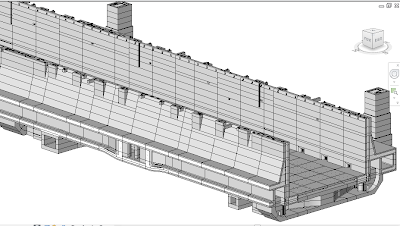

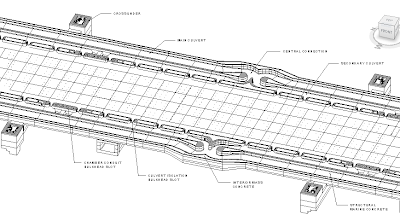

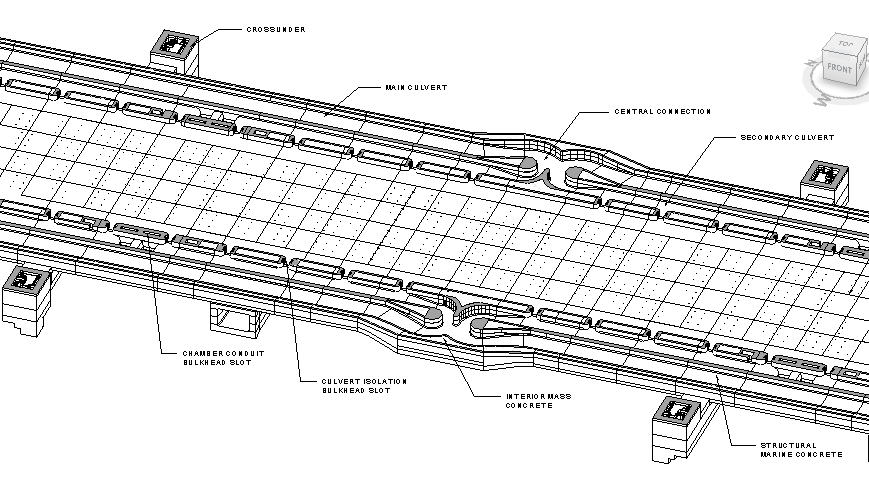

Estamos con varias entregas en el proyecto del Canal de Panamá, en el que participo con varios de los que estamos en esta foto.
