Revit 2013 - No se cargan las librerías ni plantillas

Unos de los problemas que algunos usuarios estan teniendo, es que una vez cargado el Revit 2013, no encuentra las librerías ni las plantillas.

Para solucionar este inconveniente se deben seguir los siguientes pasos:
  • En Internet Explorer, seleccionamos dentro del menu Tools, Internet Options.

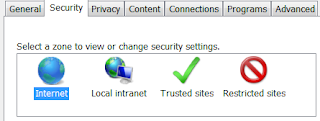

  • Activamos la solapa Security, y hacemos clic en el botón Trusted Sites


  • Seleccionamos el botón SITES, y en la nueva ventana, agregamos la dirección de Autodesk de la siguiente manera:
*.autodesk.com



  • Luego desde el Panel de Control, seleccionamos Unistall or Change the Program, en Revit 2013.

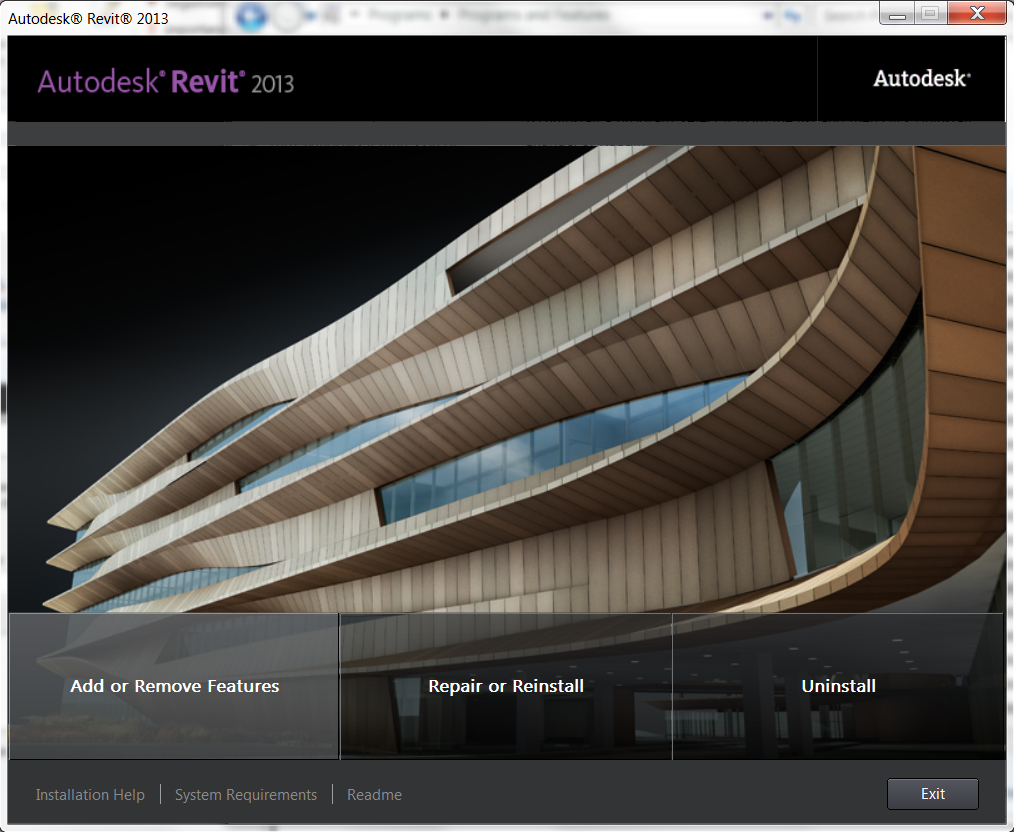

  • Autodesk nos abre una ventana, y debemos seleccionar el botón Add or Remove Feature.
  • Luego tildamos el Content Pack que deseamos. Para nuestro caso, el métrico.

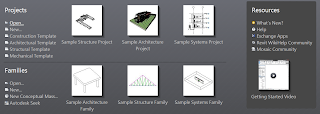

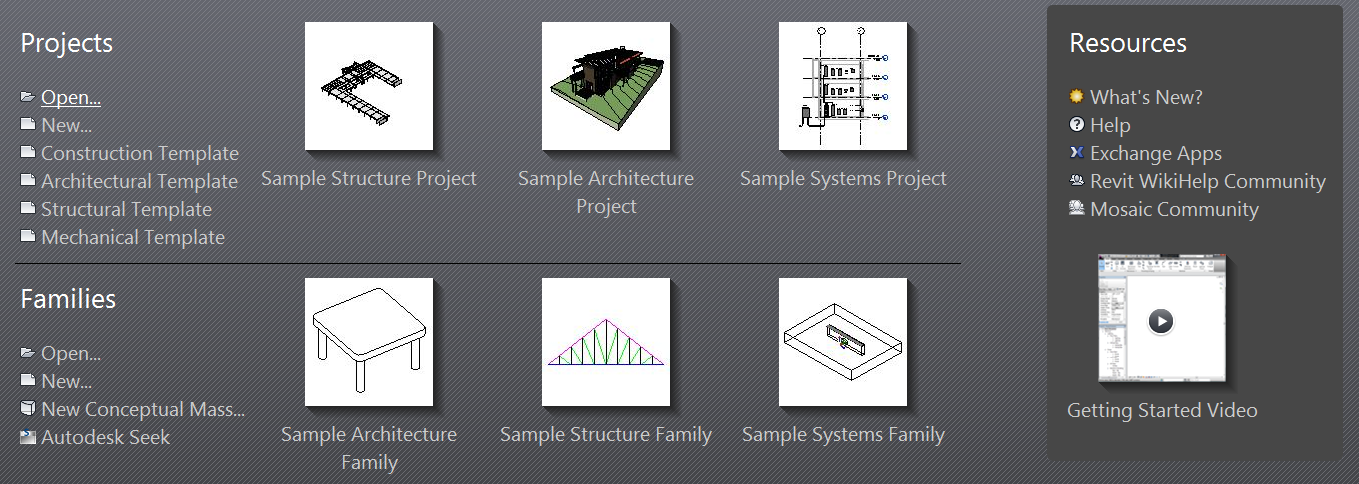

A partir de este momento, cuando abramos el Revit 2013 vamos a tener la posibilidad de acceder a las diferentes plantillas, de acuerdo a la especialidad que deseamos.







sábado, 18 de agosto de 2012


Introducción a las macros

Las macros de acciones se utilizan para automatizar tareas repetitivas grabando una serie de comandos y los valores indicados.
Los comandos y las entradas grabadas se guardan en una macro que tiene extensión ACTM.
Para poder trabajar con esta herramienta debemos acceder a la solapa Manage à Panel Action Recorder


La grabadora de acciones es un panel que contiene las herramientas que permiten grabar reproducir y modificar una macro de acciones.
A medida que se graba, se crea un árbol de acciones, en el que se puede modificar y suprimir nodos de acciones. Estos representan los comandos que se utilizan o los valores de entrada grabados.
Tras detener la grabación, los comandos y las entradas capturados se pueden guardar en un archivo de macro que posteriormente se puede reproducir.
Dentro de esta caja, también podemos colocar mensajes al usuario, detener alguna operación para que el usuario coloque algún dato necesario o indicar un punto base.
La grabadora, puede grabar la mayoría de los comandos que se utilizan en la línea de comandos y de los elementos de la interfaz del usuario.

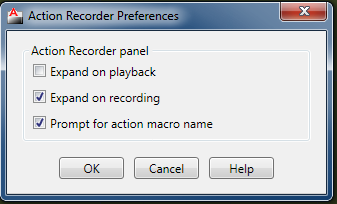

Configuración de las preferencias de uso

Dentro de la solapa Manage, en el Panel Action Recorder, seleccione el icono Preference  para abrir la siguiente caja de diálogo.


  • Expand on playback: Amplía el panel de las acciones de la macro, cuando ésta se está reproduciendo.
  • Expand on recording: Amplía el panel de las acciones de la macro, cuando se está grabando una macro.
  • Prompt for action macro name: Si esta opción esta tildada, cuando se detiene la grabación, solicitará el nombre de la macro, en caso contrario se utiliza el nombre por default.

Grabar una macro
Para grabar una macro, seleccione el botón Record desde el panel Action Recorder.

Durante la grabación, un círculo rojo se muestra junto al cursor en cruz, para indicar que la grabadora esta activa y que se está grabando.

Se graban los comandos y las entradas que se introducen en la línea de comando, a excepción de los comandos que abren o cierran archivos de dibujo.

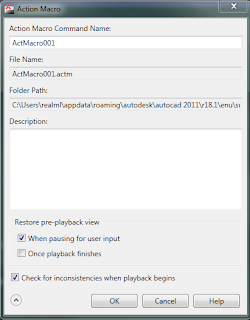

Una vez grabada la macro, tiene la opción de guardar o descartar la macro. Si la guarda, debe especificar un nombre y, de forma opcional, una descripción y los parámetros de reproducción de la macro.



Los parámetros de reproducción controlan si la vista previa a la reproducción de la macro de acciones se restituye cuando se realiza una solicitud de entrada de usuario – When pausing for user input, o cuando finaliza la reproducción- Once playback finishes.
Cuando se establece que la grabadora de acciones compruebe incoherencias –Check for inconsistencies when playback begins, ésta compara los parámetros del entorno de dibujo cuando se grabó la macro y los parámetros actuales del entorno de dibujo.

Por ejemplo, la grabadora de acciones comprueba el valor de la variable de sistema INSUNITS en el dibujo actual y el valor utilizado cuando se grabó la macro de acciones.
Si se encuentra una incoherencia, se puede continuar reproduciéndola o detener la reproducción. Si continúa reproduciendo la macro, ésta puede producir resultados inesperados.

Las macros se pueden combinar, o sea que puede reproducir una mientras graba otra macro. Lo que debemos tener en cuenta es que la macro que se va a ejecutar en el momento de la grabación se encuentre en una de las rutinas definidas por la variable ACTPATH o ACTRECPATH.

 Por ejemplo:    C:\Users\(usuario)\AppData\Roaming\Autodesk\AutoCAD 2011\R18.1\enu\support\Actions
Si la macro se encuentra en este lugar, sólo para reproducirla mientras está grabando, coloque el nombre de la macro en la línea de comando.

Cambio de ubicación de las macros

Dentro de la caja de dialogo de Opciones del AutoCAD, en la solapa Files, podemos configurar una nueva ubicación de las macros haciendo clic en el signo (+) que esta junto a Parámetros de la grabadora de Acciones – Action Recorder Settings.
Luego seleccione el signo (+) junto a la ubicación del archivo de grabación de acciones – Action Recording File Locations, y especifique la ruta de la carpeta donde guardará las macros.


Pasos a seguir para Grabar

  • En el ribbon, seleccione la solapa Manage, y dentro del Panel Action recorder, haga clic en el botón Record para grabar la macro.
  • Utilice los comandos y proporcione las entradas necesarias.
  • Una vez concluida, el primer icono cambio a STOP. Selecciónelo para parar la grabación.
  • En la caja de diálogo, escriba el nombre.
  • En caso de desearlo, puede escribir una descripción de la macro.
  • OK

Iconos de nodos de acción


Cuando se está grabando una macro, cada acción se representa mediante un nodo en el Árbol de acciones.
Para ayudar a determinar el tipo de acción se muestran iconos junto a cada uno de los nodos del Árbol de acciones. La siguiente tabla explica lo que representan cada uno de ellos:

Nombre del nodo de acción
Descripción
Espera entrada de Usuario
Indica que se realizará una pausa durante la  reproducción para solicitar una entrada de datos para la acción.
Mensaje del texto del Usuario
Se mostrará un mensaje de usuario para esta acción durante la reproducción.
Inserta un punto base
Durante la reproducción se solicitará que se indique un punto base para la acción.
Comando
Nodo que contiene todas las entradas grabadas para un comando.
Macro de acciones
Nodo de nivel superior que contiene todas las acciones asociadas a la macro de acciones actual.
Punto de coordenadas absolutas
Valor de coordenadas absolutas basado en el punto adquirido durante la grabación.
Punto de coordenadas relativas
Valor de coordenadas relativas basado en el valor de coordenadas anterior en la macro de acciones.
Interacción de solicitud/palabra
clave
Una interacción de solicitud/palabra clave. Este nodo de acción no se puede cambiar para solicitar una entrada de usuario.
Ángulo
Valor de ángulo.
Distancia
Valor de distancia.
Real (doble)
Valor de número real o doble.
Entero
Valor de número entero.
Cadena
Valor de cadena de texto.
Factor de escala
Valor de porcentaje de escala.
Color
Valor de color.
Resultados de selección
Conjunto de selección final utilizado por un comando. Contiene un nodo para cada selección de sub-objetos.
Selección de objeto creado
con macro
Selección que contiene solamente los objetos que se han creado dentro de la macro de acciones actual.
Uso de la selección previa
La selección existente será reemplazada por los objetos seleccionados antes del inicio de la reproducción para la macro de acciones.
Solicitud de entrada de usuario (selección)
Solicitud de una selección nueva.
Paletas de propiedades
Indica que se ha realizado un cambio con la paleta Propiedades o el panel Propiedades rápidas.
Propiedad
Se ha realizado un cambio de propiedad con la paleta Propiedades o el panel Propiedades rápidas.
Filtrado de objetos
Se aplicó una selección con un filtro de objetos mediante la paleta Propiedades o el panel Propiedades rápidas. Indica el tipo de filtro de objetos utilizado.
Diálogo modal
Durante la reproducción se mostrará un nodo que contiene el cuadro de diálogo grabado.
Cambio de vista (cambio de
observación)
Cambio de vista producido que no se realizó explícitamente mediante un comando o un cambio de coordenadas.
Cambio de SCP
Cambio de SCP que no se realizó explícitamente mediante un comando o un cambio de coordenadas.

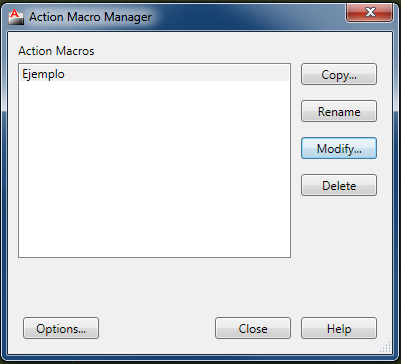

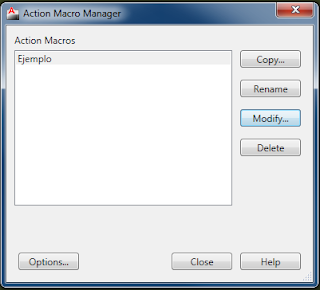

Administrador de Macros

Mediante el administrador de las macros, se puede:


Cambiar Nombre
Eliminar
Copiar
Modificar

Inserción de mensaje de Usuario

Se pueden insertar mensajes de usuario en una macro para proporcionar información o instrucciones específicas sobre cómo reproducir la macro.
El mensaje puede ser una descripción de lo que hace la macro de acciones o los parámetros necesarios para reproducirla. Se puede insertar tantos mensajes de usuario como desee; estos se pueden insertar antes o después de cualquier acción de la macro.
Cuando se muestre un mensaje, haga clic en Cerrar para continuar con la reproducción de la macro de acciones.

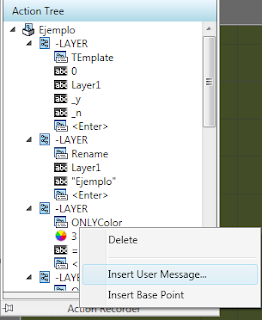

Para insertarlo se debe abrir el árbol de acciones, y con el botón derecho en un nodo selecciono Insertar mensaje de usuario – Insert User Message...



Entrada de Usuario


Durante la grabación se puede elegir un punto o proporcionar una entrada que no desee utilizar cada vez que se reproduzca la macro.
Puede cambiar el funcionamiento de un nodo de valor actual para que se detenga y solicite la entrada de datos durante la reproducción.
Un nodo de valor puede contener un punto adquirido, una cadena de texto, un número, una opción de comando o una selección de objetos.
Para insertar una entrada de dato, se debe seleccionar el nodo con el botón derecho y hacer clic en Espera entrada de usuario.



Coordenadas

Cuando se graba una macro, los valores de coordenadas se pueden representar como absolutos o relativos.
El valor almacenado para todos los valores de coordenadas grabados es absoluto, pero puede cambiar entre absoluto o relativo.

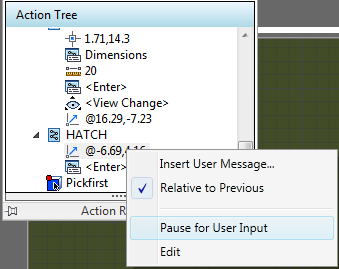

Haga clic con el botón derecho en un nodo de valor de coordenada y seleccione Relativo a anterior – Relative to Previous.


Para cambiar todos los valores de coordenadas de absolutos a relativos, haga clic con el botón derecho del mouse en el nodo superior, y seleccione todos los puntos son relativos – All points are Relative.


Al insertar un punto base, se establece como coordenada absoluta, y los puntos que siguen serán relativos a este. Puede indicar en la reproducción que va a insertar un punto base, seleccionando con el botón derecho del mouse el nodo, y tildando la opción Insertar un punto base – Insert Base Point.

Designación de objetos

Se puede controlar el método de designación de objetos que se utilizarán en una macro, por medio de unas de estas opciones:

  • Usar designación de primer conjunto: Utiliza los objetos seleccionados, antes del inicio de la macro.

Para esto seleccione con el botón derecho del mouse el nodo de selección y active la opción Usar Designación de Primer conjunto – Use Pick FIrst Set.

  • Espera entrada de Usurio: Solicita un conjunto de selección

Para detener la reproducción y solicitar la selección,  en el nodo de selección, con el botón derecho del mouse seleccione Espera entrada de Usuario-Pause for User Input.



  • Selección de objetos creados con la macro: Designa todos los objetos creados desde el inicio de la macro.

Para activar o desactivar el uso de la selección creada con la macro, haga clic con el botón derecho en el nodo de selección y active la opción Selección de objetos creados con macro – Macro-created object Selection.


Nota:

La grabadora se ha diseñado para ser intuitiva, y permitir que el usuario cree comandos personalizados que pueden reducir el número de acciones requeridas para realizar una tarea repetitiva.
Se deben tener en cuenta que, aunque graba muchos comandos, hay algunos que no lo hacen.

miércoles, 28 de marzo de 2012

Revit 2013

Ya tenemos las novedades de Revit 2013!


De a poco desarrollaré las nuevas funciones.


Para ir viendo  http://usa.autodesk.com/revit/

sábado, 14 de enero de 2012

Revit 2012 - Exportar a Formato CAD - Parte II

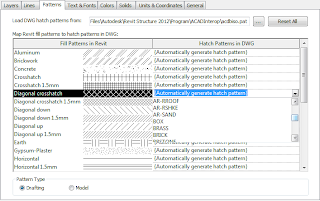

Mapeo de patrones para exportación DWG/DXF

En la solapa Patterns, puede mapear patrones de relleno de Revit a patrones de sombreado específicos en el archivo DWG según se requiera.

Por defecto, todos los patrones de relleno de Revit que aparecen en la tabla de mapeo tendrán sus correspondientes patrones de sombreado DWG generados automáticamente al exportar. Cada uno de esos patrones de sombreado coincidirá exactamente con el patrón de relleno de Revit correspondiente. Si desea mapear un patrón de relleno a un patrón de sombreado DWG específico del archivo .pat cargado actualmente, deberá seguir los pasos que se utilizaron para cargar una línea.

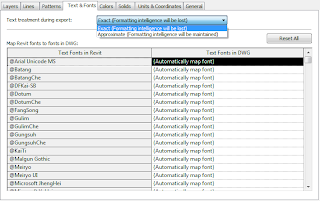

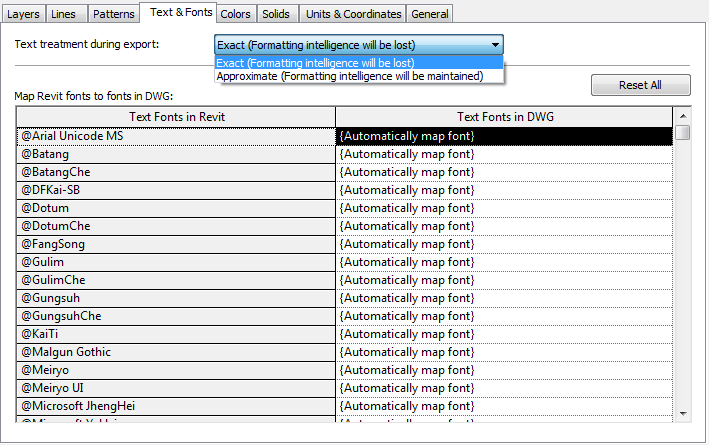

Tratamiento de texto para exportación DWG/DXF

En la ficha Text & Fonts, puede especificar el grado de fidelidad visual que se debe mantener al exportar. También puede mapear tipos de letra de Revit a determinados tipos de letra DWG/DXF según sea necesario.



Especificación de la fidelidad visual
En la lista desplegable Tratamiento de texto durante la exportación, seleccione una de las siguientes opciones:

• Exact (Formatting inteligence will be lost)/ Exacto (Se perderán datos de formato). El texto exportado tendrá un aspecto exactamente igual que en Revit (ajuste de línea exacto). Pero si el texto incluye viñetas o listas numeradas, la función del párrafo se pierde al exportar. Al pulsar Intro en un párrafo con formato, no se restablecerá el formato.

• Approximate (Formating intelligence will be maintained)/ Aproximado (Se mantendrán datos de formato). Si el texto exportado incluye viñetas o listas numeradas, la función del párrafo se mantendrá al editar el texto. Al pulsar Intro en un párrafo con formato, se restablecerá el formato. Sin embargo, el aspecto visual del texto puede ser distinto del original, tanto si la nota contiene una lista como si no (es decir, el ajuste de texto puede variar).



Mapeo de tipos de letra de Revit a tipos de letra de DWG/DXF

Por defecto, todos los tipos de letra de Revit que aparecen en la tabla de mapeo tienen un valor de {Automatically map Font/ Mapear tipo de letra automáticamente} en la columna Tipos de letra de texto en DWG, lo que significa que el tipo de letra de Revit se mantendrá en el archivo exportado. Si desea mapear un tipo de letra de Revit a un determinado tipo de letra de DWG, haga clic en el valor correspondiente en la columna Text Font in DWG/ Tipos de letra de texto en DWG y seleccione el tipo de letra deseado en la lista desplegable.



Colores para exportación DWG/DXF

En la solapa Colors, seleccione una de las opciones siguientes para especificar cómo exportar los colores a los archivos DWG o DXF:



Index Color (255 colors)/ Color de índice (255 colores). Para los colores que se establecen por categoría, se usarán los colores indexados especificados en la solapa Layers. Cuando los colores no se establecen por categorías y la modificación se conserva en la exportación, Revit usa la coincidencia más cercana encontrada entre los 255 colores indexados. Por ello, puede que no se obtenga una coincidencia exacta con los colores RGB y Pantone®.



True Color (RGB values)/ Color verdadero (valores RGB). Utiliza el valor RGB de Revit para los parámetros ByLayer/ PorCapa y ByEntity/ PorEntidad, en lugar del color indexado de la solapa Layers. Por ejemplo, al exportar colores de relleno de habitaciones (o espacios), los colores del archivo exportado son exactamente los mismos que los del archivo original.



Sólidos para exportación DWG/DXF

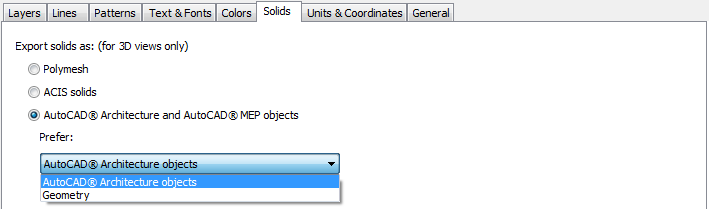

En la solapa Solids, puede elegir una de las opciones descritas a continuación para especificar cómo se debe exportar geometría sólida de vistas 3D.



Polymesh/ Exportar como malla poligonal. Exporta como mallas poligonales toda la geometría visible de Revit. Una malla poligonal es una forma 3D que se compone de varios polígonos unidos. Por ejemplo, un cubo de malla poligonal se compone de seis superficies cuadradas que se unen para formar la forma de cubo. Es lo que se denomina geometría basada en caras.



ACIS Solids/ Exportar como sólidos ACIS. ACIS es una tecnología de modelado de sólidos. Por ejemplo, ACIS representa un cubo como un objeto único o una forma con 6 caras. Cualquier elemento que ya sea una malla poligonal (por ejemplo, superficies topográficas y símbolos de importación que contengan mallas poligonales) seguirá siendo una malla poligonal.



AutoCAD® Architecture and AutoCAD® MEP Objects/ Exportar como objetos de AutoCAD® Architecture y AutoCAD® MEP. Cuando esta opción está seleccionada, se puede seleccionar el tipo de objetos en la lista desplegable Prefer/ Preferido:

La geometría siempre se exporta a SAT como sólidos ACIS. La geometría siempre se exporta a DGN como mallas poligonales.



Unidades y coordenadas de exportación DWG/DXF



En la solapa Units & Coordinates, se puede configurar los parámetros siguientes para la exportación seleccionada:



• One DWG Unit is/ Una unidad DWG: en los proyectos imperiales, la unidad por defecto son las pulgadas. En los proyectos métricos, la unidad por defecto son los metros.



• Coordinates system basis/ Sistema de coordenadas: seleccione una de las siguientes opciones para indicar si el archivo exportado debe usar las coordenadas internas del proyecto de Revit o coordenadas compartidas con otros modelos vinculados.



Coordenadas Internas de proyecto: Utilice esta opción cuando el proyecto de Revit sea un proyecto independiente no vinculado a otros modelos, o cuando su posición particular no sea relevante para el uso que se va a dar al archivo exportado.



Compartidas: Define el origen (0,0,0) del archivo exportado en una posición compartida del proyecto de Revit. Toda la geometría se exporta en relación con las coordenadas compartidas. Utilice esta opción si desea mantener la posición específica del proyecto que se exporta.



Opciones generales de Exportación DWG/DXF

En la solapa General, puede configurar opciones bajo los siguientes encabezamientos:


Room and area boundaries/ Contornos de habitación y área

Seleccione la opción Export rooms and areas as polylines/Exportar habitaciones y áreas como polilíneas si desea exportar habitaciones y áreas a un archivo DWG o DXF como polilíneas cerradas.


• Las polilíneas de área solo se generan a partir de vistas de plano de área.


• Las polilíneas de habitación se generan únicamente a partir de vistas de plano de planta o vistas de plano de techo.


En el caso de las habitaciones, las polilíneas exportadas coinciden con los contornos de habitación en Revit. Los contornos de habitación se exportan a una sola capa, que está desactivada por defecto en el archivo DWG. Las polilíneas incluyen información de datos extendidos (XDATA) de los contornos de habitación: Nombre, Número, Ocupación, Ocupante, Departamento y Comentarios.

En el caso de las áreas, también incluyen la información siguiente de los contornos de área: Nombre y Comentarios.

Estas funciones de área y habitación están destinadas principalmente a usuarios de Revit Architecture y Revit MEP.


Non-plottables Layers/ Capas no trazables

Seleccione la opción Make Layers Containing the following text not plottable/ Hacer no trazables capas que contienen este texto para marcar como no trazables las capas cuyos nombres contengan el texto especificado. Observe que el cuadro de texto está desactivado si la opción está desactivada.


Default export options/ Opciones de exportación por defecto

Si desea que los vínculos de Revit o DWG del proyecto se exporten a un solo archivo (no a varios que tengan referencias entre sí), asegúrese de que está desactivada la opción Export views on sheets and links as external references/ Exportación de vistas en planos y vínculos como referencias externas. Este parámetro establece la opción por defecto en el cuadro de diálogo Exportar formatos CAD al exportar utilizando esta configuración.

Para el parámetro Exportar a formato de archivo, seleccione el formato de AutoCAD en la lista desplegable. El formato seleccionado será el formato por defecto mostrado en el cuadro de diálogo Exportar formatos CAD cuando exporte utilizando esta configuración.

Cuando la opción seleccionada es el formato de AutoCAD 2000, los nombres de capa tienen un límite de 32 caracteres. Revit trunca automáticamente nombres más largos, manteniendo los primeros 15 caracteres y los 15 últimos, separados por el signo de subrayado (_), y un sufijo con un carácter numérico único.

Proceso de exportación
Una vez configurada todas las solapas, damos OK y seguimos configurando la salida de los archivos a DWG.

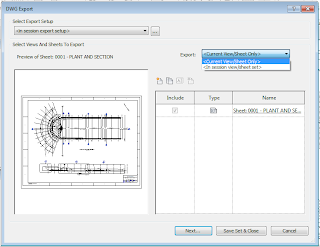

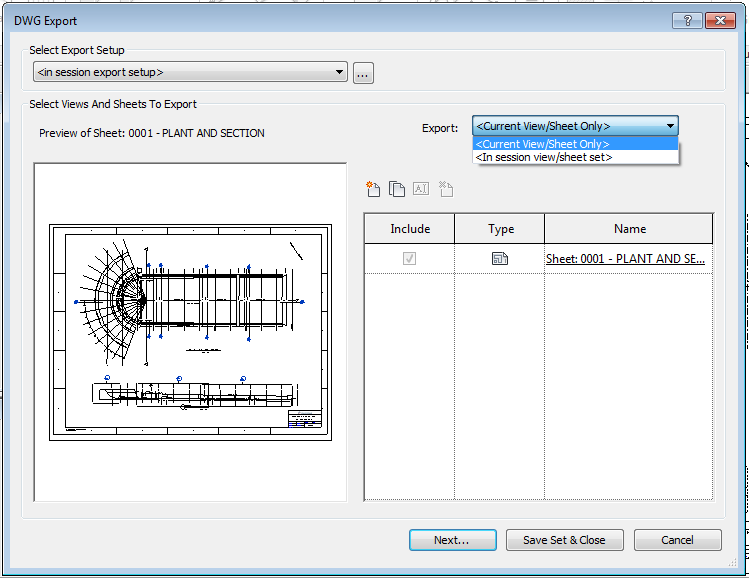

  •          En el cuadro de diálogo Configuración de exportación DWG (o DXF), especifique las vistas y los planos que exportar al archivo DWG o DXF. Para exportar
o    Una sola vista, seleccione la opción Current View/ Sheet only
o    Varias vistas y planos, seleccione In sesión view/ sheet set

  •          Si tiene todo listo para la exportación, haga clic en Next…. También puede hacer clic en Save Set & Close, para guardar la configuración de exportación actual y cerrar el cuadro de diálogo sin exportar.

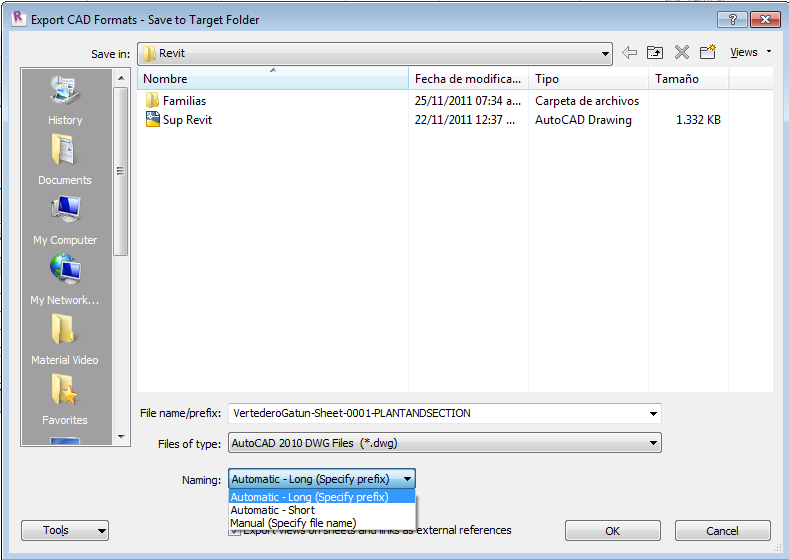

  •          En el cuadro de diálogo Export CAD Format, acceda a la carpeta de destino de los archivos exportados.
  •          Para Tipo de archivos, seleccione una versión de AutoCAD para el archivo DWG/DXF exportado. El valor por defecto de esta opción se especifica en la solapa General, de las configuraciones vistas anteriormente

Cuando la opción seleccionada es AutoCAD 2010 DWG Files (*.dwg) o AutoCAD 2010 DXF Files (*.dxf), los nombres de los layers tienen una limitación de 32 caracteres. Revit trunca automáticamente nombres más largos, manteniendo los primeros 15 caracteres y los 15 últimos, separados por el signo de subrayado (_), y un sufijo con un carácter numérico único.
  1.         En Naming, seleccione una opción para el nombre de archivo generado automáticamente.
  •    Automatic – Long (Specify prefix)/ Automático - Largo (especificar prefijo). Añada manualmente un prefijo en el cuadro Nombre/prefijo de archivo o acepte el establecido por defecto, que emplea el formato:
nombre de proyecto-tipo de vista-nombre de vista
  •          Automatic – Short/ Automático - Corto. Revit determina el nombre automáticamente y añade un prefijo al nombre de archivo de la vista activa o de varias vistas y planos. El formato es:
nombre de plano o vista de Revit: tipo de plano-nombre de vista
  •    Manual (Specify file name)/ Manual (especificar nombre de archivo). Introduzca manualmente todo el nombre de archivo.
Si exporta varios archivos, en Nombre de archivo especifique un prefijo común para los archivos exportados. Por ejemplo, si está exportando el plano de planta de nivel 1 y las vistas de alzado norte a archivos DWG y especifica el prefijo Casa rural, los nombres de los archivos exportados serán Casa rural Alzado norte.dwg y Casa rural Plano de planta Nivel 1.dwg.

       2.    Si desea que los vínculos de Revit o DWG del proyecto se exporten a un solo archivo (no a varios que tengan referencias entre sí), asegúrese de que está desactivada la opción Xref views on sheets/ Exportación de vistas en planos y vínculos como referencias externas. El valor por defecto de esta opción se especifica en la solap General vista anteriormente
       3.    Haga clic en Aceptar.

Revit exporta las vistas y los planos seleccionados a archivos DWG y los coloca en la carpeta de destino.
Al exportar una vista 3D a un archivo DWG o DXF, los colores se gestionan del modo siguiente:
  •          Colores de borde: se ignoran en la exportación, ya que no se modelizan en AutoCAD. Esto producirá vistas sombreadas/realistas (sin modificaciones de borde para todo el modelo).
  •      Colores de fase: al exportar se mantienen las modificaciones de color en rellenos sólidos pero no en patrones.
Al exportar una vista 2D a un archivo DWG, las líneas reciben el tratamiento siguiente:
  •          Si se solapan dos líneas en el dibujo, se conserva la de mayor grosor. La línea más fina se acorta o se elimina.
  •          Si una línea gruesa es más corta que una fina y tanto su punto inicial como el final se encuentran en la línea fina, no se produce ninguna acción.
  •          Si se solapan dos líneas colineales con los mismos parámetros visuales, se fusionan en una sola.
  •          Cuando los muros se convierten en líneas en un archivo DWG, no se crean líneas colineales cortas.
Opciones de exportación por defecto
Si desea que los vínculos de Revit o DWG del proyecto se exporten a un solo archivo (no a varios que tengan referencias entre sí), asegúrese de que está desactivada la opción de exportación de vistas en planos y vínculos como referencias externas. Este parámetro establece la opción por defecto en el cuadro de diálogo Exportar formatos CAD al exportar utilizando esta configuración.

Para el parámetro Exportar a formato de archivo, seleccione el formato de AutoCAD en la lista desplegable. El formato seleccionado será el formato por defecto mostrado en el cuadro de diálogo Exportar formatos CAD cuando exporte utilizando esta configuración.
