Conexiones Estructurales


Al diseñar un modelo estructural, las conexiones dependen de muchos factores, más allá de la finalidad de la unión.

La información con la que podemos contar es la siguiente:
  •          Tipo de Conexión
  •          Geometría detallada
  •          Fuerza y datos analíticos
  •          Materiales
  •          Identificación del fabricante


Nota: Si no ha instalado el complemento de Conexión Estructural desde la suscripción, sólo tendrá disponible, una conexión genérica simbólica.

Conexión Genérica


Es una representación simbólica de la conexión de acero, muestra los elementos unidos y conectados como círculos con segmentos de línea que irradian hacia los elementos conectados.


En algunos casos se necesita identificar un elemento primario, para crear correctamente la conexión.
Para asignarlos, sólo se debe hacer clic en uno de los círculos de control, y este queda relleno. En este caso el elemento primario es la columna.

Colocar una conexión Estructural


Se debe seleccionar de la pestaña Structure, Panel Connection


  •          En el área de dibujo, selecciona los elementos que desea conectar, por medio de la tecla CTRL para seleccionar más de uno.
  •          En la paleta de propiedades, seleccione una de las conexiones del selector de Type.



NOTA: Para poder tenerlas disponibles en la lista de Type las conexiones, primero las debería haber cargado, desde la Configuración de Conexión, Connection Settings, que es la flecha que se encuentra en el panel Connection.



Puede especificar qué tipo de conexión estructural necesita para cargarla en el proyecto.



Modificar Parámetro Estructural

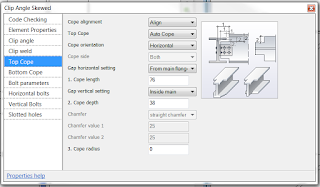

Puede seleccionar un ejemplar y modificar sus parámetros, geometría, información de análisis; siempre que no sea una conexión genérica.


Cosas a considerar

Hay que tener en cuenta que para utilizar las conexiones, sólo se deben utilizar las familias estructurales AISC, que las encontras dentro de la carpeta Structural Columns/ Framing; en la subcarpetas Steel. Con las demás familias sólo te crea una conexión genérica.

Además hay que activar dentro de las visibilidades gráficas las conexiones (Structural Connections), ya que vienen oculta, y tenes que tener en cuenta también el nivel de detalle de visualización de la vista.
