sábado, 28 de febrero de 2009

AutoCAD Revit Architecture 2010


Autodesk®, presento a la prensa el AutoCAD® Revit® Architecture 2010, el programa de modelado arquitectónico, que trabaja del modo en que pensamos.

Novedades de la versión

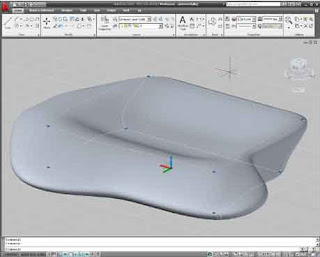

Diseño Conceptual

  • Modelado de formas más flexibles e intuitivas
  • Editor de familias de masa nuevo: la generación de forma es más rápida y fácil. Podrá disponer de las herramientas conocidas: extrusion, revolve, sweep, blend; pero también con la opción Crear Forma. Se basa en la selección de perfiles y un camino (path). Si existen varias opciones, Revit creará una alternativa y proporcionará opciones alternativas que puede escoger.
  • Dibujará fácilmente polilíneas 3D, en un ambiente de manipulación mejorado 3D. Contará con puntos de control que podrá arrastrar en cualquier dirección utilizando coordenadas locales y globales.
  • Las herramientas como añadir borde o insertar perfiles, proporcionará modos simples y exactos de modificar las formas en un sentido más escultural. El Modelado Conceptual será mucho más fácil, mucho más fluido.
  • Detección automática de los planos de trabajo


Interface
  • Ribbon: Se encuentra en la parte superior de la ventana de aplicación y sustituye los menús, barra de tareas y la barra de diseño. El resultado es utilizar menos tiempo en averiguar menús y barra de tareas y conseguir más tiempo modelando
    El ribbon está organizado en una colección de etiquetas, que representan los diferentes procesos laborales: creación, anotación, colaboración.
    Cada etiqueta contiene una serie de paneles, que agrupa una serie de herramientas.
    Ahora todos los productos de Autodesk® implementaron el Ribbon, teniendo una interfaz en común que ayuda a los que emigran de AutoCAD®
  • Menú de Aplicaciones: En la esquina superior izquierda, encontrará el nuevo menú; que proporciona un acceso más a las operaciones relacionadas con el proyecto, como guardar, imprimir, exportar, publicar.
  • Barra de Herramienta de Acceso rápido: Permite personalizarla y colocar las herramientas más comunes (Guarda, abrir, imprimir).
Performance
  • 64 Bits, el Revit® Architecture 2010 funciona en Windows® XP x64 Pro y Windows Vista® 64-bit ; dando la posibilidad de modelar modelos más complejos y grandes con mejor rendimiento.
  • Aprovecha toda la Ram de su computadora
  • Exportar a AutoCAD® Civil 3D: Podrá exportar sus proyecto, con el nuevo formato de intercambio .adsk. Mediante una nueva caja de diálogo, podrá repasar la información del modelo, antes de generar la exportación.
  • Importar modelos desde Autodesk® Inventor®: Éste publicará una versión simplificada del modelo original, ya que Revit® no requiere del mismo nivel de detalle. El archivo de Inventor exportado es inteligente, los datos paramétricos son conservados.
La versión 2010 de AutoCAD Revit Architecture, ofrece mejoras en la interfaz del usuario, proporciona herramientas totalmente destacadas para el diseño conceptual, y permite intercambiar la información más fácilmente y sólidamente con todos los equipos de diseño de las diferentes áreas.
Esperemos pronto tenerlo en Argentina.

jueves, 26 de febrero de 2009

Revit - Familia de Columna de Luz-Parte II

Siguiendo con el ejercicio anterior, va a terminar la columna de luz
En la visualización en planta va a dibujar la columna



  • Solid Form --> Solid Extrusion

  • Dibujo un círculo con radio 100

  • Seleccione Extrusion Properties

  • En Extrusion End, seleccione el botón de la izquierda, y de la lista indique Alt Sup

  • En Extrusion Start, seleccione el mismo botón y de la lista Alt Base



  • En Material, cree un material nuevo --> Aluminio




  • Finish Sketch

  • Vaya a una vista 3D y cambie, desde Family types, las distintas tipologías para ver si los elementos se adaptan a los cambios de altura

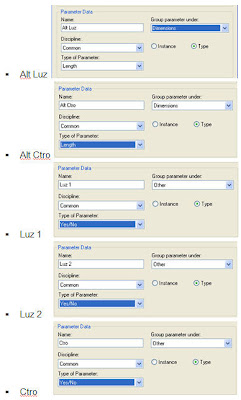

  • Va a crear 4 parámetros más

  • En este paso agregará las fórmulas para calcular alguno valores de parámetros en forma automática

  • Alt Ctro = Alt Sup / 2

  • Dentro de la misma ventana en la categoría Others, colocamos las siguientes fórmulas y destildamos lo que corresponda



  • En Altura Luz, va a indicar un condicional dentro de otro para que calcule automáticamente la altura de la posición del brazo con la luz
    · = if(AltSup>6000mm,AltSup-1200mm,if(AltSup<4500mm,alt>


  • Esto implica
    If ( Condicional 1, Verdadero1 , Falso 1 )
    If (Condicional 2 , Verdadero 2, Falso 2 )

  • Guarde el archivo

  • En este archivo va a cargar las 3 familias que realizó anteriormente, los dos anillos y el brazo de la luz

  • File --> Load from Library --> Load Family

  • Seleccione los 3 archivos

  • Seleccione de la barra de diseño --> Component

  • En vista en Top, coloco el anillo Sup, en el centro de la columna

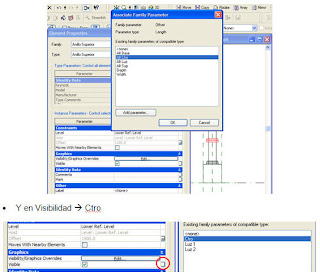

  • En una vista izquierda, seleccione el anillo, y en sus propiedades, seleccione el botón a la izquierda del Offset, y de la lista = Alt Base



  • Copie el mismo anillo más arriba

  • Seleccione el anillo, y en sus propiedades, en offset, Alt Ctro



  • Y en Visibilidad --> Ctro

  • En Pta, seleccione en Component, el Anillo Inferior y ubíquelo en el centro de la columna

  • En sus propiedades, en Offset, seleccione Alt Sup

  • Copie el mismo, más hacia abajo

  • En sus propiedades, en Offset, Seleccione Alt Ctro

  • En Visibilidad --> Ctro




  • En component, seleccione Brazo Luz

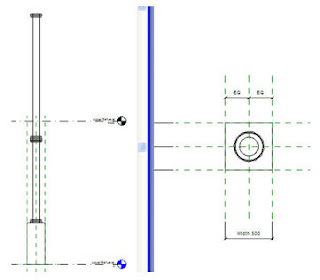

  • Ubique la luz, como en el gráfico


    • Con el comando mirror, cree la otra luz, y rote con copia, para que queden luego 4 luces

    • Seleccione las 4 luces, y en las propiedades, en Offset --> Alt Luz



    • En vista 3D seleccione la luz de frente y de atrás, en sus propiedades, seleccione el botón de la izquierda, y marque Luz 1



    • Seleccione luego la luz de la izquierda y la de la derecha, y en sus propiedades, coloque Luz 2

    • Seleccione los otros dos brazos de luces, y en Visible, colóquele --> Luz 2

    • Grabe el archivo

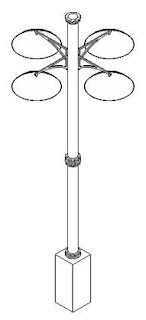

    • Carguelo a un proyecto, y varie las distintas tipologías, para ver la ubicación de los brazos de luces y anillos

    martes, 24 de febrero de 2009

    Revit - Familia de Columna de Luz- Part I

    A pedido de varios alumnos, voy a subir una familia que he traducido del libro "Mastering Revit Architecture"; que ejemplifica varios aspectos técnicos en la creación de una familia.

    Este ejemplo, es una columna de luz con 3 alturas diferentes y de acuerdo a ésta, la posibilidad de utilizar 2 o 4 luces. Se parametrizarán diferentes elementos , y además se trabajará con condicionales.

    Dibujo anillo Superior

    • File New Family --> Generic Model.rft
    • En elevación Left
    • Solid Form --> Solid Revolve
    • Dibujo el perfil
    • Indico el Axis

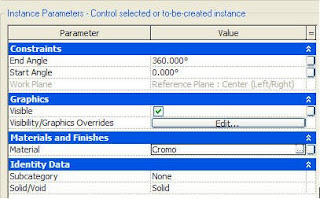

    • En las propiedades de extrusión, verifique el Start Angle 0° y el End Angle 360°

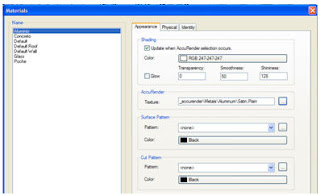

    • En Material, seleccione el botón con tres puntos, duplique el material por default y cree uno nuevo llamado Cromo
    • Finish Sketch
    • Grabe el archive como Anillo Superior

    • En la vista Left
    • Haga un Mirror sin la opción COPY tildada del anillo y grabe el archivo como Anillo Inferior

    Brazo Luz
    • Borre todo lo que hay en el archivo o comience una nueva familia con el template Generic Model.rft
    • Active la vista LEFT
    • Solid Form --> Solid Extrusion

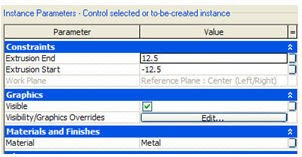

    • En extrusión Properties, verifique el arranque y fin de la extrusión
    • Start Extrusion= -12.5
    • End Extrusion= 12.5
    • Material= Cree un material nuevo, llamado Metal negro
    • Dibujo el perfil


    Finish Sketch
    Pantalla Luz
    Siguiendo el mismo archivo
    • En la elevación Left

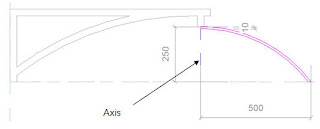

    • Solid Form --> Solid Revolve
    • Marque el Axis
    • Dibuje el perfil

    • En propiedades, seleccione el material Glass
    • Finish Sketch
    • Grabe el archivo como Brazo con Luz

    Columna

    • File -->New --> Family
    • Seleccione el Template --> Column.rft
    • Solid Form --> Solid Extrusion

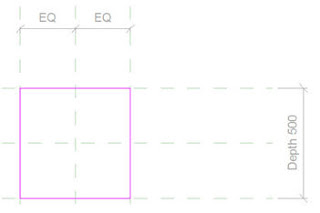

    • Dibuje un rectángulo que coincida con las intersecciones de los ejes exteriores
    • Colóquele un material

    • Finish Sketch
    • Seleccione el botón de la Barra de Diseño --> Family Type
    • Seleccione el botón Add en Parameters , y colóquele las siguientes propiedades.
      § Name= Alt Sup
      § Group= Dimensions
      § Discipline= Common
      § Type of Parameter= Length
    • Cree otro parámetro, con Name= Alt Base; y el resto de los parámetros iguales al anterior

    • La altura de la base, se va a sacar en forma automática, de acuerdo a la Alt Sup, siendo la sexta parte de esta. Para eso, en la misma ventana Family Type, tipee en la celda Formula de Alt Base la siguiente expresión = Alt Sup / 6
    • Debe estar escrito el parámetro tal cual se creo, ya que sino va a saltar error. Es sensible a las mayúsculas y minúsculas

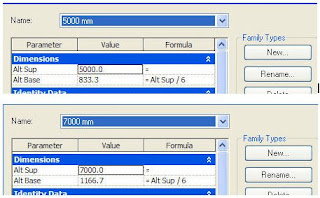

    • Va a crear 3 tipologías de esta Columna de diferentes medidas
    • Seleccione el botón New, dentro de Families Type
    • En nombre escriba 3000
    • Modifque la Alt Sup = 3000 (Verifique con que unidades de dibujo esta trabajando, por default esta seteado mm, pero si lo modificó a metros, debería colocar 3.00m)

    • Cree otra tipología a 5000 mm; y otra a 7000 mm; y modifique las alturas de acuerdo a la tipología activa

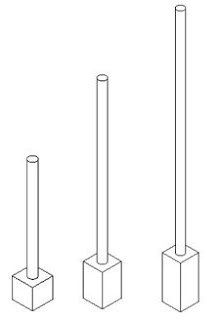

    • Verifique que la altura base cambia automáticamente

    • Cierre la ventana con OK

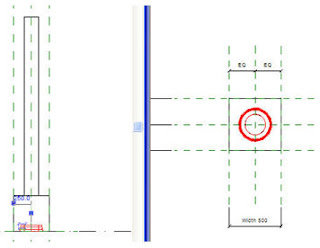

    • Seleccione la base que dibujo, y active el botón Edit de la barra de opciones
    • En Extrusion Properties, seleccione el botón que está a la derecha, y de la lista seleccione Alt Base
    • De esta manera, está definiendo que la altura de la extrusión de la base que dibujo, se va a asociar con el parámetro Altura Base, que va a ser una sexta parte de la Altura Superior. Este valor va a cambiar en cada tipología

    • OK
    • Finish Sketch
    Esta es la primera parte del tutorial, la segunda entrega, se verá el armado de la columna con un condicional y parámetros de visibilidad

    domingo, 22 de febrero de 2009

    Revit - Familias Verticales

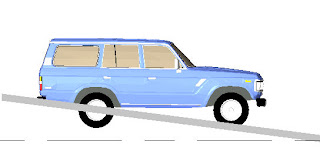

    A veces sucede, que quiere colocar un auto sobre un suelo inclinado, y este no sigue la pendiente.

    Cuál es la solución?

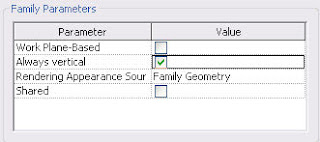

    1. En el editor de familias del componente, en este caso el auto, haga clic en el menú Configuración (Setting)à Parámetros y categoría de familia (Family Category and Parameters)

    2. Destilde la casilla de verificación Siempre Vertical ( Always Vertical)
  • Acepte la ventana y cargue nuevamente la familia al proyecto y actualícela
  • NOTA: Esta opción sólo pertenece a familias hospedadas en superficies de muros, suelos, techos, cubiertas y solares. El parámetro Siempre vertical no se aplica a las familias creadas en plantillas que no se basan en anfitrión.

    jueves, 19 de febrero de 2009

    Bim y AutoCAD

    En la página de Cadalyst, en el siguiente link , subieron un documento donde se explica la relación de AutoCAD – BIM cedido por Autodesk

    Les transcribo a continuación, algunos de los conceptos de este artículo:

    AutoCAD fue presentado en 1982, y hasta el día de hoy se lo utiliza para el diseño y documentación. Es el soft comúnmente usado dentro de la industria de la construcción. El formato de archivo natal de AutoCAD es el DWG y es el más popular para compartir datos de CAD.
    Es por esto, que los equipos que trabajan con plataforma BIM, usen AutoCAD en algunos procesos:

    • Para modelar un proyecto en Revit, cuando el anteproyecto fue iniciado en CAD

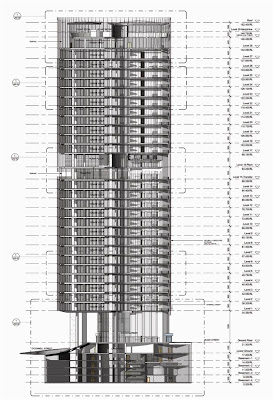

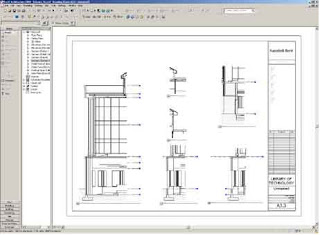

    • Para reutilizar bibliotecas de dibujos , como detalles constructivos

    • Para entregar la documentación final de un proyecto, dada las exigencias de un contratista o cliente que use el AutoCAD

    El diseño creado con la plataforma BIM, es exportado a AutoCAD y luego se lo levanta como referencia externa, por ejemplo, para crear detalles. De esta manera, los detalles creados en AutoCAD, están todavía basados en el modelo de Revit.

    Una vez que los dibujos están completos, son importados y vinculados en Revit. Esto asegura que si en AutoCAD se modifica algo, se actualiza la documentación en Revit.

    Muchas firmas también usan al AutoCAD en la fase de diseño conceptual y luego importan los bosquejos de 2D resultantes o modelos de 3D a Revit como la base para el diseño.



    El Proceso laboral Típico Revit / AutoCAD se describe en los pasos siguientes:

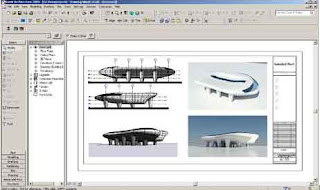

    • Importe el archivo de AutoCAD en Revit, para utilizar la geometría como punto de partida desde un anteproyecto de CAD.

    • Realice el modelado del proyecto en Revit. Determine sobre que detalles utilizará la biblioteca de AutoCAD que tiene, y qué láminas necesitará trabajar en CAD por sus asesores. Una vez que esto está determinado, cree las vistas en Revit.

    • Exporte los dibujos necesarios a AutoCAD en formato DWG.

    • Cuando termine los dibujos de CAD, vincule estos en las vistas correspondientes en Revit


    En Resumen, la combinación de la plataforma Revit y AutoCAD representa una solución pragmática, probada en producción para el diseño y la documentación.


    La interoperabilidad entre estas plataformas, permite a las empresas, aprovechar los datos realizados en AutoCAD y trabajar con el personal entrenado que comprendió también las ventajas del BIM.

    martes, 17 de febrero de 2009

    Revit Structure 2009

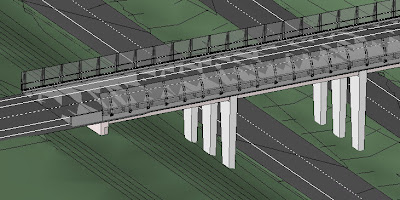

    Bridge Toolkit

    Aquellos usuarios que tienen la suscripción activa, ya pueden bajar las herramientas para construcción de puentes para Revit Structure.
    Encontrará familias, y dos Datasets con todos los archivos necesario para poder construir dos proyectos ejemplos.
