martes, 19 de enero de 2010

Autodesk - Project Butterfly

Butterfly Project es una nueva tecnología de Autodesk que permite a los usuarios de AutoCAD ® editar y dibujar archivos de AutoCAD a través de un navegador Web, cualquiera sea.
Butterfly Project proporciona características que ayudan a acelerar y mejorar el proceso de diseño, reduciendo la brecha entre usted y la gente que trabaja.

Éstas son sólo algunas cosas que hace:
Edición y acceso: Con Proyecto Butterfly los dibujos de AutoCAD están disponibles para usted desde cualquier lugar. Usted puede abrirlos o incluso editarlos desde cualquier computadora, utilizando sólo un navegador Web. El editor de proyectos es fáciles de usar, usted puede descargar los dibujos de nuevo a su equipo después de realizar cambios en ellos.
Compartir: Puede hacer que sus colegas, clientes o amigos puedan ver o editar sus dibujos en línea, enviando una invitación. Al igual que usted, podrán abrirlos en su navegador, de modo que no necesita software de CAD o los archivos de dibujo. De hecho, ni siquiera necesita tener una cuenta en este projecto, y son como huéspedes en su dibujo. Cualquier cambio de los destinatarios se aplica directamente, por lo que no tiene que administrar múltiples archivos y versiones diferentes.
Reuniones: invitar a otras personas a una reunión en línea, donde ambas partes discutan y modifiquen el dibujo en tiempo real; y ambas partes pueden modificar el dibujo de forma simultánea. Se puede controlar si los participantes pueden modificar el dibujo o sólo verlo, mediante el establecimiento de permisos. Los participantes no necesitan una cuenta de mariposa o de cualquier software.

Inicio

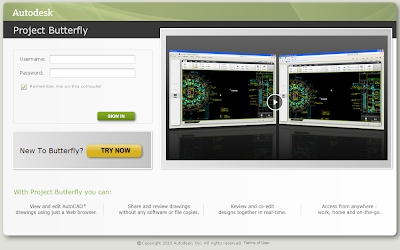

Acceda a butterfly.labs.autodesk.com y haga clic en Try now/ Iniciar ahora


Invitar a colegas y clientes
Para invitar a colegas y clientes a probar Butterfly Project, utilice el enlace Invite/Invitar, en la esquina superior derecha de la aplicación para probar el uso de la aplicación de forma gratuita.


Aplicaciones compatibles

Soporta los formatos de archivos de AutoCAD 2010, AutoCAD 2007, AutoCAD 2004. También soporta formato JPG, PNG, GIF, CTB, STB, SHX, TTF.
Esperemos que pronto pueda levantar archivos RVT!


Aunque algunas entidades no son compatibles con este proyecto, por ejemplo:

  • Espesor Polilíneas, no soporta la variable thickness
  • Dimensiones: no visualiza la cota Jogged
  • Grosor de línea: todas las líneas se muestran con el mismo peso.
  • Bloques:
  1. No acepta los diferentes estados de visibilidad, que se enciende / apaga los distintos componentes en un bloque.
  2. No acepta los bloques dinámicos.
  3. No toma los colores por capa para un bloque dentro de un bloque.
  • Referencias externas: No visualiza el recorte en las referencias externas XCLIP
  • Selección múltiples de Objetos: está limitada a 30 objetos
  • Vistas: Sólo la vista superior es compatible, todos los otros puntos de vista no son compatibles y se mostrará como Vista superior.
  • Capas: No permite la edición de capas bloqueadas y no muestran el icono de la capa bloqueada sobre las entidades.
  • Imágenes: No soporta Xclip, edición de calidad, transparencia, marco de fijación de la imagen de mapa de bits.
  • Texto: Mtext con estilos diferentes es posible que aparezca mal. Los símbolos de texto se muestran como ?? y fragmentos grandes de TextoM no se muestran.

Requisitos del sistema

Butterfly Project es una aplicación Web que se ejecuta dentro de un navegador Web desde cualquier otro ordenador (PC o Mac). Los siguientes navegadores son compatibles:Firefox 3.0 y superiorGoogle ChromeInternet Explorer 7 y superiorSafari 3.0 y superior
Requiere además el plugin de Adobe Flash Player-in (versión 9.0 y posteriores).

sábado, 16 de enero de 2010

AutoCAD - Unknown Command

Hace 15 días que comenzamos a tener un problema bastante grave en unas computadoras del trabajo. Cuando ejecutábamos el comando Line, nos mostraba un cartel que decía que el comando no era reconocido.

Hicimos la consulta a Autodesk, y nos decía que era posiblemente un problema de la configuración de nuestro antivirus, o alguna rutina o programa que interfería con el AutoCAD.
Seguimos probando con el equipo IT de la empresa, pero no habíamos cargado nada nuevo, y los AutoCAD venían funcionando bien meses atrás.

El funcionamiento del AutoCAD iba agravándose, además de Line, al otro día no funcionaba el comando Mover, Rotar, hasta que un día tampoco funcionaba la posibilidad de grabar el dibujo.

Chequeamos nuestro antivirus, y estaba actualizado, escaneamos las máquinas y estaban limpias. De cualquier manera probamos con otros antivirus, y no detectaron nada.

En un momento se me ocurrió, en una de las máquinas donde el AutoCAD no funcionaba, cambiar de usuario, y el AutoCAD funcionaba correctamente.

Seguíamos en comunicación con el soporte de Autodesk, pero no solucionábamos el problema.

Hasta que finalmente ayer recibí una información de ellos, donde me comentaba, que se trataba de un virus de AutosLISP al que conmumente se lo conoce como BURST, el cual desactiva algunos comandos de AutoCAD haciendo que el programa no los reconozca ("Unknown command").

Este virus no parece causar daño alguno a los archivos DWG o a la instalación de AutoCAD, así que cuando lo hayas limpiado todo debe volver a la normalidad.

Se activa a través de dos archivos, acad.lsp y acdapp.lsp; que se deberán eliminar del servidor, y de cada usuario. Estos archivos pueden existir en varios lugares, si varios usuarios han iniciado sesiones en el mismo equipo.
Les dejo un par de links, que me envío el soporte de Autodesk sobre esta información.

http://discussion.autodesk.com/forums/message.jspa?messageID=6185082
http://vil.nai.com/vil/content/v_100887.htm http://www.symantec.com/security_response/writeup.jsp?docid=2003-120513-5257-99http://listas.vsantivirus.com/lista/vsantivirus/archivo/indice/1228/msg/1244/

Cualquier otra novedad, los estaré informando, pero hasta ahora…, parece haberse solucionado el problema.

jueves, 14 de enero de 2010

Revit - Parámetros Compartidos/ Shared Parameters

Los parámetros compartidos son particularmente útiles cuando se desea crear una tabla de planificación que muestre varias categorías de familia; esto es imposible sin un parámetro compartido.
Pero si crea un parámetro compartido y lo añade a unas categorías de familia, puede crear una tabla de planificación con estas categorías. Esto se conoce en Revit como la creación de una tabla de planificación de multicategoría.
Los parámetros compartidos se almacenan en un archivo independiente de cualquier archivo de familia o proyecto de Revit, lo que permite acceder al archivo desde familias o proyectos distintos.

Categorías que admiten parámetros compartidos
Los parámetros compartidos sólo los admiten algunas de las categorías de Revit Architecture. Esta tabla presenta una lista de las categorías que los admiten.
Armadura Estructural, Barandas, Columnas, Columnas Estructurales, Equipos Eléctricos, Especiales y Mecánicos, Escaleras, Estacionamientos, Fundaciones, Habitaciones, Instalaciones de Plomería, de Iluminación y Eléctricas, Modelos Genéricos, Montantes de Muros Cortina, Muebles, Muros, Paneles de muros cortinas, Pisos in situ, Plantas, Puertas, Rampas, Techos in situ, Ventanas, Vigas Estructurales, etc.

Definición de archivos de parámetros compartidos
Puede crear parámetros compartidos en el entorno del proyecto o en el editor de familias.
Los parámetros compartidos se guardan en un archivo de texto; puede entonces colocar este archivo en un área compartida en la red para permitir que otros usuarios accedan al mismo.
Los parámetros compartidos se organizan en grupos que se crean para facilitar la categorización. Por ejemplo, se puede crear un grupo llamado eléctricos para parámetros eléctricos específicos, o uno llamado. Puede crear todos los grupos y parámetros que desee.
La sesión de Revit sólo puede hacer referencia a un archivo de parámetros compartidos a la vez.
Si existen otros parámetros compartidos en otro archivo y desea que aparezcan en el archivo de parámetros compartidos activo, debe exportar los parámetros al archivo activo.

Creación de archivos de parámetros compartidos, grupos y parámetros
  • Haga clic en la solapa Gestionar- Manage, panel Configuración de proyecto- Project Settings, Parámetros compartidos – Shared Parameters.

Aparecerá el cuadro de diálogo Editar parámetros compartidos – Edit Shared Parameter.

  • Haga clic en Crear - Create.
  • Asigne un nombre al archivo y guarde el archivo en una ubicación en la que todos los que trabajen tengan acceso.
  • En la sección Grupos - Groups, haga clic en Nuevo… - New…, para poder dividir los parámetros de acuerdo a su tipo.
  • Escriba un nombre para el grupo de parámetros y haga clic en Aceptar.
  • En el menú desplegable Grupo de parámetros – Parameter Group, seleccione un grupo en el caso de haber creado más de uno.
  • En el cuadro de grupo Parámetros - Parameter, haga clic en Nuevo… – New…

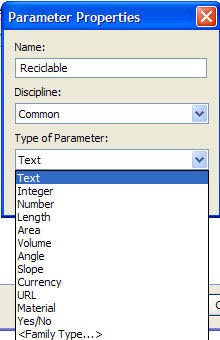

  • Escriba un Nombre - Name, una Disciplina – Discipline y un Tipo para el parámetro – Type of Parameter.
Esta opción especifica el formato de la información que puede introducir para el valor del parámetro.Puede seleccionar:
  • Texto
  • Entero
  • Número
  • Longitud
  • Área
  • Volumen
  • Ángulo
  • Pendiente
  • Divisa
  • URL
  • Material
  • Si/No, aparece una casilla de verificación para el valor del parámetro en el cuadro de diálogo Propiedades de ejemplar o Propiedades de tipo.
  • . Si selecciona esta opción, se abrirá el cuadro de diálogo Seleccionar categoría, donde puede seleccionar el tipo de familia.

No tiene que especificar si el parámetro es de ejemplar o tipo. Eso lo decidirá más adelante, cuando añada el parámetro a una familia o a un proyecto.

  • Cuando termine de crear los parámetros, haga clic en Aceptar - OK.
  • Para incorporar un parámetro compartido, dentro de las propiedades de los parámetros – Parameter Properties, seleccione Parámetro Compartido – Shares Parameter, y haga clic en Select.
  • Seleccione el Grupo de Parametro – Parameter Group, y el Parámetro – Parameter, deseado

sábado, 9 de enero de 2010

Revit- Parámetros de Proyecto / Project Parameter

Parámetros
En un proyecto de Revit, los parámetros definen las relaciones entre elementos del modelo de construcción.
Estas relaciones puede crearlas Revit Architecture automáticamente, o los usuarios al crear el diseño. Durante la ejecución de tareas en las vistas de dibujo y de tabla de planificación, Revit Architecture recopila información sobre el proyecto de construcción. El motor de cambios paramétricos de Revit coordina automáticamente todos los cambios realizados en vistas de modelo, planos de dibujo, tablas de planificación, secciones y planos.
Existen distintos tipos de parámetros
  • Parámetros compartidos- Shared Parameter: Son campos definidos por el usuario que se pueden añadir a familias o proyectos, y luego compartirlos con otras familias o proyectos. Se almacenan en un archivo, independientemente de un archivo de familia o proyecto de Revit, lo que permite acceder al archivo desde diferentes familias o proyectos.
    Los parámetros compartidos también se pueden utilizar en etiquetas para elementos de modelo y se pueden mostrar en tablas de planificación.
  • Parámetros de ejemplar- Instance Parameter: Conjunto de opciones que controlan el aspecto o el comportamiento de un elemento individual en un proyecto. Los parámetros de ejemplar y los parámetros de tipo de un elemento se combinan para establecer las propiedades de este.
    Los parámetros de ejemplar también se denominan propiedades de ejemplar.
  • Parámetros de tipo - Type Paremeter: Opciones de configuración que controlan el aspecto y el comportamiento de todos los elementos de un tipo de familia concreto. Los parámetros de tipo también se denominan propiedades de tipo.
  • Parámetros de proyecto- Project Parameter: Campos definidos por el usuario que se añaden a categorías de elementos, planos o vistas de un proyecto. Son específicos de un proyecto y no se pueden compartir con otro proyecto.
    Por ejemplo, puede crear un parámetro de proyecto denominado Aprobado para vistas. En las propiedades de cada vista puede introducir un valor para el parámetro a fin de indicar quién ha aprobado la vista.

Puede utilizar parámetros de proyecto en tablas de planificación de una categoría o de varias. Pero no es posible hacerlo en etiquetas de elementos de modelo.

Parámetros de proyecto y compartidos
Cada elemento de Revit tiene un conjunto de parámetros definidos por defecto, como material, longitud, área, o de otras características que describen el elemento. A menudo, sin embargo, necesita parámetros adicionales para describir un elemento que no encontramos en el conjunto de parámetros estándar.

Para tales fines, Revit permite añadir sus propios parámetros a los elementos, planillas o etiquetas.
Hay un par de maneras de agregar estos parámetros personalizados que ofrecen información adicional del elemento, en función de cómo quiere aprovecharlo en el desarrollo del proyecto y en donde desea que sean visibles:
  • Si todo lo que desea hacer con el parámetro personalizado es crear una planilla (por ejemplo, un parámetro llamado Herraje, que describe que herraje tiene una ventana), puede tener dos enfoques:

- Añadir el parámetro directamente en la planilla de ventanas usando la función Agregar parámetros (Add Parameter…), y esto agrega el nuevo parámetro al elemento que esta planillando, en este caso sólo a las ventanas.


- Crear un nuevo parámetro de proyecto que se le pueda asignar a una o más categorías de elementos. (por ejemplo, en este caso a las ventanas y puertas).




  • Si desea tener la capacidad para crear planillas y etiquetas personalizadas, tendrá que utilizar los parámetros compartidos (Shared Parameters). Como su nombre lo indica, son los parámetros que pueden ser compartidos entre las familias y proyectos.
    Un ejemplo de esto puede ser un parámetro personalizado para una habitación, tiene o no sistema de refrigeración. Si necesito que en la etiqueta del local, se visualice esta opción, necesito crear un parámetro compartido.

Creación de un Parámetro de Proyecto

Puede crear un parámetro de proyecto personalizado en cualquier momento del ciclo del proyecto y asignarlo a varias categorías de elementos y generar las planillas.

  • Para agregar un parámetro de proyecto nuevo, seleccione la ficha Administrar - Manage y dentro del panel Configuración de Proyecto – Project Settings, Parámetros de Proyecto – Project Parameters. Seleccione Agregar…- ADD…

  • Luego defina:
    - Nombre - Name: utilizado para describir el parámetro
    - Grupo al que pertenece – Group parameter under
    - La disciplina - Discipline. Esto también es utilizado como un método para ayudar a organizar los parámetros
    - Ejemplar ó Tipo- Instance ó Type, esto define si es para todos los tipos de la misma categoría, o para un elemento en particular.
    - Tipo de Parámetro – Type of Parameter, una medida, un texto, un material, sí/no
    - Categoría – Categories: a qué categoría de elementos se aplicará


Por ejemplo si crea un parámetro compartido para los materiales, en las propiedades de este, en la solapa de Identidad – Identity, se verán los parámetros personalizados.
