sábado, 14 de febrero de 2015

Extensión para Revit 2015: ROOMBOK AREABOOK BUILDINGBOOK

Dentro de las extensiones que nos podemos bajar del contrato de suscripción, está Roombook_Areabook_Buildingbook, para Revit 2015, que nos va a permitir trabajar con la cuantificación de nuestro proyecto.

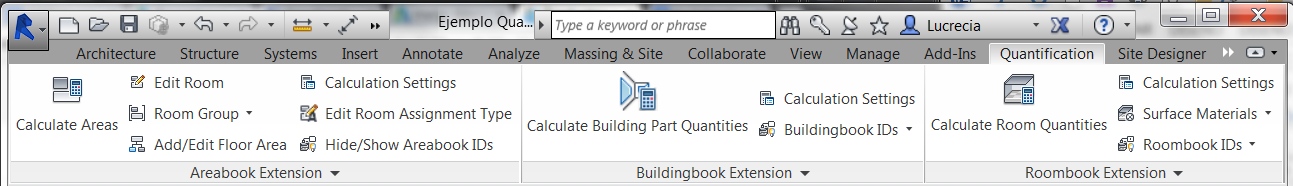

Una vez instalada, aparecen en el ribbon, con una solapa nueva: Quantification.

BuildingBook Extension

Arrancaremos con la opción nueva que tiene el Revit 2015.

Una de las cosas que podemos configurar en cada uno de los paneles es el idioma.
El siguiente paso que también debemos configurar es la manera de calcular.
Revit trae la norma VOB, tiene la misma funcionalidad que la norma internacional. Además, cuenta con el sistema de medición de abertura, donde las reglas de cálculo permite ignorar aberturas en paredes y pisos o superficies de Pisos: pudiendo también modificarse los valores.
Inicialmente, estas normas se han definido para simplificar el proceso de cálculo de las cantidades a mano, por ejemplo, para ignorar aberturas más pequeñas o para aplicar métodos matemáticos básicos para el cálculo de piezas complejas de construcción.
Como sistema de CAD permite un cálculo de la cantidad exacta al 100%, estas normas VOB complican el proceso, ya que representan reglas arbitrarias que sólo se aplican en casos claramente específicos. Por lo tanto, un cálculo de la cantidades basado en CAD no se puede realizar de forma automática por el sistema en todos los casos, sino que requiere también la interacción del usuario.
Calculate Building Part Quantities

Seleccionaremos el botón Calculate Building Part Quantities, para comenzar con el proceso de cálculo.
Debemos definir dentro de la caja de diálogo, que elementos queremos contabilizar. Para eso podemos especificar que categorías de elementos queremos seleccionar. Si seleccionamos el botón de la derecha, nos muestra una lista de todas las categorías de elementos disponibles: muros, ventanas, puertas, aberturas, pisos, cielorrasos, techos, columnas, elementos estructurales, escaleras, rampas, barandas y Partes.

En Level Filter, podemos seleccionar con qué nivel queremos trabajar, y en el método de selección, podemos activar la opción Select graphically in Project, para seleccionar de forma manual en lugar de filtrarlo por categoría y sólo se calcularán aquellos elementos seleccionados en pantalla.
En las opciones de Rango, podemos definir detalles de que elementos se deben considerar.
Una vez definido el rango y la selección, hacemos clic en el botón Calculate.
En mi caso me dio error al ejecutar el cálculo porque en mi instalación no tenía los archivos necesarios que deben estar en C:\ProgramData\Autodesk\RVT\Buildingbook Library
Una vez que encontré los archivos que estaban en la carpeta de instalación de la extensión: C:\Program Files\Autodesk\Roombook Areabook Buildingbook for Revit 2015\Buildingbook, ejecuté nuevamente el comando y comenzó el proceso.
Cuando termina, va a notar que coloca los ID a todos los elementos para identificarlos en la planilla.

Visualización de Datos

En la caja de diálogo se le activarán los botones para visualizar y exportar los datos. Haga clic en el botón View/ Edit results…, para poder modificar algunos datos.
Nos muestra una ventana donde encontramos a la izquierda las categorías de los elementos seleccionados, con sus tipologías, y a la derecha el desarrollo del cálculo.
Con los iconos   puede extender la visualización de las capas de los elementos.

Vemos las propiedades de los elementos, Area, volumen, etc; y en el caso de las puertas, también obtenemos la forma de abrir de las carpinterías; en los techos, la altura de la cumbrera, aleros, etc.
Si queremos identificar una tipología o un elemento específico, podemos seleccionar desde la parte izquierda o de la derecha un tipo o una instancia, y con la lupa que encontramos en cada sector, Revit nos llevará directamente al proyecto para poder visualizar el elemento/s que seleccionamos.
Volvemos a la ventana con escape.
Dentro de los muros, encontramos una columna, que además de las propiedades, nos muestra los subelementos que contiene ese anfitrión.
Para verificar si realmente es correcto, podemos seleccionar por ejemplo el muro, y luego activar la lupa para visualizarlo. La mejor manera de verlos en el proyecto, es indicando que aísle el elemento y que lo muestre en 3D.

Este muro tiene 1 puerta doble, dos de una hoja y 4 ventanas.
También en la ventana de los subelementos, podemos ignorar alguno de ellos tildando la caja Ignore, y podemos sobre-escribir algún valor para redondearlo.
Por ejemplo podemos ver cómo cambian los valores de acuerdo a que modificaciones hagamos a nivel de subelementos.
Voy a activar la terminación de un muro, e ignorar la puerta doble.
Revit me pregunta si queremos ignorar este elemento para todas las capas o la que tenemos seleccionada, le diré para todos los componentes o capas y una vez aceptada la modificación, podemos ver cómo se modifican los valores.

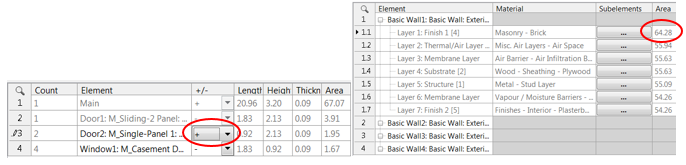

También podemos indicar que no queremos descontar un subelemento de una de las capas del muro, modificando el signo – a + y cambiará el valor de ese componente.

Exportar Datos
Una vez aceptada todas las modificaciones de los elementos a considerar en la cuantificación, desde la ventana Buidingbook, seleccionamos el botón exportar. De acuerdo a cómo hayamos configurado la exportación, podremos exportarlo a Excel o archivo csv.

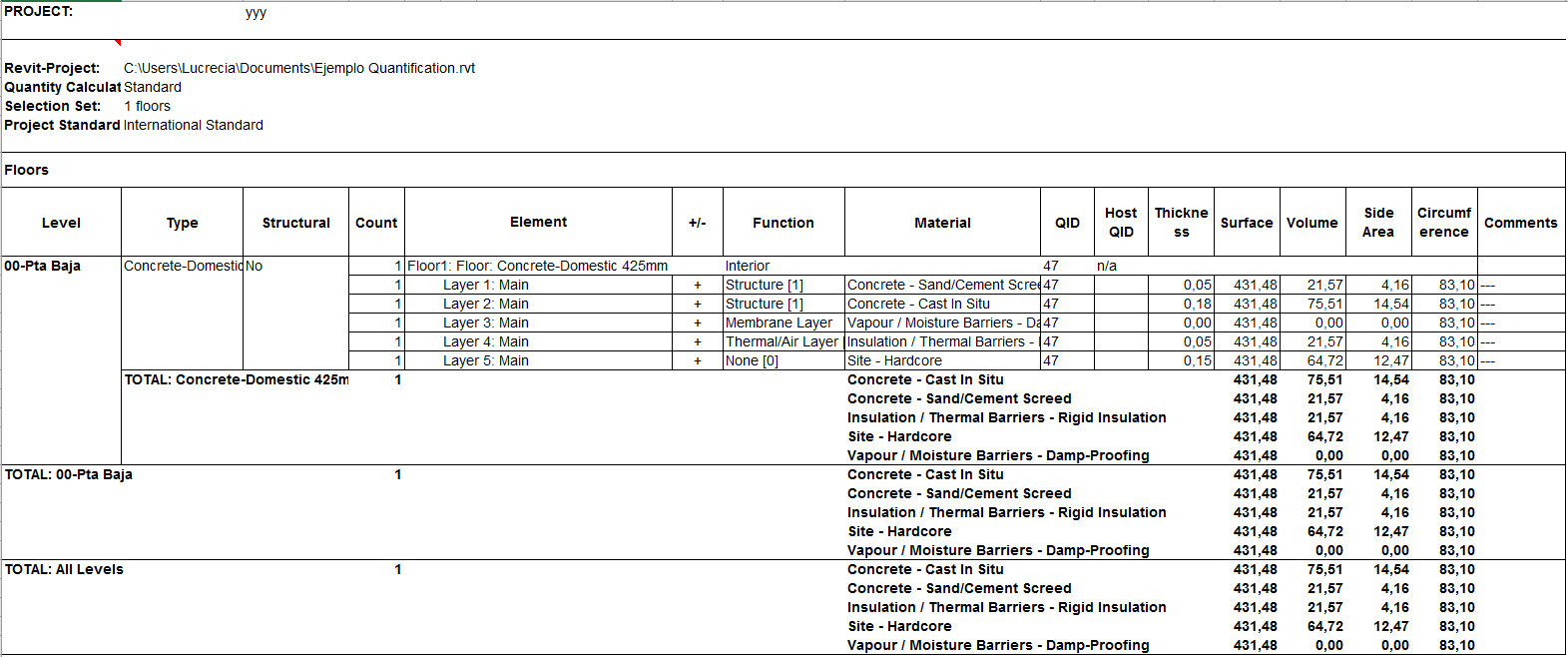

En el caso de exportarlo a una planilla excel, contaremos con una hoja por cada categoría de elementos extraídos con todas la cuantificación de las propiedades de los elementos.
En el caso de las carpinterías, incluye el gráfico de la familia utilizada.



viernes, 13 de febrero de 2015

Otras Siglas BIM con las que debemos familiarizarnos -

Gracias a BIM European Summit - Barcelona 2015

miércoles, 11 de febrero de 2015

Exportar desde Inventor a Revit

El comando BIM Exchange crea y publica o exporta archivos .IPT, de modo que se pueden utilizar con AutoCAD y Revit. Publica los datos de diseño 2D y 3D a un archivo de intercambio de Autodesk (.ADSK).  Varios productos de Autodesk utilizan este tipo de archivos.
Pero Inventor además de definir modelos que puedan usarse en otros productos de Autodesk, cuenta con comandos para definir conectores, simplificar y reconocer datos y geometrías de modelo, y exportar datos a un archivo .RFA o .ADSK.

Si queremos exportar a Revit, es necesario utilizar las herramientas de reconocimiento de operaciones para convertir los distintos tipos de geometría creada en Inventor para que coincida con los que están disponibles en Revit.

Nota: Se recomienda simplificar los modelos antes de exportar los datos a un archivo .RFA o .ADSK. De este modo, la propiedad intelectual queda protegida y solo se suministran los datos necesarios para la aplicación AEC. Reducir el tamaño de los archivos también hace que compartirlos sea más sencillo.

El flujo de trabajo general para el intercambio BIM consta de tres componentes principales:

Simplificar
Este es el proceso por el cual se reduce la complejidad del modelo, al eliminar componentes y operaciones no necesarios.  Al exportar un componente, se recomienda reducir el tamaño del archivo .RFA y .ADSK al máximo mediante la simplificación del ensamblaje.

Autor
En esta etapa debemos definir los conectores e indicar el lugar de conexión de los elementos que se emplean en Revit MEP para definir la asociación entre los equipos, como intercambiadores de calor, y los sistemas de construcción, como HVAC. Para cada uno de los cinco tipos de conectores (cable/ cable, conduit/conducción, duct/ conducto, electrical/ eléctrico y pipe/ tubería) existe un comando que permite crearlos, editarlos y suprimirlos.
La dirección de flujo se define de forma independiente en el interior del conector.
Puede añadir conectores definiendo su posición, su orientación, su forma y su tamaño. Seguidamente, seleccione el tipo de conexión antes de aplicar el conector al modelo que se va a usar en AutoCAD MEP o Revit MEP. A medida que se añaden conectores, se muestran en el navegador de Intercambio BIM.

Publicar
Es el proceso de verificación y exportación de datos de Inventor a un archivo .ADSK o .RFA. El archivo exportado contiene geometrías, vistas 2D, conectores, parámetros y otras propiedades. La aplicación de destino importa los datos que admite esa aplicación, los datos no admitidos se omiten en el archivo. Simplifique los datos antes de exportarlos a un archivo .ADSK o .RFA.
Es posible seleccionar un sistema de coordenadas definido por el usuario (UCS) en el comando Exportar. Muchas aplicaciones de arquitectura consideran que la dirección positiva Z apunta al techo, mientras que las aplicaciones de mecánica consideran que está fuera. Es importante definir el sistema adecuado para que el modelo se importe con la orientación correcta.
Es importante tener en cuenta que si se utiliza un archivo .ADSK no será posible modificarlo completamente en la aplicación AEC.

Adición de Conectores

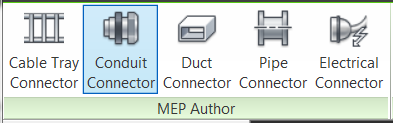

Existen distintos tipos de conectores:

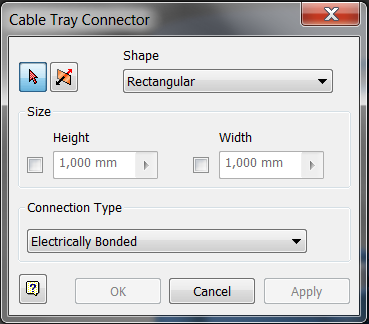

  • Cable Tray Connector: Es una bandeja de cables con segmentos que forman un sistema estructural rígido. Sostiene cables, alambres y canales.

En shape, puede seleccionar una forma rectangular, o si selecciona una forma indefinida, puede elegir una cara ovalada, circular o rectangular.
Una vez seleccionada la cara, el conector se muestra con una flecha cilíndrica y puede modificar la dirección desde la caja de diálogo.
  • Conduit Connector: Crea un conductor de conducción, que es un material en forma de tubo que recubre y protege el cableado eléctrico.



  •  Duct Connector: Un conector de conducto, es una tubería o un tubo cerrado hecho de chapa, fibra de vidrio u otro material y se utiliza para distribuir el aire desde una fuente de suministro.

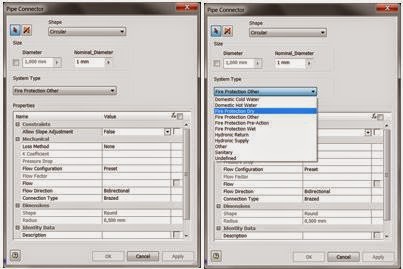

  • Pipe Connector: Es un conductor para tuberías, y otros componentes que transmiten fluidos.


  • Electrical Conector: Esto conector se utiliza para cualquier tipo de conexión eléctrica, de cualquier tensión, teléfono y sistema de alarmas.

Edición de Conectores
Para editar los conectores, seleccione dentro de la solapa Environment, la opción Bim Exchange. En el navegador y en la paleta BIM Exchange se encuentran todos los conectores que se colocan.
Pulsando con el botón derecho sobre uno de los conectores, para poder modificar sus propiedades.
Sistema de Coordenadas
En Inventor, podemos definir varios sistemas de coordenadas. Una vez seleccionado el icono, le pregunta la ubicación del eje, luego la ubicación del eje X positivo, y por último la ubicación del eje Y positivo.
Comprobación de Diseño


Check Design
Verifica el diseño y muestra una caja de diálogo con la información del modelo relevante para el intercambio entre software.
Exportar
 Con la opción exportar, genera un modelo ADSK o .rfa, que contiene la geometría y conectores, como toda la información para poder comunicarse con Revit MEP.
  • File Type, Desplegando la lista, puede seleccionar que tipo de archivo quiere exportar: ADSK ó RFA.
  • Component Type, puede seleccionar la categoría de acuerdo a la clasificación de Omniclass.
  • Component Properties: La lista de propiedades va a variar de acuerdo al tipo de componente seleccionado anteriormente. Puede seleccionar el icono de la derecha para activar o desactivar alguna de ellas.

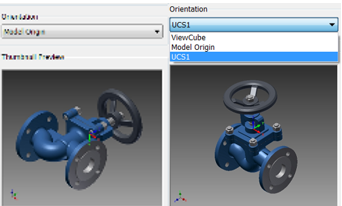

  • Orientation: Si esta tildada la opción automática en la parte inferior, se toma en cuenta la orientación del View Cube. Si personalizó un UCS, lo va a encontrar en la lista desplegable.

Puede conservar las modificaciones que se hayan hecho en la caja de diálogo con la opción Apply Changes.
Especifique el nombre y la ubicación donde guardará este archivo.
Inventor mostrará una barra del proceso de exportación, y una vez terminado podrá ver el reporte de la exportación.
