AutoCAD 2010 - Bloques Dinámicos

El editor de bloques dinámicos de la nueva versión, permite restricciones geométricas y dimensionales. Permitiendo modificar estos parámetros al insertar el bloque en el dibujo.
Mejoras en el editor

• Nueva solapa en el Ribbon para el editor de bloques dinámicos
• Mejoras de visualización en las acciones de los objetos
• Mejoras en la visualización de los objetos asociados a las acciones
• Posibilidad de probar el bloque sin cerrar el editor

Esta solapa, sólo se muestra cuando el editor de bloques dinámicos está abierto. Es por eso que esta en color verde, para indicar que es una solapa contextual.

Trabajaré con un perfil, que esta dibujado con entidades simples y tiene un atributo con el nombre TAMAÑO, para indicar las medidas del éste.

• Creo el bloque, y lo abro en el editor de Bloques dinámicos.


Seleccione la flecha que esta a la izquierda del panel Geometric, para abrir la ventana Constraint Setting

Verifique que esten tildadas todas las opciones

•
  Seleccione todas las entidades del perfil y haga clic en el botón Auto Constrain, del Panel Geometric
• Las restricciones se aplicarán automáticamente a la geometría, pero, podemos colocar algunas manualmente.

• Aplique una restricción de un punto (Fix Poitn Constrain), en el ángulo inferior izquierda
• Aplique 4 restricciones de igualdad en los 4 ángulos del perfil.
• Seleccione el arco 1 = al 2; luego el 1= al 3 y el 1 = al 4


• Aplique restricciones de igualdad, a las líneas horizontales de la parte superior del perfil.


• Aplique restricciones de igualdad, a las líneas verticales del lateral izquierdo del perfildel perfil.


• Seleccione una arista del perfil y estírelo, para ver si se conservan las proporciones

Una vez definida las restricciones, colocará los parámetros de bloques dinámicos, que son similares a las herramientas de restricción.

Hay 6 tipos de restricciones de cotas:

Puede colocar todas las necesarias para el funcionamiento del bloque.

Por ejemplo en este caso, se colocaron 5 en total, a las cuales se le dieron los siguientes nombres:

Para cambiar el nombre edite el texto de la cota
Los perfiles son fabricados en tamaños predeterminados, para eso creará una tabla donde se especificarán los tamaños para insertar el bloque.

• Seleccione el icono Block Table, del panel Dimensional, y coloque el icono de la tabla cerca del perfil
• Autocad, le preguntara cuantos grips coloca, seleccione un grip

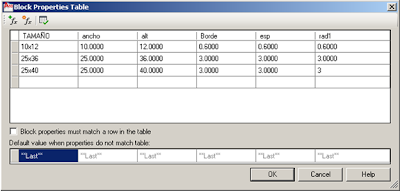

Se abre una ventana aparecerá para definir los tamaños predeterminados para el perfil.

• Haga clic en el primer botón de la izquierda con el signo +, que permite agregar propiedades (Add Properties which appears as columns in the table)
• De la ventana , seleccione todos los parámetros que están configurados y de OK


• Ordene los parámetros de la siguiente manera: Tamaño – Ancho – Altura – Esp_ala – Esp, arrastrondo los encabezados de columnas.




• Complete la tabla con los datos de acuerdo al tamaño del perfil
• Acepte la tabla, y guardelo

El bloque se debería presentar de la siguiente manera, y al seleccionar la flecha se despliega las medidas configuradas en la tabla, y al activar una de ellas, el perfil cambia a las propiedades definidas
