Revit - Muro Cortina II

Montantes / Mullions

Cuando se agregan montantes a una rejilla, los montantes se ajustan para adaptarse a ésta. Si se agrega un montante a una rejilla interior, éste se centra.

Para acceder a estos vaya a la solapa Home --> Panel Build

Perfiles para Montantes
Puede variar las formas de los montantes, cargando diferentes perfiles, ó crear un perfil personalizado.
Revit ofrece varias plantillas, dentro de la carpeta Perfiles (Profiles) --> Muro Cortina (Curtain wall).

Las familias de perfiles personalizados, pueden incluir componentes de detalles y especificar la visibilidad de los componentes para mostrarlos en varios niveles de detalles.

Ángulo y Posición de un montante
Los montantes pueden ser perpendiculares a la cara del panel del muro cortina o paralela al plano del suelo. Los valores aceptados para el ángulo can de 90° a -90°.

Control de unión de los montantes
Puede controlar las uniones de los montantes. Para esto seleccione un montante y en la solapa Modify Curtain Wall, del panel Mullion, puede seleccionar entre Hacer continuo (Make Continuous) o dividir unión (Break at Join).

Otra alternativa es hacerlo por medio del icono que hay sobre el montante

Montantes Angulares
Los montantes angulares, son montantes individuales que se pueden colocar en los puntos finales de dos muros cortinas, entre las aristas de vidrios inclinados o en cualquier montante interno de un elemento curvo, como por ejemplo un muro cortina en arco.Revit tiene 4 tipos de montantes:

Paneles
Puede cambiar un panel del muro cortina, a diferentes materiales; por default aparece vidriado (Glazed) y Sólido (Solid). Pero además, puede cambiarlo a cualquier tipo de muro o colocar una carpintería especifica de muros cortinas.
Para esto debe cargar la ventana o puerta específica, y después de seleccionar el panel, lo va a encontrar dentro de la lista de tipología de muros.

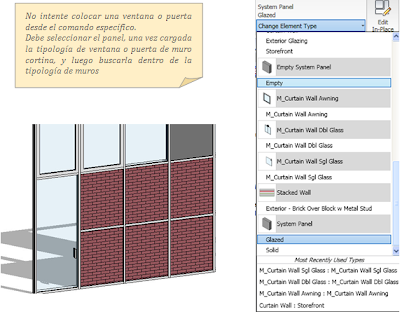

No intente colocar una ventana o puerta desde el comando específico.
Debe seleccionar el panel, una vez cargada la tipología de ventana o puerta de muro cortina, y luego buscarla dentro de la tipología de murosFusión de Paneles
Los muros contienen líneas de rejillas, pero a veces se necesita que la grilla no sea uniforme, y que se unan algunos paneles para incluir puertas u otra inserción.
Para esto, una vez creada la rejilla, seleccione una de ellas, y desde la solapa Modify Curtain Wall Grids, Panel Curtain Grids, botón Add/ Remove Segments.

Cuando aparece la línea punteada, haga clic en el segmento de rejilla para suprimirlo. A medida que suprime segmentos, los panes adyacentes se unen.

Muros Cortinas no Rectangulares
Para crear muros cortinas no rectangulares, realice un boceto de un muro cortina recto y a continuación edite su perfil de elevación como lo puede hacer con un muro común.
Otra opción es colocar un techo, y vincular los muros cortinas al techo.
