Revit Structure

Vinculación de Elementos Estructurales

Las columnas pueden vincularse en la parte superior e inferior con otros elementos estructurales, como los pisos, techos, fundaciones y otros componentes, para mantener la relación entre ellos. También pueden ser vinculadas a planos de referencias y a niveles.
Al seleccionar una columna, en la barra de opciones podrá ver el botón Vincular (Attach) o Desvincular (Dettach).

Cuando haga clic en el botón Vincular (Attach), podrá configurar el tipo de unión que quiere crear.

Desde izquierda a derecha definirá:

  • Si la vinculación la va a aplicar en la parte superior (Top) o inferior (Bottom) de la columna.
  • Estilo de vinculación

  •      Estilo de justificación

  •     Si es necesario, puede desfasar una cierta distancia la unión.

El estilo y la justificación puede reaccionar de manera diferente dependiendo del tipo de elemento y del tipo de material.

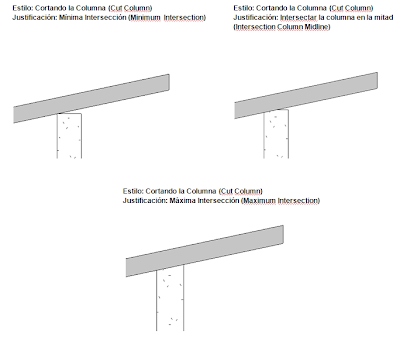

En las siguientes visualizaciones podrá ver las alternativas que tiene de vinculación
