Revit 2019 - Scope Box o Caja de Referencia


Scope Box o Caja de referencia, es un objeto 3D que define una caja tridimensional que se utiliza para ajustar la extensión de las grillas, niveles y planos de referencias, y ahora puede utilizarse para extender los niveles 3D.

Es muy beneficioso cuando se trabaja en proyectos complejos, donde uno cuenta con diferentes áreas y grillas.

Esta caja sólo se puede crear en planta, pero puede modificarse su tamaño en una vista 3D.

  • Cree un scope box desde la solapa View --> Panel Create --> Scope Box




  • En la barra de opciones, puede configurar el nombre y la altura que va a tener esa caja




Si la selecciona, en sus propiedades verá el nombre que le asignó.

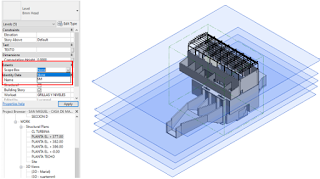

  • En una vista 3D puede ajustar el tamaño y la posición de la caja. Además cuando seleccione un nivel o con CTRL todos los que necesite, en la paleta Propiedades à Extent, encontrará el parámetro Scope Box, donde puede seleccionar a qué caja se asociaron los planos para su extensión en esa visualización.

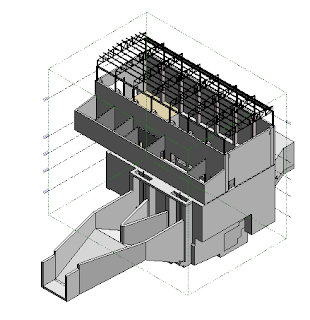

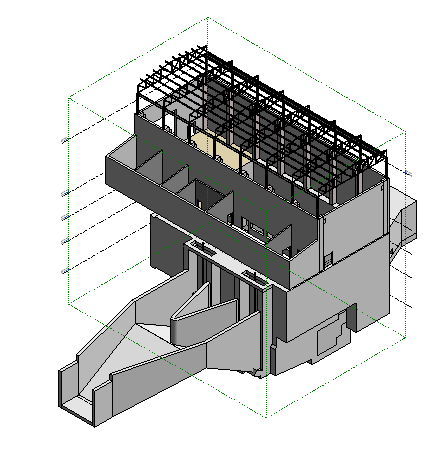

Los niveles se ajustarán a la extensión de la caja y los controles ya no estarán disponibles para ajustar las extensiones 3D
