Revit - Plantillas de Vistas

Una plantilla de vista, es un conjunto de propiedades que se le aplican a una visualización: Nivel de detalle, Escalas, Visibilidad, etc. Esta alternativa es interesante para normalizar el aspecto de las vistas de un proyecto antes de imprimir o exportar.
Las vistas y las plantillas no están vinculadas. Cuando una plantilla cambian, todas las vistas creadas a partir de dicha plantilla no se actualizan automáticamente.

Creación de una plantilla de Vista

• En la solapa View/ Vista --> Panel Graphics/ Gráficos --> Menú Desplegable View Template/ Plantillas de Vista --> View Template Settings/ Configuración de plantilla de vista.

Cada tipo de plantilla que viene definida en Revit, tiene un conjunto de propiedades definidas.

Los 3 iconos de la parte inferior izquierda , permiten crear, renombrar y eliminar una plantilla respectivamente. Puede seleccionar las propiedades que se incluirán en la plantilla de vista, tildando la columna Include.


Plantilla a partir de una Vista definida
Si necesita crear una plantilla a partir de una visualización que definió, puede seleccionar de la solapa View/ Vista à Panel Graphics/ Gráficos à Menú Desplegable View Template/ Plantilla de Vistas à Create Template from Current View/ Crear plantilla a partir de vista actual.

Asignación de una plantilla de vista a varias visualizaciones
En el Navegador de Proyectos, seleccione las vistas a las que desee aplicar una plantilla de vistas. Puede seleccionar más de una con la tecla CTRL. Con el botón derecho del mouse, haga clic en Apply View Template…/ Aplicar plantilla por defecto
Se activa la ventana con todas las plantillas, para seleccionar la deseada.

Revit - Modos de referencia a Objetos / SNAPS

Cuando trabaja en un proyecto, puede usar teclas de acceso rápido o el menú contextual del botón derecho del mouse para modificar temporalmente la configuración de los modos de referencias a objetos.
Puede tener diferentes modos activos para utilizar a medida que proyectamos, pero también esta la posibilidad de utilizar teclas de acceso rápido para activar temporalmente un modo.

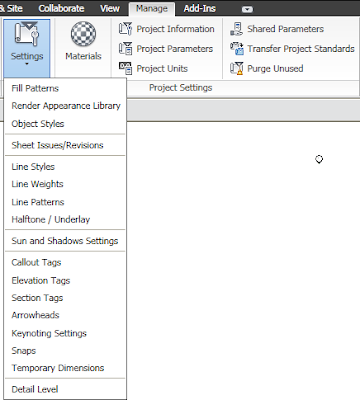

Para activar por default los modos de referencias, debe seleccionar de la solapa Manage, el panel Project Setting, y del menú desplegable Settings, seleccione Snaps.

Snaps

Endpoint/ SE: Fuerza el cursor al punto final de un elemento o componente.
Midpoints/ SM: Fuerza el cursor al punto medio de un elemento o componente. Para colocar en un muro una ventana, puerta o un hueco, puede utilizar estas teclas rápidas, para ajustar la inserción al punto medio del segmento del muro.
Nearest/ SN: Fuerza el cursor al elemento o componente más cercano. Si desactiva esta opción, Revit podrá efectuar forzados de cursor de salto a puntos finales, puntos medios y centros. Un forzado de cursor de salto es un punto de forzado a más de 2 mm del cursor en pantalla.
Work Plane Grid/ SW: Fuerza el cursor a una rejilla de plano de trabajo.
Quadrants/ SQ: Fuerza el cursor a puntos cuadrantes. En los arcos, se activan los forzados de cursor de salto.
Intersections/ SI: Fuerza el cursor a intersecciones.
Centers/ SC: Fuerza el cursor al centro de un arco o un círculo.
Perpendicular/ SP: Fuerza el cursor a elementos o componentes perpendiculares.
Tangents/ ST: Fuerza el cursor de tangente a un arco o un círculo.
Points/ SX: Fuerza el cursor a puntos del emplazamiento cuando se editan puntos mediante la herramienta Mover o Copiar.
Snap to Remote Objects/ SR: Similar a los forzados de cursor de salto. Cuando se selecciona esta opción, los forzados de cursor buscan objetos que no están cerca del elemento.
Close / SZ: Realiza forzados de cursor para cerrar bucles abiertos válidos.
Turn Override Off/ SS: Desactiva las modificaciones de forzado de cursor.
Cycle throught Snaps/ TAB: Recorre las opciones de forzado de cursor disponibles.
Force horizontal and Vertical/ SHIFT: Fuerza las restricciones horizontales y verticales, similar a la ortoganalidad de AutoCAD.
Snap Off/ SO: Desactiva los parámetros de forzado de cursor.

Cierre de un bucle abierto
Esta es una consulta que varias veces me han hecho: Si estoy dibujando no tengo el parámetro Close para cerrar el bucle? Y esta sería la manera:

- Comience a crear un boceto o a dibujar por ejemplo muros


En la barra de estado se indica cuando se encuentra disponible un bucle abierto válido para cerrarlo y se muestra la tecla de acceso rápido (SZ)

- Use la tecla de acceso rápido SZ o haga clic con el botón derecho y seleccione Snap Overrides à Close.

En caso de que haya más de una opción para cerrar el bucle, puede mover el cursor o pulsar Tab a fin de ver otras opciones de cierre.
- Haga clic sobre la pantalla para completar el bucle.

Revit - Muro Cortina II

Montantes / Mullions

Cuando se agregan montantes a una rejilla, los montantes se ajustan para adaptarse a ésta. Si se agrega un montante a una rejilla interior, éste se centra.

Para acceder a estos vaya a la solapa Home --> Panel Build

Perfiles para Montantes
Puede variar las formas de los montantes, cargando diferentes perfiles, ó crear un perfil personalizado.
Revit ofrece varias plantillas, dentro de la carpeta Perfiles (Profiles) --> Muro Cortina (Curtain wall).

Las familias de perfiles personalizados, pueden incluir componentes de detalles y especificar la visibilidad de los componentes para mostrarlos en varios niveles de detalles.

Ángulo y Posición de un montante
Los montantes pueden ser perpendiculares a la cara del panel del muro cortina o paralela al plano del suelo. Los valores aceptados para el ángulo can de 90° a -90°.

Control de unión de los montantes
Puede controlar las uniones de los montantes. Para esto seleccione un montante y en la solapa Modify Curtain Wall, del panel Mullion, puede seleccionar entre Hacer continuo (Make Continuous) o dividir unión (Break at Join).

Otra alternativa es hacerlo por medio del icono que hay sobre el montante

Montantes Angulares
Los montantes angulares, son montantes individuales que se pueden colocar en los puntos finales de dos muros cortinas, entre las aristas de vidrios inclinados o en cualquier montante interno de un elemento curvo, como por ejemplo un muro cortina en arco.Revit tiene 4 tipos de montantes:

Paneles
Puede cambiar un panel del muro cortina, a diferentes materiales; por default aparece vidriado (Glazed) y Sólido (Solid). Pero además, puede cambiarlo a cualquier tipo de muro o colocar una carpintería especifica de muros cortinas.
Para esto debe cargar la ventana o puerta específica, y después de seleccionar el panel, lo va a encontrar dentro de la lista de tipología de muros.

No intente colocar una ventana o puerta desde el comando específico.
Debe seleccionar el panel, una vez cargada la tipología de ventana o puerta de muro cortina, y luego buscarla dentro de la tipología de murosFusión de Paneles
Los muros contienen líneas de rejillas, pero a veces se necesita que la grilla no sea uniforme, y que se unan algunos paneles para incluir puertas u otra inserción.
Para esto, una vez creada la rejilla, seleccione una de ellas, y desde la solapa Modify Curtain Wall Grids, Panel Curtain Grids, botón Add/ Remove Segments.

Cuando aparece la línea punteada, haga clic en el segmento de rejilla para suprimirlo. A medida que suprime segmentos, los panes adyacentes se unen.

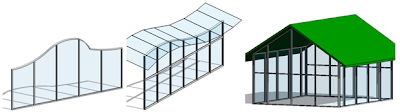

Muros Cortinas no Rectangulares
Para crear muros cortinas no rectangulares, realice un boceto de un muro cortina recto y a continuación edite su perfil de elevación como lo puede hacer con un muro común.
Otra opción es colocar un techo, y vincular los muros cortinas al techo.
