Fases en Revit

El trabajo con tecnología BIM representa para los profesionales de la industria AEC un gigantesco salto cualitativo y cuantitativo en lo que se refiere a la forma de diseñar y documentar sus proyectos. Entre los muchos beneficios de trabajar con esta tecnología se encuentra la posibilidad de incorporar el concepto de “tiempo” (la tan mentada cuarta dimensión) en los modelos. Esto es particularmente adecuado para proyectos tales como reformas y adiciones, que típicamente se ejecutan en distintas fases de construcción. Dada la gran cantidad de proyectos de este tipo en nuestra industria, especialmente los diseñados por firmas de tamaño medio-pequeño, queda muy claro la importancia de tener disponibles estas herramientas.

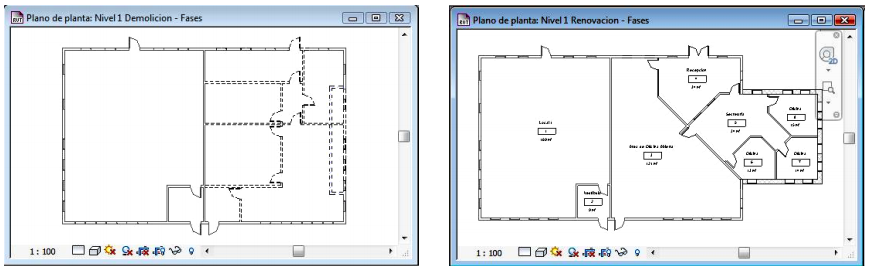

Planta de Demolición                                                                                  Planta de Refacción

Una de las funciones más poderosas de Revit es la capacidad de crear múltiples fases en una línea de tiempo y asignar objetos y vistas a las mismas, para definir cómo el proyecto es gráficamente representado durante varias etapas de trabajo. Esto permite crear documentación específica a cada fase de proyecto, incluyendo plantas, cortes, vistas, tablas de planificación, etc.

Se puede crear tantas fases como sea necesario, aunque lo más común en proyectos de renovaciones y ampliaciones/adiciones es utilizar dos fases, una para la parte existente del edificio y otra para el trabajo concreto a realizar, lo cual incluye la demolición y la parte nueva de la construcción.

Creación de Fases

De forma predeterminada un proyecto Revit comienza con dos fases, Existentes y Nueva construcción.

Para un proyecto típico de reformas y adiciones esas dos fases son suficientes. No hay que agregar una etapa de demolición.

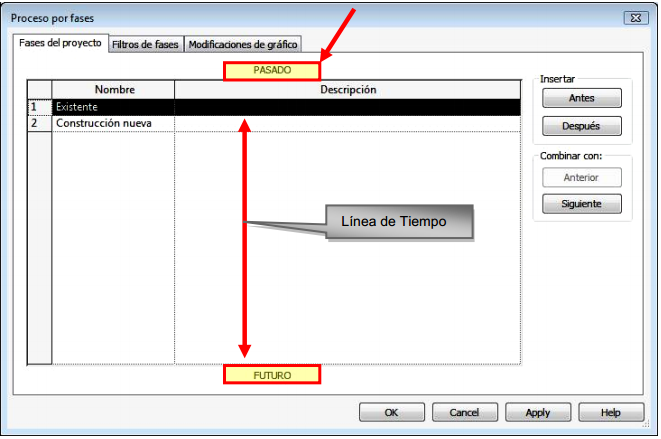

Si está trabajando en un proyecto de múltiples fases puede agregar fases haciéndole clic a la ficha de Gestionar grupo Proceso por fases (Fases). Abre el cuadro de diálogo de fase, la ficha de las fases del proyecto. Las fases se ordenan cronológicamente del pasado (hacia arriba) para el futuro (hacia abajo). Haga clic en la casilla número adyacente a una fase. Revit selecciona la fase toda. Para insertar una fase antes o después de la fase seleccionada, en Insertar, haga clic antes o después. Revit asigna nombres a las fases secuencialmente al agregarlas (por ejemplo: fase 1, fase 2, fase 3 etc.). Si lo  desea, haga clic en el cuadro de texto nombre de una fase a cambiarle el nombre. Del mismo modo, haga clic en el cuadro de texto Descripción para editar la descripción. Note que no se puede cambiar el orden de fases después de agregarlos, hay que ser conscientes del orden antes de créalas.

Filtros de Fase

Un filtro de fase es una regla que se aplica a la vista para controlar la visualización de elementos en función de su estado de fase: nuevos, existentes, demolido o temporal. Filtros de fase son relativos a la fase asignada a la vista.

Un proyecto de Revit contiene los siguientes filtros de fase por defecto:

• Mostrar todo: Muestra nuevos elementos (utilizando la configuración de gráficos definida para esa categoría de elementos) y elementos existentes, demolida y temporales.

• Mostrar Derribados + nuevo: Muestra demolido elementos y todos los elementos nuevos en la fase actual de la vista.

• Mostar Nuevo: Muestra todos los elementos nuevos en la fase actual de la vista.

• Mostrar anterior + Derribados: Muestra los elementos existentes y demolieron elementos.

• Mostrar anterior + nuevo: Muestra todos los elementos originales que no fueron demolidos y todos los elementos nuevos en la fase actual de la vista.

• Mostrar la fase anterior: Muestra todos los elementos de la anterior fase.

• Mostrar Completo: Muestra todos los elementos Nuevos y Existentes por categoría.

Para mostrar todos los elementos de todas las fases, no aplicar un filtro de fase a la vista.

Estado de Fase

Objetos en el modelo pueden tener uno de los cuatro estados diferentes, en función de sus parámetros de fase.

• Nuevo: Elemento fue creado en la fase de la vista actual.

• Existente: Elemento fue creado en una etapa anterior y sigue existiendo en la actual fase.

• Demolido: Elemento fue creado en una etapa anterior y demolido en la actual fase.

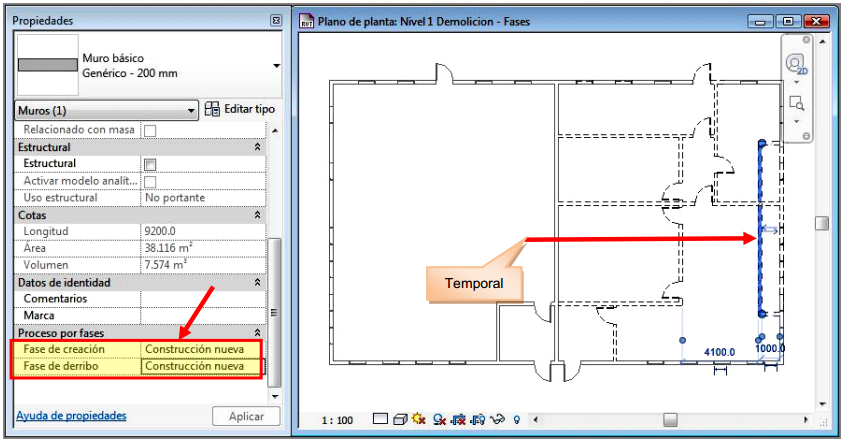

• Temporal: Elemento fue creado y demolido durante la actual fase.

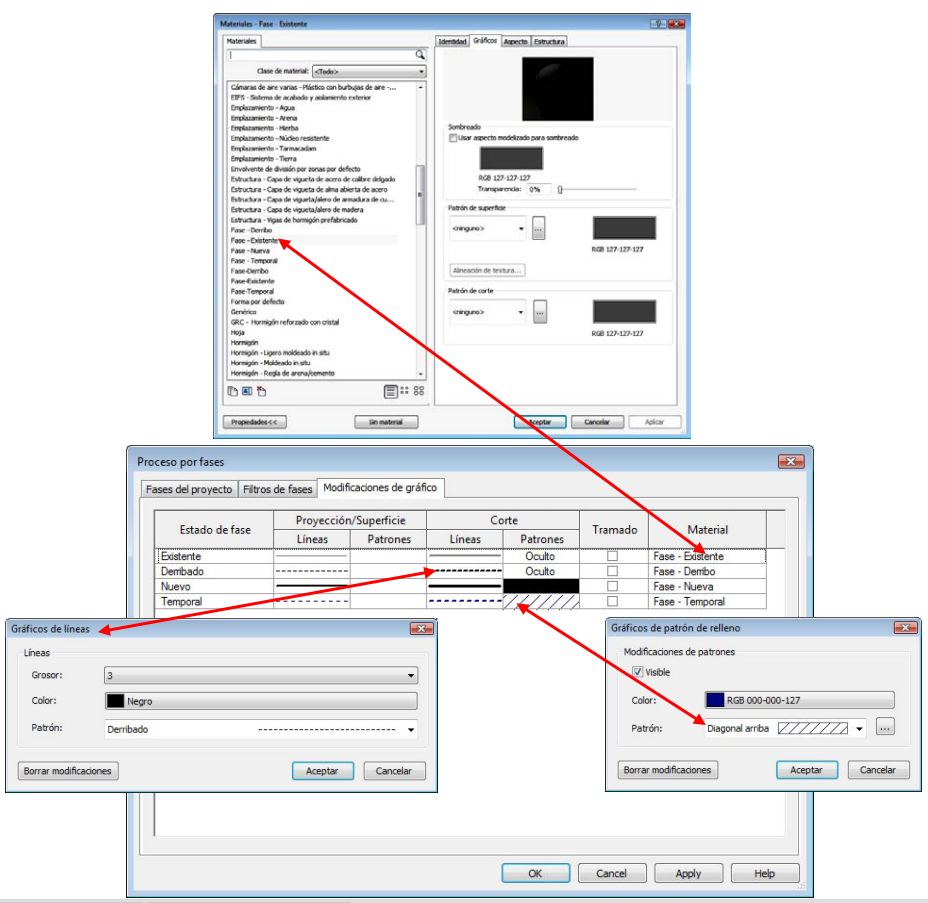

Se puede aplicar modificaciones de gráfico a los elementos para cada Estado de fase. Vaya a Gestionar > Grupo por fase y haga clic en la ficha modificaciones de gráfico. Para cada uno de los cuatro Estados puede cambiar el grosor, el color y el patrón de las líneas de proyección y líneas de corte. También puede cambiar el color y relleno de patrón de superficie y cortar patrones y activar o desactivar la visibilidad del patrón.

Tramado permite fusionar el color medio de línea con el color de fondo de la vista. Cuando se selecciona esta opción, todos los gráficos de línea (incluyendo los motivos de relleno) y rellenos sólidos se dibujan con semitonos.

Haga clic en Material para especificar el sombreado para vistas sombreadas.

Creación de filtros de fase

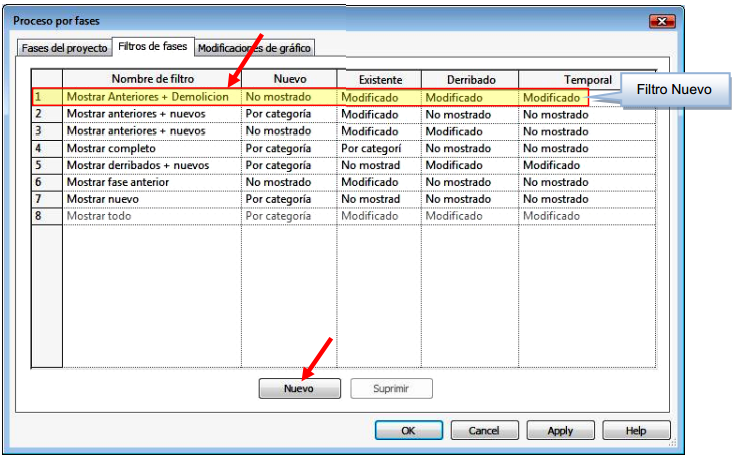

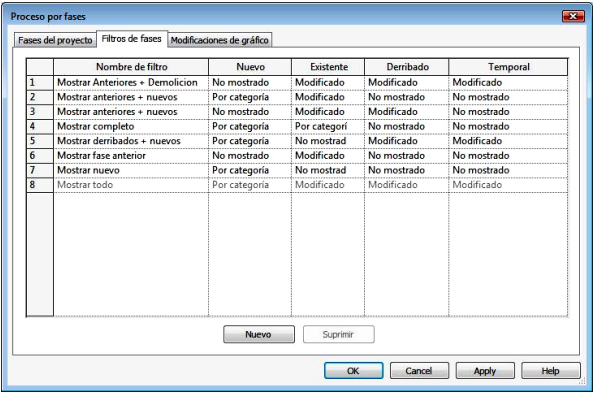

En el cuadro de diálogo de fase haga clic en la ficha Filtros de fase para crear nuevos filtros de fase. Haga clic en nuevo para insertar un filtro nueva fase. El filtro se le asigna un nombre predeterminado. Haga clic en el cuadro Nombre de filtro para editar el nombre. Para cada columna de estado de fase (nuevo, existente, demolido y temporal), especifique cómo desea mostrar los elementos:

• Por categoría: Muestra los elementos definidos en el cuadro de diálogo estilos de objeto.

• Modificado: Muestra los elementos tal como se especifica en la en el separador de Modificaciones de Grafico de acuerdo al estado de fase correspondiente a la columna.

• No Mostrado: No muestra elementos.

Asignación de fases a objetos modelados

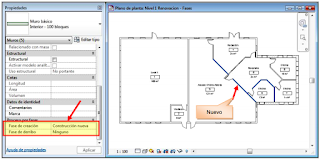

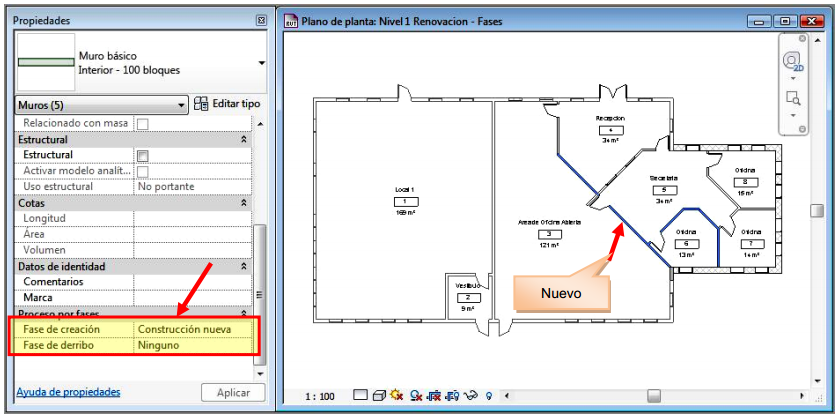

Cada objeto modelado que se agrega a un proyecto tiene una propiedad de fase creada y una propiedad fase de demolición.

• La propiedad de fase creada identifica la fase en que se agregó el elemento para el modelo del edificio. El valor predeterminado para esta propiedad es igual al valor de fase de la vista actual.

• La propiedad fase de demolición identifica la fase en la que fue demolido el elemento. El valor predeterminado es Ninguno.

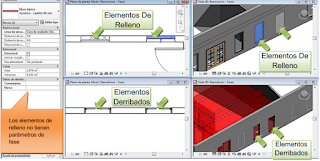

Elementos de relleno para la demolición

Si un elemento no tiene los mismos valores para las propiedades de fase creada y fase demolida, por ejemplo una inserción (como una ventana) y su anfitrión (como una pared), Revit coloca automáticamente un elemento de relleno en el anfitrión que rellena el agujero creado por inserción.

El elemento de relleno le permite situar inserciones (como una puerta o ventana) en una fase, demolerlas y, a después colocar nuevas inserciones en la misma ubicación. El elemento de relleno asume la misma estructura que su anfitrión. En ciertos casos puede modificar la estructura del elemento de relleno por cambiar su tipo.

Si coloca una inserción en un elemento anfitrión en una fase posterior a la fase de creación del elemento anfitrión, Revit crea un elemento de relleno para las fases anteriores.

Cuando usted demoler una inserción en un elemento anfitrión (es decir, puerta, ventana, etc.) la inserción se convierte en un elemento de relleno. Puede cambiar la estructura del elemento de relleno para representar diferentes materiales y espesores en el host. Para cambiar la estructura de un elemento de relleno puede seleccionar y cambiar desde el selector de tipo.

No se puede cambiar la estructura de un elemento de relleno creado para las fases anteriores a la fase de inserción.

Asignación de propiedades de fase para vistas

Cada vista en Revit tiene una propiedad de fase, que define qué punto en el tiempo que está mostrando la vista. La fase propiedad es el nombre de la fase de vista.

La propiedad filtro de fase le permite controlar la visualización en una vista de elementos nuevos y anteriores a la actual fase. No se pueden mostrar las fases futuras.

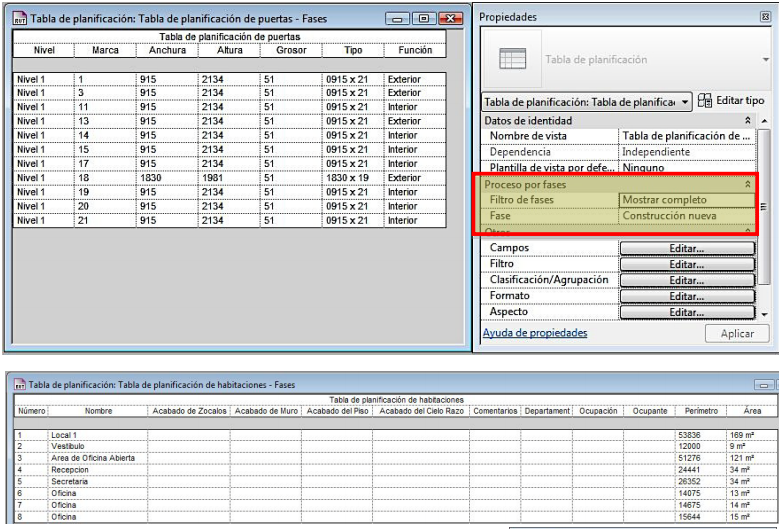

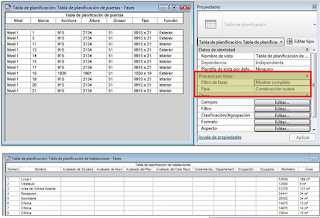

Aplicación de las fases a tablas de planificación

Fases y filtros de fase pueden asignarse a Tablas de planificación (Planillas o Matrices). Por ejemplo, en un proyecto de gran renovación podría crear una planilla de puertas existente y una las puertas nuevas.

Se pueden asignar fase y filtro de fase de una tabla de planificación en el cuadro de diálogo Propiedades de la vista.
