Revit - Muro Cortina - Parte I

Un muro cortina es cualquier muro exterior enlazado a la estructura del edificio. Generalmente son muros con marcos de aluminio que contienen rellenos de cristal, paneles de piedra, mármol, etc.
Cuando se dibuja un muro cortina, un panel se extiende por la longitud del muro. Si se crea un muro que tiene una rejilla, el muro se subdivide en varios paneles. Por este motivo, dibujar un muro cortina es el mismo proceso que dibujar un muro común.

De la solapa Home --> Panel Build --> Muro (Wall) y del selector de tipo --> Muro Cortina (Curtain Wall).


Dibuje un muro, y va a consistir en un solo panel vidriado. Active la visualización de Sombreado con Bordes (Shading with edge), para poder visualizar el panel vidriado.
Si desea crear un muro cortina específico, va a necesitar agregar una grilla, que puede definirla manualmente o un tipo de patrón desde las propiedades.


Para seleccionar cualquier componente, seleccione el muro cortina, posicione el puntero del mouse en el elemento que quiere seleccionar, y presione la tecla tabulación, hasta que se ilumine el elemento, en ese momento haga clic con el botón izquierdo del mouse. Al quedar seleccionado, aparecerá en color rojo.
En caso de querer seleccionar todos los paneles en una dirección, presione el botón derecho del mouse, y elija la opción necesaria.

Diseño de elemento de muro cortina

• Seleccione un muro cortina, y vaya a las propiedades de Tipo – Typer Properties
• Duplicar (Duplicate)
• Coloque un nombre

Hay varias opciones para configurar:

Construcción (Construction)

• Función del Muro (Wall Function): Tiene varias opciones que puede definir; Interior (Interior), Exterior (Exterior), Cimentación (Foundation), Retaining (Retención), Cielorraso (Soffit).
• Incrustar Automáticamente (Automatically Embed): Determina si el muro cortina se incrusta en otros muros.
• Panel del Muro Cortina (Curtain Panel): Especifica el tipo de muro cortina para el elemento de muro cortina
• Condición de Unión (Join Condition): Controla como se dividen los montantes en las intersecciones. Por ejemplo, puede definir que todos los montantes horizontales o verticales sean continuos


Patrón de Rejilla Vertical (Vertical Grid Pattern)
Esta descripción también es aplicable a la rejilla horizontal

• Diseño (Layout): Especifica un diseño automático para líneas de montantes del muro a lo largo de la longitud de una cara. Las opciones son:

1. - Ninguno (None)
2. Distancia Fija (Fixed Distance), especifica un valor exacto de la medida de la grilla. Si no es exacto, se inserta un espacio en uno o los dos extremos
3. Número Fijo (Fixed Number), indica el número de montantes
4. Espaciado Máximo (Maximun Spacing), los montantes se colocan en intervalos uniformes a lo largo de la longitud. La distancia puede ser hasta el valor máximo indicado en el espaciado
5. Espaciado Mínimo (Minimun Spacing), los montantes se colocan en intervalos uniformes a lo largo de la longitud. La distancia puede ser hasta el valor mínimo indicado en el espaciado.

• Espaciado (Spacing): Cuando el diseño se establece como distancia fija, ó espaciado Máximo, Revit utiliza el valor exacto
• Ajustar el tamaño de montante (Adjust for mullion Size): Ajusta la posición de las líneas de rejilla, para asegurar que los paneles del muro son de igual tamaño, siempre que sea posible.

Montante Vertical (Vertical Mullion)
Esta descripción también es aplicable a los montantes horizontales

• Tipo de Interior (Interior Type): Especifica la familia de montante para los montantes verticales del interior.
• Tipo de Borde 1 (Border 1 Type): Especifica el montante para el borde izquierdo
• Tipo de Borde 2 (Border 2 Type): Especifica el montante del lado de la derecha

Dentro de las propiedades de cada ejemplar, Instance Properties, se pueden definir:

Patrón de Rejilla Vertical (Vertical Grid Pattern)
Esta descripción también es aplicable al patrón de rejilla horizontal

• Número (Number): Si diseño (Layout) en el patrón de rejilla se establece en número fijo, aquí se introduce el número de rejillas del muro. El valor máximo es 200.
• Justificación (Justification): Determina el espaciado cuando el espaciado no divide de forma uniforme la longitud de la cara.

1. Comienzo (Beginning): Añade espacio al extremo de la cara, antes de colocar la primera rejilla.
2. Centro (Center): Añade una cantidad uniforme de espacio, tanto al comienzo como en el final de la cara.
3. Final (END): Añade espacio al comienzo de la cara

• Ángulo(Angle): Rota las rejillas del muro cortina con el ángulo especificado. Los valores van desde 89° a -89°
• Desfase (Offset): Comienza la colocación de rejilla en la distancia especificada desde el punto de justificación de la rejilla.

Bloquear la posición de montantes y rejillas de muro cortina
Los montantes y rejillas de un muro cortina se puede bloquear, si tiene un diseño de acuerdo a una tipología.

Modificación gráfica del diseño de cara:
Al seleccionar una cara, se hace clic en el control

se abre la interfaz sobre la cara del muro cortina.

Los controles son:

• El origen de Justificación. Haga clic en la flecha para modificar el esquema de justificación. La flecha horizontal cambia la justificación de la rejilla vertical, y la flecha vertical, la justificación horizontal.


• Origen y ángulo. Haga clic en los controles para cambiar los valores.

Revit - Extremo de línea de Sección

Configuración de los parámetros del extremo inicial de sección
Puede configurar dos parámetros para la simbología de la línea de Corte

• Número de dibujo: el número del elemento en un plano
• Número de plano: es el número del plano de dibujo

Puede definirlos al colocar texto de etiqueta. Si añade estos parámetros a un símbolo, se completarán automáticamente cuando añada la vista de un corte a un proyecto.
Procedimiento para crear una familia de extremos de corte.

• Haga clic en el menú de utilidades ➤ Nuevo/ New ➤ Símbolo de anotación/ Annotation Symbol.
• En el cuadro de diálogo seleccione Extremo de llamada.rft/ M_Section Head.rft, en la carpeta de plantillas (Metric Templates) y haga clic en Abrir.
• La plantilla incluye un extremo inicial predefinido. Puede utilizar este extremo inicial o hacer clic en el Solapa Crear / Create ➤ Panel Detalle / Detail ➤ Línea / Line, para crear otro.

• Si lo desea, añada texto al símbolo seleccionándola de la solapa Anotación / Annotate.
• Si es necesario, haga clic en etiqueta / Label. Para incluir el nombre de la vista en el extremo de la sección, elija el parámetro Nombre de vista/ View Name.
• Guarde el Archivo. Revit guarda el archivo con la extensión RFA, por ser una familia.

Cambio de extremo de sección

• Haga clic en la solapa Insertar/ Insert ➤ Panel Cargar desde biblioteca/ Load from Library ➤ Cargar familia/ Load Family.
• Seleccione la familia creada, desde la carpeta donde fue guardada.

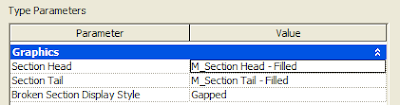

• Haga clic en la Solapa Gestionar/Manage ➤ Panel Configuración de proyecto/ Project Settings ➤ menú desplegable Configuración/ Settings ➤ Etiquetas de sección.


• En el cuadro de Propiedades, haga clic en Duplicar/ Duplicate.
• Asigne un nombre al nuevo extremo.

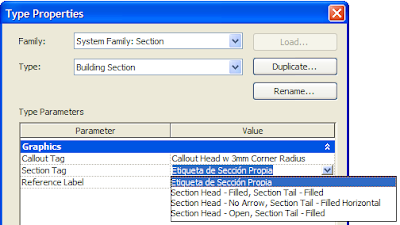

• Haga clic en el cuadro de valor del parámetro Extremo inicial de sección/ Section Head y seleccione el extremo inicial de sección que acaba de cargar.

• Haga clic en Aceptar.
• Haga clic en la Solapa Vista / View ➤ Panel Crear / Create ➤ Sección/ Section.
• Haga clic en la Solapa Sección ➤ Panel Elemento / Element ➤ menú desplegable Propiedades del elemento / Element Properties ➤ Propiedades de tipo/ Type Properties.


• Haga clic en el cuadro de valor del parámetro Etiqueta de sección / Section Tag y elija una etiqueta de la lista.
• Haga clic en Aceptar para guardar los cambios.

Revit - Tablas de Planificación Clave

Las tablas de planificación, en especial las de ventanas, puertas o habitaciones, pueden contener varios elementos con las mismas características.
Por ejemplo, una tabla de planificación de habitaciones puede tener 100 habitaciones con el mismo piso, el mismo techo y los mismos acabados básicos. Sería el caso de un hotel, un hospital, etc.
En lugar de especificar toda esta información manualmente para las 100 habitaciones, puede definir claves que rellenen automáticamente la información.
Si una habitación tiene una clave definida, cuando se añade esa habitación a la tabla, los campos se actualizan automáticamente, lo cual reduce el tiempo necesario para elaborar la tabla.
Las claves se definen utilizando tablas de planificación clave. Son muy similares a las de componentes, salvo que el usuario las define con sus propias especificaciones.
Al crear una clave, se incluye como propiedad de ejemplar para el elemento. Al aplicar un valor a la clave, los atributos de la clave se aplican al elemento.

Creación de una tabla de planificación clave

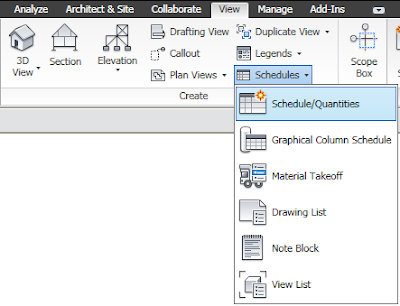

• Seleccione la solapa View- Ver ➤ Panel Create- Crear ➤ menú desplegable Schedules- Tablas de planificación ➤ Schedule/ Quantities- Tablas de planificación/Cantidades.

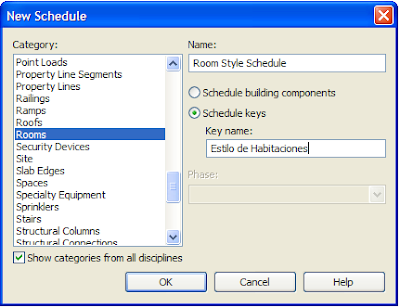

• En el cuadro de diálogo, seleccione la categoría del elemento, por ejemplo en nuestro caso Room - Habitación.
• Seleccione Tabla de planificación de claves – Schedule Keys

• Haga clic en Aceptar.
• En el cuadro de diálogo Propiedades de tabla de planificación, añade los campos predefinidos para el estilo. Por ejemplo, añada la terminación del piso, de los muros, cielorrasos, etc.
• Haga clic en Aceptar. Se abrirá la tabla de planificación clave.
• Haga clic en la solapa Modify Schedule/ Quantities - Modificar tabla de planificación/Cantidades ➤ Solapa Schedule - Tabla de planificación ➤ New Rows - Nueva Fila, para añadir filas a la tabla.



Cada una de las filas crea un nuevo valor para la clave. Por ejemplo, si está creando una tabla de planificación clave de una habitación, puede crear valores clave para salas de conferencias, oficinas ejecutivas, oficinas, etc.

• Rellene la información adecuada para cada uno de los valores clave.



Aplicar la clave a un elemento

• En nuestro caso, seleccione una habitación ya colocada en una planta
• Seleccione de la solapa Modify - Modificar ➤ Panel Element - Elemento ➤ Element Properties- Propiedades del elemento.

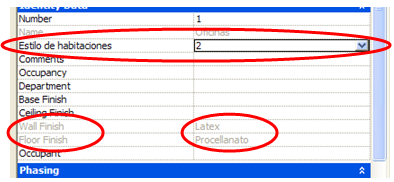

• En el cuadro de diálogo Propiedades, localice el nombre que colocó a la planilla clave, en mi caso Estilo de Habitaciones.
• Seleccione el valor de Key Name, para cada local, de acuerdo a la planilla anterior. Esto también lo puede hacer desde el campo clave que va a colocar en la planilla.

Al aplicar el nuevo estilo, aparecen propiedades de sólo lectura en la lista de parámetros de ejemplar. Se trata de las propiedades definidas en la tabla de planificación clave.

Aplicar la clave a la planilla de Locales

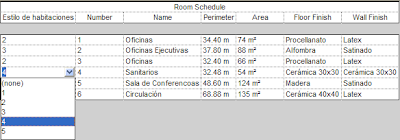

• Cree una planilla para el elemento adecuado, por ejemplo, una tabla de Rooms - Habitación.
• En los campos, incluya el nombre clave que ha creado. Así, si ha creado el nombre clave Estilo de habitaciones, añada esta clave a la tabla.
• Seleccione los valores adecuados para la clave que acaba de añadir.

  Este columna, después se puede ocultar.

Los campos se actualizan automáticamente con la información que ha definido en la tabla de planificación clave. Si edita y modifica cualquier valor de la tabla clave, se actualizan automáticamente en la planilla del componente.
Al aplicar un valor de clave a la fila de una planilla, no se puede modificar ningún campo definido en la tabla de planificación clave.

Revit - Información de Herramientas

He recibido consultas, de cómo desactivar la visualización de la información de las herramientas del Ribbon, aunque sólo aparecen después de estar unos segundos parados en el icono.

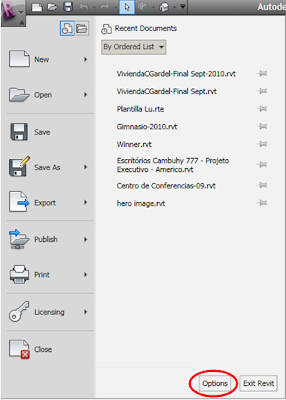

Para ello seleccione del Menú de aplicaciones, el botón Options

En la solapa General, en el sector de Notificaciones – Notifications, despliegue la lista de Tooltip assistance y seleccione una de las cuatro opciones:

• Ninguna – None
• Minimal – Mínima
• Normal – Normal
• High - Alta


Al desactivar la información de las herramientas, también desactiva la ayuda contextual (F1)
Para tener la ayuda contextual disponible, configúrelo como mínimo.

Revit Architecture - Revit Structure

Coordinación entre disciplinas
Los proyectos arquitectónicos en los que participan equipos de arquitectos e ingenieros de estructuras requieren un método de supervisión y coordinación de cambios entre equipos dedicados a distintas disciplinas.
El enlace de un archivo de Revit Architecture dentro del modelo de Revit Structure entrega a los profesionales estructurales un punto de inicio para su diseño, basándose en el intento de diseño del arquitecto.

De manera similar, los arquitectos que usan Revit Architecture pueden enlazar modelos de Revit Structure en su modelo arquitectónico y obtener los mismos beneficios de revisión de coordinación automática
La herramienta Copiar/Supervisar - Copy/ Monitor, se encarga de esas tareas. La supervisión y coordinación contribuye a reducir la cantidad de errores y la necesidad de repeticiones de trabajo.
Se necesitarán supervisión y coordinación si, por ejemplo, un ingeniero estructural mueve una columna previamente colocada por el arquitecto. Revit Structure puede emitir un aviso y, a continuación, ofrecer opciones para llevar a cabo el cambio.

La función de copia permite copiar a un proyecto anfitrión grillas, niveles, columnas, muros, losas y huecos de un proyecto vinculado. Los elementos copiados pueden modificarse.

Se establece una relación automática entre los elementos copiados y los originales.

Copia de elementos desde un proyecto vinculado

• Abra un proyecto existente o cree uno nuevo.
• Haga clic en la solapa Insert --> Panel Link --> Link Revit

• En el cuadro de diálogo Añadir vínculo, seleccione el modelo de Revit que desee vincular y haga clic en Abrir. Tenga en cuenta en traerlo Origin to Origin
• Seleccione de la solapa Collaborate --> Panel Coordinate --> Copy/ Monitor --> Select Link


• En el área de dibujo, seleccione el modelo vinculado. Revit Structure activa el modo de copia/supervisión.

Definición de opciones
En la solapa Copy/ Monitor, Panel Tools, seleccione Options

Cada ficha contiene varias opciones que puede configurar para cada tipo de elemento. La selección de opciones diferenciará el elemento copiado del original.
También es posible elegir los tipos de elemento que copiar. Cada una de las fichas contiene un encabezamiento denominado Tipo original. Bajo este encabezamiento aparecen todos los tipos de elemento existentes en el proyecto vinculado.
Por defecto, el tipo original en el archivo vinculado se mapea al tipo por defecto correspondiente en el archivo anfitrión. Si lo desea, puede elegir otro tipo y la copia lo asumirá. También puede optar por no copiar el elemento.

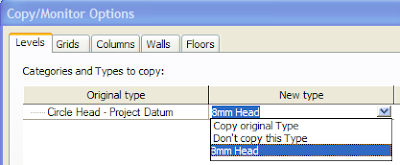

Haga doble clic en la columna Nuevo tipo/ New Type, y puede seleccionar Copiar tipo original/ Copy Original Type, No copiar este tipo/ Don’t copy this type. Asimismo puede cambiar el aspecto del elemento.

• Si trabaja con niveles, puede aplicar a la copia un desfase vertical con relación al original. También puede añadir un prefijo o un sufijo al nombre de la copia.
• Si trabaja con grillas, puede añadir un prefijo o un sufijo a la rejilla copiada.
• Si trabaja con columnas, puede dividirlos en columnas más pequeños por niveles.
• Para muros, puede copiar elementos hospedados como ventanas, puertas y huecos.
• Para pisos, puede copiar inserciones y huecos.

Haga clic en Aceptar para cerrar el cuadro de diálogo Opciones de copia/supervisión.

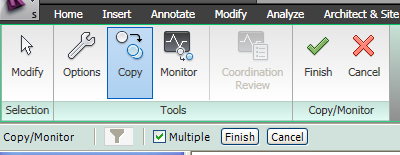

• En el Panel Tools, haga clic en Copiar. Para seleccionar más de un elemento a la vez, seleccione Múltiple en la barra de opciones. Después de copiar un elemento, un icono adyacente con forma de ojo indica que dicho elemento tiene una relación con el elemento original.

• Haga clic en Finish.

Después de copiar un elemento, el icono adyacente de copia/supervisión indica que dicho elemento tiene una relación con el elemento original.

Si modifica un elemento copiado, aparecerá un cuadro de aviso para indicar que un elemento supervisado ha cambiado.

Revisión de coordinación de relaciones entre elementos
Siempre que se modifica algún elemento supervisado, aparece un aviso de supervisión de coordinación.
Los avisos pueden hacer referencia a elementos del proyecto actual o elementos en un proyecto vinculado y uno anfitrión.
Las razones de emisión de avisos pueden ser las siguientes:

• Se ha modificado un elemento supervisado perteneciente al proyecto vinculado.
• Se ha modificado un elemento copiado perteneciente al proyecto anfitrión.
• Se han modificado tanto el elemento original supervisado como el elemento copiado.
