Colocar símbolos de Armado de Losas

Cuando terminamos de generar una losa en Revit, el programa coloca un símbolo de armado de losa.

Cómo se define el armado de la losa?

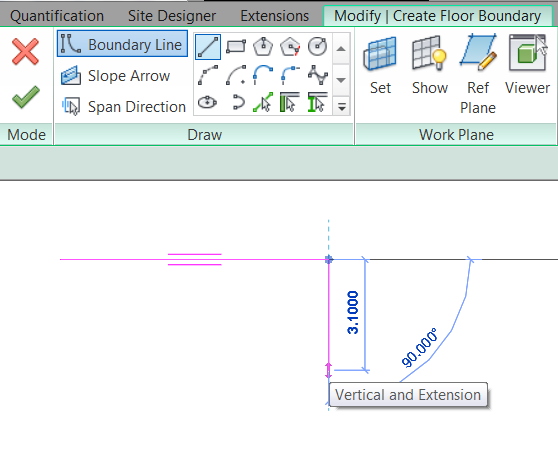

Cuando uno va definiendo el límite de la losa, a la primera línea que se dibuja, se le incorpora un símbolo de doble línea, que indica la dirección de la luz.


Puede que esta opción no sea la correcta, entonces uno puede definir la dirección deseada a través de icono Span Direction, dibujándolo o seleccionando una línea del borde de la losa.




Una vez finalizada la edición, si uno tiene cargada la familia del símbolo de la dirección de la luz, la coloca en el centro de la losa.

Si uno no coloco de entrada el símbolo, puede ir a la solapa Annotate --> Symbol -->  Span Direction Symbol

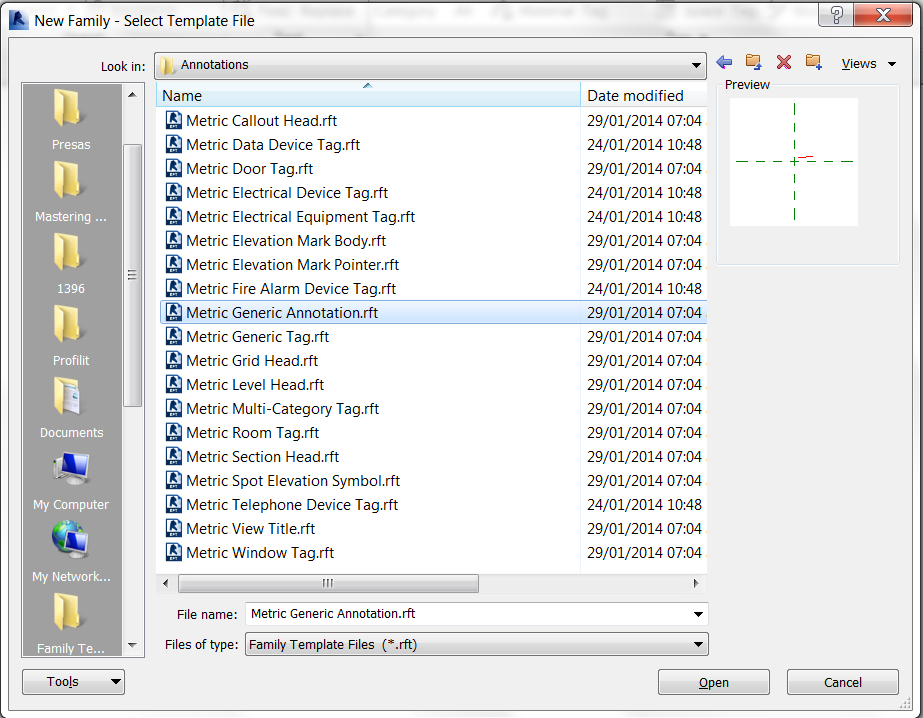

Es posible que nuestro símbolo de armado, no sea de esta manera. Podemos generar una familia de Span Direction, a partir de una plantilla de familia: Metric Generic Annotation.


Para definir, que vamos a generar una familia para la dirección de la losa, debemos seleccionar el icono Family Categories and Parameter
 desde la solapa Create --> Properties.

Dentro de las categorías, seleccionamos la categoría Span Direction Symbol.

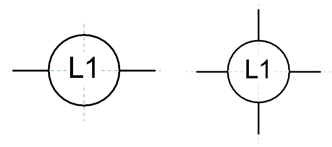

Dibujo la forma deseada del símbolo, y puedo además, colocarle una etiqueta con el parámetro Mark, que puedo utilizar para colocarle el nombre a cada losa.

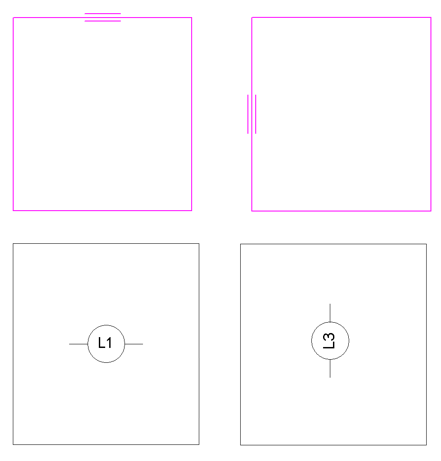

En el caso de modificar la dirección de la armadura, el símbolo se modifica automáticamente.
