Aplicar de un material a un elemento
La herramienta Pintar aplica un material a la cara seleccionada de un elemento o a una familia; no modifica la estructura del elemento, o sea no tiene espesor. Entre otros elementos, se pueden pintar muros, cubiertas, masas, familias y pisos.
Si el elemento se resalta cuando coloca el cursor cerca de él, puede pintarlo.
Para pintar una superficie:

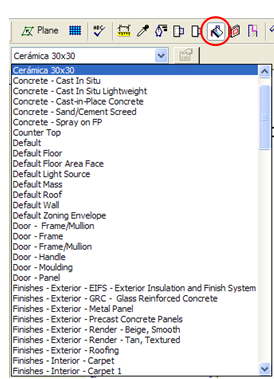

- Haga clic en el menú Herramientas ➤Pintar o haga clic en el icono de la barra de herramientas
- En el selector de tipo, seleccione el material que aplicar
- Coloque el cursor en la cara del elemento para resaltarlo. Quizá deba pulsar la tecla TAB para seleccionar la cara. Si resalta una cara que ya se ha pintado, la barra de estado indicará el material que se le ha aplicado.
A tener en cuenta:
- No puede aplicar materiales a ejemplares de familia en un proyecto. Los materiales se aplican a las caras en el editor de familias.
- Para quitar la pintura, active la herramienta Pintar y, en el selector de tipo, elija
(Por Categoría) . Haga clic en una cara pintada: la pintura desaparece. - Puede aplicar pintura a la cara de una columna. Sin embargo, si el proyecto va a aener varios ejemplares con la columna pintada, cree la columna en el editor de familias y aplique la pintura allí.
- Cuando está en el editor de familias, puede crear un parámetro familia del material tipo. Podrá pintar esta cara de la familia con este parámetro.
División de caras
Puede utilizar Dividir cara en cualquier ejemplar que no sea de familia.
La herramienta Dividir cara divide la cara seleccionada del elemento; no modifica la estructura del elemento.
Tras dividir la cara, utilice la herramienta Pintar para aplicar un material diferente a esta sección de la cara.
Para dividir una cara:
- Haga clic en el menú Herramientas ➤Dividir cara o haga clic en el icono de la barra de herramienta
- Coloque el cursor en la cara del elemento para resaltarlo. Quizá deba pulsar la tecla TAB para seleccionar la cara.
- Haga clic para seleccionar la cara.
- Haga el esbozo del área de cara que desea dividir.
Hay que tener en cuenta que el boceto debe estar en un bucle cerrado dentro de la cara o en un bucle abierto que termine en el contorno de ésta.
5- En la barra de diseño, haga clic en Finalizar boceto.
Hola. Acabo de descubrir tu blog y me parece excelente. Espero estar a tiempo para hacerte una consulta sobre un post tan viejo como este...
ResponderEliminarCómo puedo hacer para eliminar la división creada en la cara de un muro? Ya no la necesito y creo que, al dejarla, "ensucia" el dibujo.
Gracias.
Hola Mónica, cómo estas. Selecciona esa división y sólo tiene que eliminarlas.
ResponderEliminarSi le colocaste con el comando pintar otro material, primero eliminas el material y luego al división
Saludos
Lucrecia! muy buenos los post nuevamente felicitaciones!
ResponderEliminartengo un problema con el tema de pintar superficies, me reconoce el area a pintar pero una vez "aplicado" el material no hay ningun cambio...tiene algo que ver con las propiedades del material?
