Tablas Claves


Las tablas claves pueden contener varios elementos con las mismas propiedades.


Una tabla de planificación de habitaciones en un hospital, puede tener las mismas terminaciones de piso, techo, pared, cielorraso. En lugar de especificar toda esta información manualmente para todas las habitaciones, se puede definir claves que rellenen automáticamente la información.

Si una habitación tiene una clave definida, cuando se añade esa habitación a la tabla de planificación, los campos de la tabla de planificación se actualizan automáticamente, lo cual reduce el tiempo necesario para su elaboración.

Las claves se definen utilizando tablas de planificación clave que son muy similares a las de componentes, salvo que el usuario las define con sus propias especificaciones.
 Al crear una clave, se incluye como propiedad de ejemplar para el elemento. Al aplicar un valor a la clave, los atributos de la clave se aplican al elemento.

Crear una tabla clave
  • Debe seleccionar la misma caja de diálogo para crear cualquier tipo de tabla.
  • Seleccione la categoría para la que se quiere crear la tabla clave.
  • Seleccione el botón Schedule Keys (Tabla de planificación de claves).
  • OK
  • Añada los campos, debemos tener en cuenta que no se pueden incorporar parámetros compartidos.
  • Ok para abrir la tabla.



Se abrirá la tabla vacía, pero desde el icono Insertar filas de datos , comienza a colocar valores para la categoría seleccionada.






Aplicar la Clave a un elemento

Utilice una clave predefinida para modificar un elemento de la tabla de planificación.
Seleccione un elemento con una clave predefinida. Por ejemplo, seleccione una habitación de una vista de plano.
En la paleta Propiedades, localice el nombre de la clave (por ejemplo, Estilo de habitación) y haga clic en la columna de valor.
Seleccione un valor para la propiedad en la lista.
Al aplicar el nuevo estilo, las propiedades definidas en la tabla de planificación de claves se muestran como de sólo lectura en las propiedades de ejemplar.






sábado, 4 de mayo de 2019

Fases en Revit


El trabajo con tecnología BIM representa para los profesionales de la industria AEC un gigantesco salto cualitativo y cuantitativo en lo que se refiere a la forma de diseñar y documentar sus proyectos. Entre los muchos beneficios de trabajar con esta tecnología se encuentra la posibilidad de incorporar el concepto de “tiempo” (la tan mentada cuarta dimensión) en los modelos. Esto es particularmente adecuado para proyectos tales como reformas y adiciones, que típicamente se ejecutan en distintas fases de construcción. Dada la gran cantidad de proyectos de este tipo en nuestra industria, especialmente los diseñados por firmas de tamaño medio-pequeño, queda muy claro la importancia de tener disponibles estas herramientas.


Planta de Demolición                                                                                  Planta de Refacción


Una de las funciones más poderosas de Revit es la capacidad de crear múltiples fases en una línea de tiempo y asignar objetos y vistas a las mismas, para definir cómo el proyecto es gráficamente representado durante varias etapas de trabajo. Esto permite crear documentación específica a cada fase de proyecto, incluyendo plantas, cortes, vistas, tablas de planificación, etc.
Se puede crear tantas fases como sea necesario, aunque lo más común en proyectos de renovaciones y ampliaciones/adiciones es utilizar dos fases, una para la parte existente del edificio y otra para el trabajo concreto a realizar, lo cual incluye la demolición y la parte nueva de la construcción.

Creación de Fases

De forma predeterminada un proyecto Revit comienza con dos fases, Existentes y Nueva construcción.

Para un proyecto típico de reformas y adiciones esas dos fases son suficientes. No hay que agregar una etapa de demolición.

Si está trabajando en un proyecto de múltiples fases puede agregar fases haciéndole clic a la ficha de Gestionar grupo Proceso por fases (Fases). Abre el cuadro de diálogo de fase, la ficha de las fases del proyecto. Las fases se ordenan cronológicamente del pasado (hacia arriba) para el futuro (hacia abajo). Haga clic en la casilla número adyacente a una fase. Revit selecciona la fase toda. Para insertar una fase antes o después de la fase seleccionada, en Insertar, haga clic antes o después. Revit asigna nombres a las fases secuencialmente al agregarlas (por ejemplo: fase 1, fase 2, fase 3 etc.). Si lo  desea, haga clic en el cuadro de texto nombre de una fase a cambiarle el nombre. Del mismo modo, haga clic en el cuadro de texto Descripción para editar la descripción. Note que no se puede cambiar el orden de fases después de agregarlos, hay que ser conscientes del orden antes de créalas.




Filtros de Fase

Un filtro de fase es una regla que se aplica a la vista para controlar la visualización de elementos en función de su estado de fase: nuevos, existentes, demolido o temporal. Filtros de fase son relativos a la fase asignada a la vista.



Un proyecto de Revit contiene los siguientes filtros de fase por defecto:

• Mostrar todo: Muestra nuevos elementos (utilizando la configuración de gráficos definida para esa categoría de elementos) y elementos existentes, demolida y temporales.
• Mostrar Derribados + nuevo: Muestra demolido elementos y todos los elementos nuevos en la fase actual de la vista.
• Mostar Nuevo: Muestra todos los elementos nuevos en la fase actual de la vista.
• Mostrar anterior + Derribados: Muestra los elementos existentes y demolieron elementos.
• Mostrar anterior + nuevo: Muestra todos los elementos originales que no fueron demolidos y todos los elementos nuevos en la fase actual de la vista.
• Mostrar la fase anterior: Muestra todos los elementos de la anterior fase.
• Mostrar Completo: Muestra todos los elementos Nuevos y Existentes por categoría.
Para mostrar todos los elementos de todas las fases, no aplicar un filtro de fase a la vista.

Estado de Fase


Objetos en el modelo pueden tener uno de los cuatro estados diferentes, en función de sus parámetros de fase.



• Nuevo: Elemento fue creado en la fase de la vista actual.
• Existente: Elemento fue creado en una etapa anterior y sigue existiendo en la actual fase.
• Demolido: Elemento fue creado en una etapa anterior y demolido en la actual fase.
• Temporal: Elemento fue creado y demolido durante la actual fase.

Se puede aplicar modificaciones de gráfico a los elementos para cada Estado de fase. Vaya a Gestionar > Grupo por fase y haga clic en la ficha modificaciones de gráfico. Para cada uno de los cuatro Estados puede cambiar el grosor, el color y el patrón de las líneas de proyección y líneas de corte. También puede cambiar el color y relleno de patrón de superficie y cortar patrones y activar o desactivar la visibilidad del patrón.
Tramado permite fusionar el color medio de línea con el color de fondo de la vista. Cuando se selecciona esta opción, todos los gráficos de línea (incluyendo los motivos de relleno) y rellenos sólidos se dibujan con semitonos.

Haga clic en Material para especificar el sombreado para vistas sombreadas.

Creación de filtros de fase

En el cuadro de diálogo de fase haga clic en la ficha Filtros de fase para crear nuevos filtros de fase. Haga clic en nuevo para insertar un filtro nueva fase. El filtro se le asigna un nombre predeterminado. Haga clic en el cuadro Nombre de filtro para editar el nombre. Para cada columna de estado de fase (nuevo, existente, demolido y temporal), especifique cómo desea mostrar los elementos:
• Por categoría: Muestra los elementos definidos en el cuadro de diálogo estilos de objeto.
• Modificado: Muestra los elementos tal como se especifica en la en el separador de Modificaciones de Grafico de acuerdo al estado de fase correspondiente a la columna.
• No Mostrado: No muestra elementos.


Asignación de fases a objetos modelados


Cada objeto modelado que se agrega a un proyecto tiene una propiedad de fase creada y una propiedad fase de demolición.
• La propiedad de fase creada identifica la fase en que se agregó el elemento para el modelo del edificio. El valor predeterminado para esta propiedad es igual al valor de fase de la vista actual.
• La propiedad fase de demolición identifica la fase en la que fue demolido el elemento. El valor predeterminado es Ninguno.





Elementos de relleno para la demolición


Si un elemento no tiene los mismos valores para las propiedades de fase creada y fase demolida, por ejemplo una inserción (como una ventana) y su anfitrión (como una pared), Revit coloca automáticamente un elemento de relleno en el anfitrión que rellena el agujero creado por inserción.
El elemento de relleno le permite situar inserciones (como una puerta o ventana) en una fase, demolerlas y, a después colocar nuevas inserciones en la misma ubicación. El elemento de relleno asume la misma estructura que su anfitrión. En ciertos casos puede modificar la estructura del elemento de relleno por cambiar su tipo.
Si coloca una inserción en un elemento anfitrión en una fase posterior a la fase de creación del elemento anfitrión, Revit crea un elemento de relleno para las fases anteriores.
Cuando usted demoler una inserción en un elemento anfitrión (es decir, puerta, ventana, etc.) la inserción se convierte en un elemento de relleno. Puede cambiar la estructura del elemento de relleno para representar diferentes materiales y espesores en el host. Para cambiar la estructura de un elemento de relleno puede seleccionar y cambiar desde el selector de tipo.
No se puede cambiar la estructura de un elemento de relleno creado para las fases anteriores a la fase de inserción.



Asignación de propiedades de fase para vistas

Cada vista en Revit tiene una propiedad de fase, que define qué punto en el tiempo que está mostrando la vista. La fase propiedad es el nombre de la fase de vista.




La propiedad filtro de fase le permite controlar la visualización en una vista de elementos nuevos y anteriores a la actual fase. No se pueden mostrar las fases futuras.

Aplicación de las fases a tablas de planificación


Fases y filtros de fase pueden asignarse a Tablas de planificación (Planillas o Matrices). Por ejemplo, en un proyecto de gran renovación podría crear una planilla de puertas existente y una las puertas nuevas.

Se pueden asignar fase y filtro de fase de una tabla de planificación en el cuadro de diálogo Propiedades de la vista.



domingo, 3 de junio de 2018

Revit 2019 - Scope Box o Caja de Referencia


Scope Box o Caja de referencia, es un objeto 3D que define una caja tridimensional que se utiliza para ajustar la extensión de las grillas, niveles y planos de referencias, y ahora puede utilizarse para extender los niveles 3D.

Es muy beneficioso cuando se trabaja en proyectos complejos, donde uno cuenta con diferentes áreas y grillas.

Esta caja sólo se puede crear en planta, pero puede modificarse su tamaño en una vista 3D.

  • Cree un scope box desde la solapa View --> Panel Create --> Scope Box




  • En la barra de opciones, puede configurar el nombre y la altura que va a tener esa caja




Si la selecciona, en sus propiedades verá el nombre que le asignó.



  • En una vista 3D puede ajustar el tamaño y la posición de la caja. Además cuando seleccione un nivel o con CTRL todos los que necesite, en la paleta Propiedades à Extent, encontrará el parámetro Scope Box, donde puede seleccionar a qué caja se asociaron los planos para su extensión en esa visualización.





Los niveles se ajustarán a la extensión de la caja y los controles ya no estarán disponibles para ajustar las extensiones 3D



domingo, 27 de mayo de 2018

Revit 2019 - Niveles 3D


En la versión de Revit 2019, los niveles se pueden visualizar en una vista 3D siempre que su visibilidad esté activada.


Debemos tener en cuenta que los niveles son planos horizontales finitos. Al seleccionar un nivel, el plano del mismo se resalta.



Podemos:
  •           Ajustar las extensiones 3D de un nivel utilizando los controles de cada borde en una vista 3D





  • En los extremos podemos seleccionar como en los niveles del resto de las vistas si se muestra o no el símbolo de nivel en ese extremo.
  • Modificar el Nombre y la Elevación del nivel.
  • Mover y copiar niveles en una vista 3D.

  •           En una visualización en perspectiva, los niveles aparecen como líneas continuas y los símbolos de nivel no se muestran.





viernes, 25 de mayo de 2018

Apertura de Archivos -Revit 2019

En varias secciones, veremos las novedades de Revit 2019

Hoy nos dedicaremos a la apertura y visualización de las vistas en un proyecto.
Una de las primeras cosas que se han modificacdo en Revit 2019, es en la caja de díalogo de apertura de archivos.
Cuando uno selecciona un archivo, que fue grabado en una versión anterior, muestra la versión en que fue creado el archivo. Luego cuando uno lo abre, muestra la actualización de ese archivo a la versión actual.


Una vez abierto los archivos, vamos a ver la segunda modificación en Revit 2019.
A medida que vamos abriendo vistas del proyecto, nos encontramos ahora que tenemos diferentes solapas de las vistas abiertas y podemos alternar entre ellas, haciendo clic en el nombre de la misma.


miércoles, 19 de julio de 2017

BIM MANAGER - Autodesk
¿Qué es un BIM Manager? ¿Qué tareas desarrolla? ¿Qué tipo de habilidades debe tener? Muchas interrogantes existen respecto a este perfil, relativamente nuevo en las empresas, pero lo claro es que la figura del BIM Manager toma cada vez más relevancia en el sector de la construcción, a medida que avanza la implementación de la tecnología BIM en el mundo.
La aparición de la metodología BIM, desde hace más de una década, ha motivado el surgimiento de nuevos perfiles profesionales en el sector de la edificación. Una de estas figuras corresponde al BIM Manager. Un profesional con los conocimientos técnicos y la capacidad de gestión para coordinar los procesos, las políticas (o protocolos de actuación), la tecnología y los trabajadores que utilizan BIM en una organización.


En el paso del CAD al BIM, este especialista es responsable de elaborar un plan de implementación de la metodología BIM, para el logro de una exitosa transición entre los diversos grupos de trabajo de una empresa. Para alcanzar este cometido, es indispensable contar con el apoyo de la gerencia de la compañía, junto con los recursos (hardware, software, licencias, estaciones de trabajo, etc.,) y la disposición de tecnologías de la información y comunicación (TIC) necesarias.
Una vez que los equipos hayan sido capacitados, dotados con las herramientas adecuadas, definidas claramente las funciones y responsabilidades de cada integrante y listos para emprender su primer trabajo con BIM, el BIM Manager cumplirá el rol de coordinador de las múltiples disciplinas que intervendrán en el proyecto, estableciendo protocolos para un intercambio fluido de información, siendo la cara visible de todos los procesos BIM que se desarrollen y el mayor responsable de la correcta ejecución de la obra.

Competencias del BIM Manager

– El BIM Manager es un líder natural: Es quien lidera el proyecto BIM de una obra, que entiende y gestiona plenamente el equipo, y es responsable del activo más importante que son las personas.
– Conocimiento de las plataformas BIM: El BIM Manager debe comprender los entornos de trabajo colaborativos y las metodologías BIM que existen actualmente, porque nunca se va a encontrar con un único modelo de trabajo.
– Años de experiencia profesional en el sector de la construcción: Es fundamental que haya desempeñado tareas de ingeniería y diseño (ser ingeniero o arquitecto), para entender los procedimientos y los pasos a seguir en la creación, revisión y envío de un diseño.
– Trabajo en terreno: Es importante que haya tratado con contratistas y los distintos equipos de trabajo en una obra, para comprender la dinámica del diseño versus construcción.
– Ser resolutivo: Capacidad para mitigar posibles disputas y resolver problemas que podrían presentarse entre las partes interesadas (relacionados con BIM), de acuerdo a la visión y políticas del proyecto.
– La organización es vital: Es fundamental que el BIM Manager sepa quién, qué, cómo, dónde y el porqué de cada tarea BIM.
– Buena actitud y proactividad: Para reaccionar rápida y eficazmente cuando sea necesario. Esto le permitirá mantener el proyecto BIM en la dirección y la velocidad correcta.

Principales funciones de un BIM Manager

  • Trabajar en la configuración, estructura y selección de estrategias junto al equipo de proyecto.
  • Proponer y coordinar la definición, implementación y cumplimiento de un Plan de Ejecución BIM.
  • Integración tecnológica del modelo.
  • Estrategia de comunicación entre las partes, definir un cronograma y su seguimiento.
  • Facilitar el uso de formatos de intercambio estándar.
  • Coordinación entre especialidades para asegurar la calidad del modelo fusionado y la detección de interferencias.
  • Estrategias y actividades de cambio de procesos para adecuar las empresas a los objetivos de la dirección.
  • Dirigir y coordinar al resto de roles BIM según la estructura establecida.
  • La comunicación intensa y la colaboración con diseñadores, contratistas, especialistas y, lo más importante, el cliente es una actividad diaria.
Así que como hemos podido ver, el papel del BIM Manager es crucial  y si se da con el perfil adecuado puede ser muy potente y útil para el proyecto.
Las habilidades como líder, los conocimientos técnicos en el ámbito de la construcción y el dominio de las principales herramientas BIM, hacen que la demanda de este este perfil se haya incrementado en el mercado en el último tiempo y que su rol sea crucial para llevar a buen término una obra.
Ref. Autodesk

jueves, 13 de abril de 2017

domingo, 26 de marzo de 2017

Conexiones Estructurales


Al diseñar un modelo estructural, las conexiones dependen de muchos factores, más allá de la finalidad de la unión.

La información con la que podemos contar es la siguiente:
  •          Tipo de Conexión
  •          Geometría detallada
  •          Fuerza y datos analíticos
  •          Materiales
  •          Identificación del fabricante


Nota: Si no ha instalado el complemento de Conexión Estructural desde la suscripción, sólo tendrá disponible, una conexión genérica simbólica.

Conexión Genérica

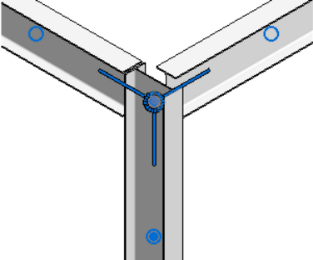

Es una representación simbólica de la conexión de acero, muestra los elementos unidos y conectados como círculos con segmentos de línea que irradian hacia los elementos conectados.


En algunos casos se necesita identificar un elemento primario, para crear correctamente la conexión.
Para asignarlos, sólo se debe hacer clic en uno de los círculos de control, y este queda relleno. En este caso el elemento primario es la columna.

Colocar una conexión Estructural

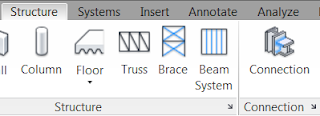

Se debe seleccionar de la pestaña Structure, Panel Connection


  •          En el área de dibujo, selecciona los elementos que desea conectar, por medio de la tecla CTRL para seleccionar más de uno.

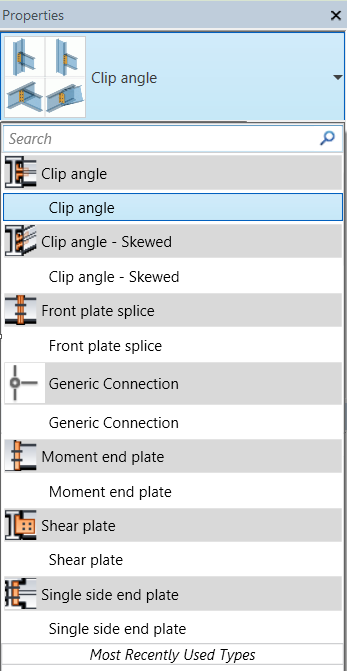

  •          En la paleta de propiedades, seleccione una de las conexiones del selector de Type.



NOTA: Para poder tenerlas disponibles en la lista de Type las conexiones, primero las debería haber cargado, desde la Configuración de Conexión, Connection Settings, que es la flecha que se encuentra en el panel Connection.



Puede especificar qué tipo de conexión estructural necesita para cargarla en el proyecto.



Modificar Parámetro Estructural


Puede seleccionar un ejemplar y modificar sus parámetros, geometría, información de análisis; siempre que no sea una conexión genérica.


Cosas a considerar

Hay que tener en cuenta que para utilizar las conexiones, sólo se deben utilizar las familias estructurales AISC, que las encontras dentro de la carpeta Structural Columns/ Framing; en la subcarpetas Steel. Con las demás familias sólo te crea una conexión genérica.

Además hay que activar dentro de las visibilidades gráficas las conexiones (Structural Connections), ya que vienen oculta, y tenes que tener en cuenta también el nivel de detalle de visualización de la vista.
